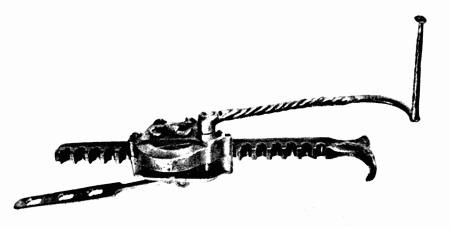

Высокосовершенный кранкелин (вес – 1,624 кг, ход рейки – 31,2 см) последней четверти XV в. с нестандартной системой крепления к арбалетному ложу: вместо толстого веревочного кольца – пластина с прорезями для специального штифта. Три отверстия на разном уровне позволяли приладить это натяжное устройство практически к любому арбалету, «доспешному» и «полудоспешному»

Так все-таки – откуда такие термины? Предполагается ли, что лишь «доспешный» арбалет пробивает латы? В принципе, конечно, он сделает это успешнее – но дело не в том. В системе боевых эквивалентов такой арбалет приравнивался к полному латному доспеху; «полудоспешные», соответственно, шли два к одному. Так что перед нами просто мера боеспособности города: при взгляде на опись можно сразу определить, сколько стрелков, равных латникам (или просто латников), может выставлять тот или иной населенный пункт.

Вообще, сильный арбалет может сработать как ПТР: не против танков (по многим причинам, первой из которой станет отсутствие танков в Средневековье), но против «полевых укреплений». Хотя, конечно, лишь с близкого расстояния и тяжелой цельнокованой стрелой: из тех, что весят порядка 800 г.

Не случайно такие арбалеты и такие стрелы очень надолго, до самого XVII в. включительно, задержались там, где требовалось пробивать деревянный борт: например, на галерах. Это был один из важных козырей предабордажного боя – особенно если учесть, что на гребных судах сколько-нибудь мощную артиллерию невозможно расположить так, чтобы она обеспечивала бортовой залп. Зато арбалетчики при прохождении судов борт о борт действовали весьма успешно: их массивные стрелы поражали вражеских гребцов даже сквозь дощатое прикрытие. Доставалось и готовой к абордажу вражеской команде, собравшейся на палубе за аналогичными прикрытиями.

Разумеется, очень мощная тиковая обшивка могла удержать арбалетную стрелу: такую обшивку даже не всякая корабельная пушка пробивала. Но так можно защитить лишь «ключевые узлы», а не весь борт. Разве что речь идет о настоящей плавучей крепости: корабле-гиганте, которых на нормальную эскадру приходится максимум один-два.

Ранее мы упоминали «профессии» арбалетов в компьютерных играх и в фантастике. Но фантастики, собственно, и не требуется: спусковые устройства нашей родной Земли выглядели так, словно предназначались для инопланетных рук, право слово! Думаете, нажимать на спуск следовало привычным, естественным и вроде бы единственно возможным движением указательного пальца? Иногда – именно этим способом, но «естественность» его долгое время не была очевидна. В самых ранних арбалетах, похоже, спусковой механизм высвобождали чуть ли не всей кистью, таким движением, как передергивают затвор винтовки. Впоследствии у арбалетов появился спусковой рычаг (не крючок!), который следовало прижимать примерно так же, как нажимают ручной тормоз, укрепленный на руле велосипеда. В разных арбалетах разные стрелки делали это движением не назад, а назад-и-вверх, либо даже просто вверх: указательным пальцем, указательным и средним вместе, большим (!), мизинцем (!!)…

Да и приклад с хорошо выраженным плечевым упором земные арбалеты получили совсем уж поздно, под влиянием… мушкетов. До этого у арбалетчиков иная анатомия была, что ли?!

Если же серьезно, то натяжные устройства бывали еще более разными, чем устройства спусковые. Для сравнительно слабых арбалетов применялись те или иные типы рычагов, в основном накладных. Собственно, боевые версии этих приспособлений всегда выполнялись не зацело с самим оружием, перед выстрелом их отсоединяли; только в самых поздних из «классических» арбалетов появились «неотъемные» рычаги – но это произошло уже в то время, когда арбалет практически полностью сменил профессию с боевой на охотничью. В современных спортивно-охотничье-диверсионных моделях приняты и встроенные рычаги, и «переломные» системы, и тетивы-полиспасты с закрепленными на конце дуг колесиками-эксцентриками. Эти современные модели рассчитаны на жалкие десятки килограммов: без механизмов современному стрелку такое натяжение не осилить (позор!!!). Такие полиспасты с колесиками в духе «Рэмбо-2» – правда, там лук был (вдвойне позор!!!) – позволяют легко и быстро натягивать тетиву, но снижают меткость. Самые мощные из средневековых рычагов способны взвести 200-250-килограммовую – не по весу, понятно – дугу, причем заметно быстрее, чем ворот, хотя и сами требуют приложения большей силы.

Был еще поясной крюк (пояс, разумеется, тоже специальный: часть оружия!), иногда с присоединенным к нему тросиком и небольшим блоком, который, в свою очередь, перед натягиванием тетивы присоединялся к арбалету. Не понимаете? А насчет полиспаста, храповика и «козьей ноги» все понятно? Уж извините: инженерные подробности здесь обсуждать вряд ли уместно, см. иллюстрации! Словом, крюк накладывали на тетиву и с силой распрямлялись из полусогнутого положения. Арбалетную дугу мощностью 100–150 кг так можно было натянуть за несколько секунд.

«…В наиболее простом варианте его (натяжной крюк. – Авт.) цепляли рукой за тетиву, а левой ногой, вставляемой в стремя, оттягивали арбалет вниз, поддерживая его второй рукой. Такой способ изображен на миниатюре Велиславской Библии, хранящейся в Праге. Позднее появился крюк с двумя ручками. Воин тянул тетиву не одной, а двумя руками, прижав арбалет ногой к земле.

Более практичным было крепление крюка к кожаному поясу стрелка» (Ю. Шокарев, «Арбалет»).

Прорисовка с миниатюры Велиславской библии: если даже у одного из арбалетчиков, заряжающего оружие, крепление крюка к поясу и не изображено – то у другого именно такой крюк все-таки висит именно на поясе

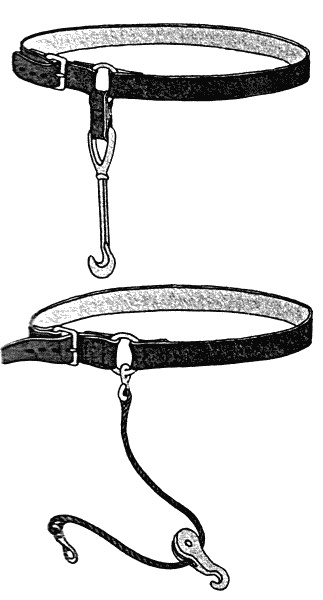

Одинарный поясной крюк и простой веревочный блок поясного крепления (крюк цепляли за тетиву, а зацеп на конце троса крепился за штифт на ложе арбалета)

Нет, не получается. Крепление крюка к поясу было не «более практичным», а ЕДИНСТВЕННО ВОЗМОЖНЫМ. То, что на некоторых миниатюрах этого крепления «не видно», объясняется просто: это не фотография, а рисунок с высокой степенью условности. Никто и никогда «просто» рукой, одной или двумя, крюк не удерживал (не удержать!). И натяжное движение всегда производилось снизу вверх, напряжением становой тяги, мышц пресса и спины. А приподнимали арбалет не для того, чтобы опускать его «всего лишь» силой ноги, но потому, что таков был алгоритм натяжения: сначала зацепить тетиву за крюк, потом вставить ногу в стремя, вместе с арбалетом опустить ее, согнувшись, на землю – и лишь теперь распрямляться, используя силу всего тела…

Оружие малой для арбалета мощности порой натягивали и вообще безо всяких приспособлений – правда, с большей затратой собственных сил. Ступню (а иногда и обе ступни) – в арбалетное стремя (у примитивных арбалетов – на сам лук), обеими руками взяться за тетиву – и распрямляйся, пока тетива не встанет на зацеп. Вот так изготавливают к выстрелу те самые цангры (все-таки с буквой «н»). Если же переходить при этом не из полусогнутого положения в стоячее, а из полусидячего в лежачее – то и за 300 кг можно выжать (согласно китайским военным трактатам, мощность арбалетов доходит «до двенадцати даней», но не будем снова вычислять, какой из даней имеется в виду. Даже если самый маленький – все равно этого, наверно, хватит для натяжения манубаллисты!). Правда, особого выигрыша в скорости это не даст, зато потребует свободного пространства – что не всегда удобно в строю. И вообще это скорее китайская манера, а китайские арбалеты очень своеобразны, о них тоже разговор впереди.
