Секретные автомобили Советской Армии - Евгений Кочнев

Транспортно-установочный агрегат переходника ТУАП-2 (15Т146) на шасси МАЗ-543А

Сходный по общей схеме транспортно-установочный агрегат (ТУА) или ТЗМ 5Т92 применяется в составе высокоэффективного шахтного комплекса А-135 «Амур» (5Ж60) объединенной системы ПРО Москвы и Центрального промышленного региона Российской Федерации. В его состав входят стартовые позиции сверхскоростных противоракет 51Т6 дальнего перехвата и ближнего 53Т6, не имеющих аналогов в мире, а также стационарные многофункциональные средства обнаружения, наведения и управления. В этой сложнейшей системе роль автомобиля-шасси МАЗ-543М свелась к элементарной операции доставки и бескрановой перегрузки цилиндрического ТПК с ракетой 53Т6 длиной 10 – 12 м и опускания их в ШПУ. Базовое шасси агрегата 5Т92 снабжено четырьмя гидроопорами и подъемной сварной рамой с перегрузочно-установочной стрелой и продольными направляющими с тросово-лебедочным механизмом, которая при помощи одного гидроцилиндра устанавливается в вертикальное положение. Для доставки ТПК с ракетой 53Т6 из хранилища на стартовую позицию применяется транспортная машина 5Т93, отличающаяся от ТЗМ неподъемной рамой с направляющими и системой поддержания внутри ТПК заданной температуры в любое время года. Питание всех электрических систем здесь также осуществляется от внешней сети. Разработка этого комплекса проводилась с начала 1970-х годов под индексом А-35, автономные испытания и отладка осуществлялись с 1979 по 1993 год. В феврале 1995 года вариант с ракетами 53Т6 был принят на вооружение и поставлен на боевое дежурство. Доставку более крупных ракет 51Т6 обеспечивает аналогичная машина на шестиосном шасси МАЗ-547А. Для транспортировки и перегрузки ступеней межконтинентальных баллистических ракет серии Р-36М применялась машина 15Т245 на автомобиле 543М с мощным гидрокраном.

Транспортно-установочный агрегат 5Т92 контейнера с ракетой 53Т6 системы ПРО А-135 «Амур»

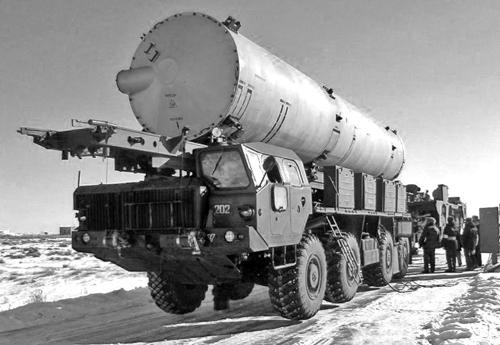

Транспортная машина 5Т93 для доставки контейнера с ракетой 53Т6 комплекса А-135

Единственным «нормальным» погрузочно-разгрузочным средством на шасси МАЗ-543А являлся автономный 25-тонный гидравлический автокран КС-5571 производства Одесского завода имени Январского восстания. Он был создан в середине 1970-х годов по заказу Министерства обороны для проведения различных перегрузочных операций в системе РВСН. Все его оборудование помещалось на опорно-поворотной платформе с собственным 50-сильным дизельным двигателем Д-144 воздушного охлаждения, служившим для привода гидронасоса. От него рабочая жидкость по двухконтурной гидросистеме поступала на гидромоторы лебедок, механизм поворота с планетарным редуктором, гидроцилиндры подъема и выдвижения двухсекционной телескопической стрелы и выносные гидравлические домкраты. Цельнометаллическая кабина оператора была оборудована отопителем, звуко– и теплоизоляцией. В комплект крана входили предохранительные устройства, ограничитель высоты подъема, автоматические тормоза лебедок, аварийные обратные и тормозные клапаны, а также 1,5-тонный противовес. Снаряженная масса машины достигала 39 т, максимально допустимая грузоподъемность – 31 т. Рабочая длина стрелы – 10,2 – 14,3 м, высота подъема крюка – 18 м. Как и предшественник 9Т35, вариант КС-5571 также не получил распространения в войсках и затем использовался преимущественно в народном хозяйстве, фактически став автокраном двойного назначения. С 1981 года его гражданский вариант КС-5573 базировался на шасси МАЗ-73101, затем в программе одесского ОАО «Краян» его сменил 40-тонный кран КС-6571А на шасси МАЗ-73131.

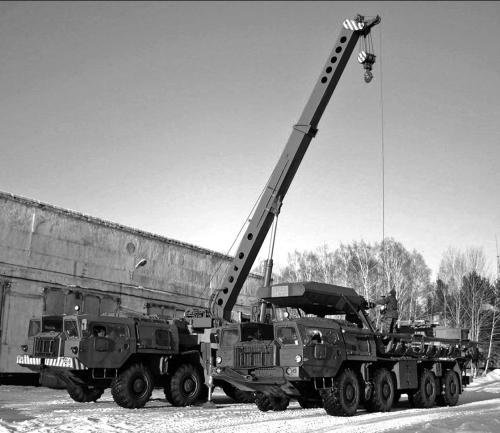

Войсковой автокран КС-5571 и транспортно-установочный агрегат ТУАП на автомобилях МАЗ-543А
