Германские субмарины Тип XXIII крупным планом - Сергей В. Иванов

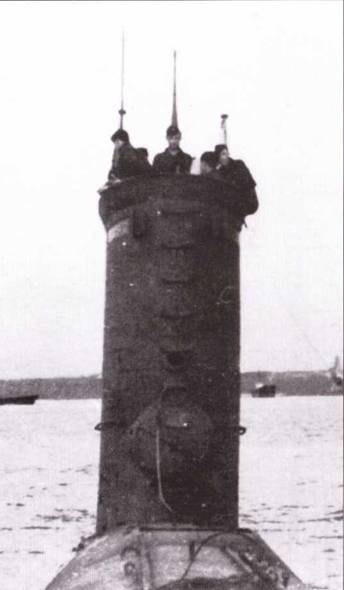

С января 1945 года первые подлодки XXIII серии из состава II флотилии подлодок были признанными пригодными к боевой работе и отправлены на военно-морские базы Кристиансанн и Ставангер, расположенные на юге Норвегии. Отсюда они неоднократно выходили в боевые походы к восточному побережью Британии. Эта боевая работа, выполненная малыми подлодками со слабым вооружением, прошла довольно успешно и без потерь.

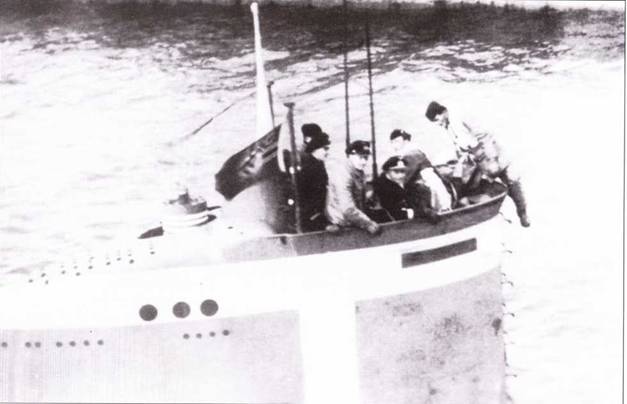

U 2361 в начале мая 1945 года во фиордах Фленсбурга. Отсюда подлодка уплыла в Норвегию незадолго до капитуляции. 5 мая она вместе с подлодкой U 2363 прибыла в Кристиансан.

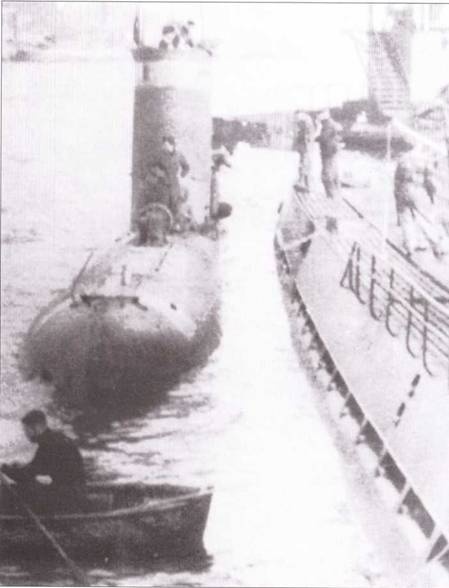

U 2357 в апреле 1945 года во время заключительных работ в плавучем доке в Варнемюде.

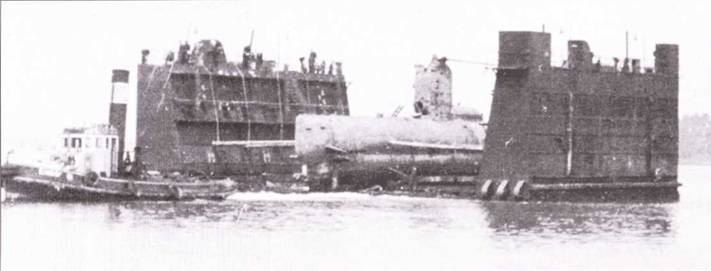

U 2344 после подъема в июне 1956 года была помещена в плавучий док в Варнемюде. Подлодка затонула 18 февраля 1945 года после столкновения с подлодкой U 2336 в северной части у острова Гельголанд. Погибло 7 человек.

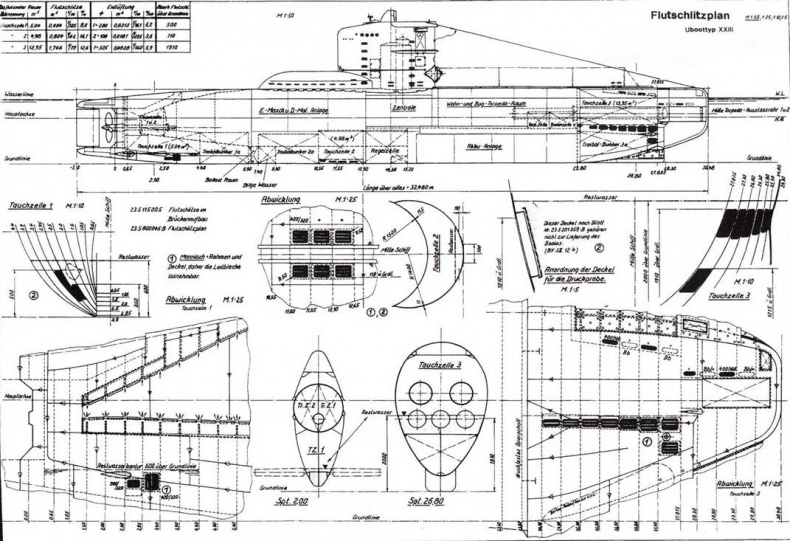

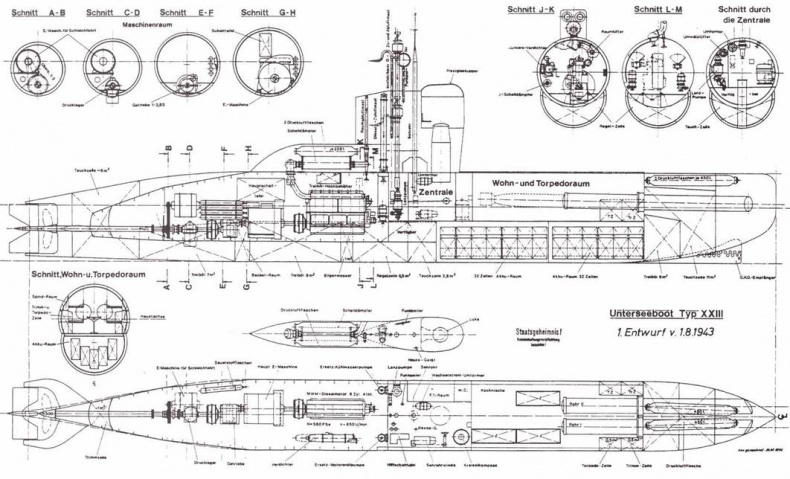

Первый проект 1.8.1943 – чертеж общего вида

Проект 19.11.1943 – чертеж общего вида

Проект 19.11.1943 – чертеж железного каркаса

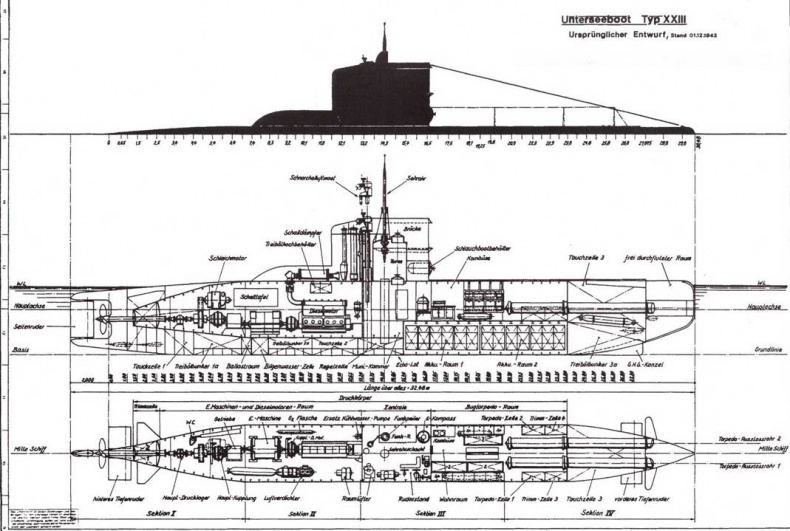

Проект 1.12.1943 – силуэт и чертеж общего вида

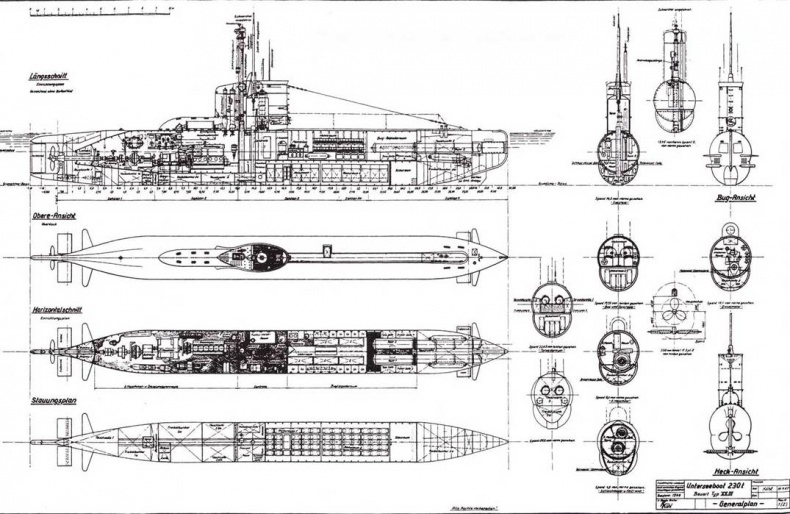

Окончательный вариант – чертеж общего вида

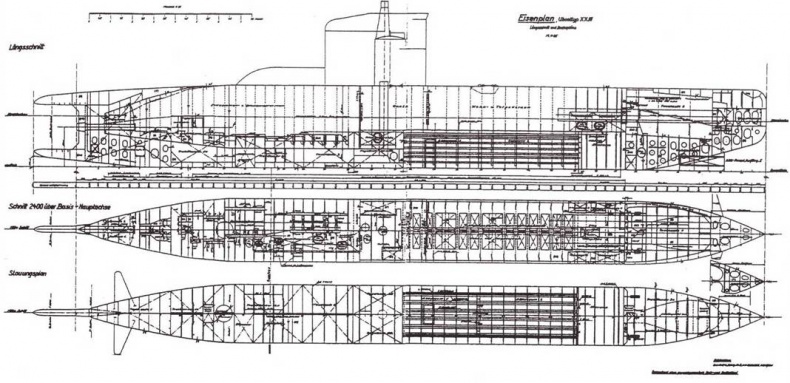

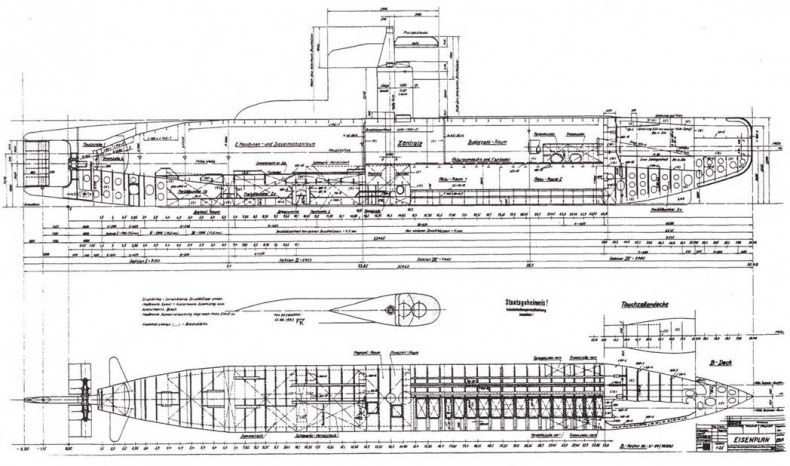

Окончательный вариант – чертеж железного каркаса (продольный срез и чертеж палубы)

Окончательный вариант – чертеж железного каркаса (поперечный срез)

Схема расположения шпигатов (проект 1.12.1943)

Командный мостик (проект 1.12.1943)

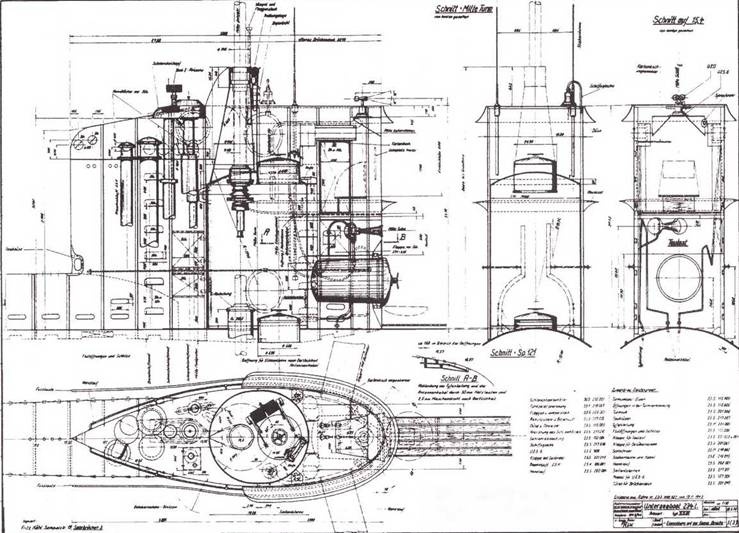

Компоновка рубки (стандарт 7.2.1944)

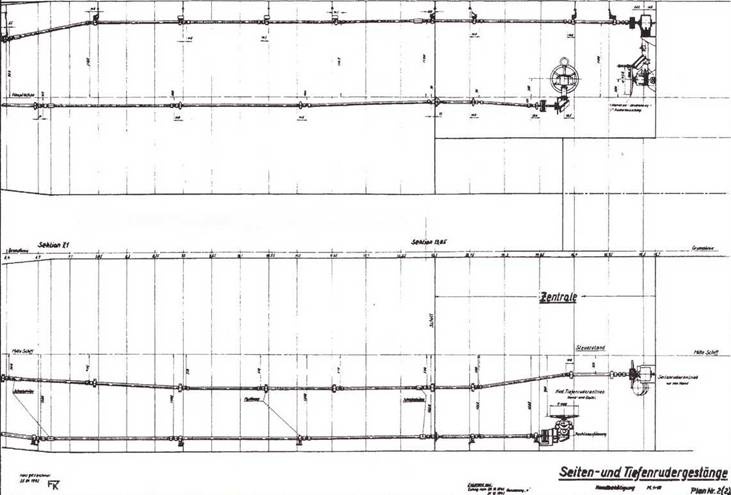

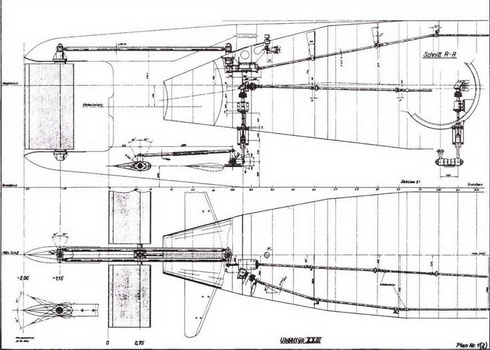

Система тяг и рычагов рулей глубины и киля

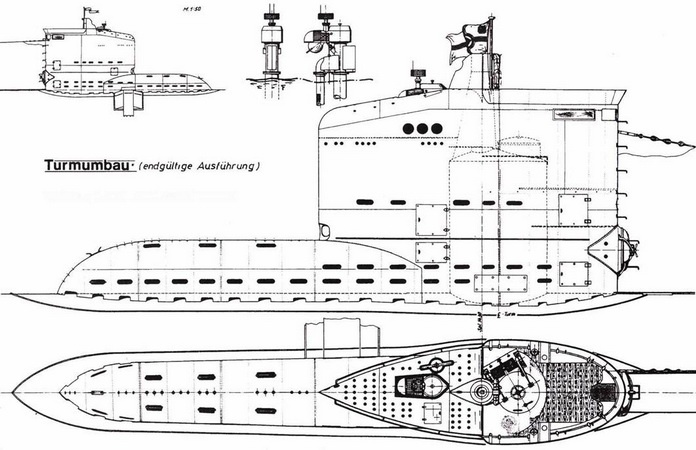

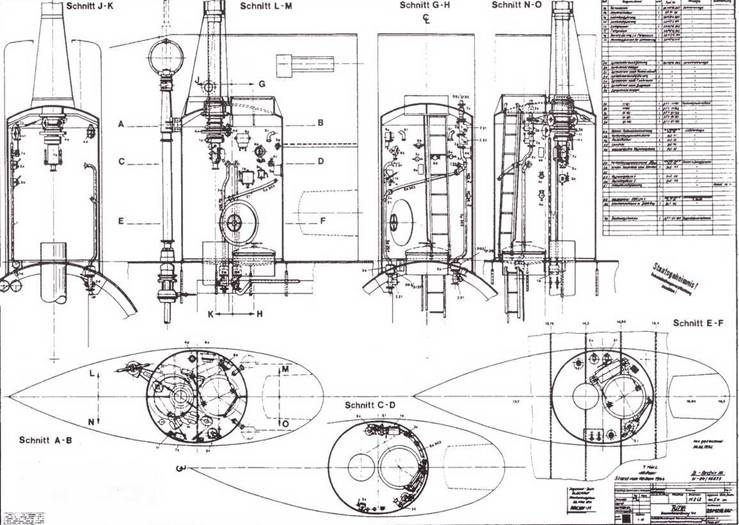

Чертеж рубки (окончательный вариант)

Обтекатель гидролокатора GHG (первоначальный вариант)

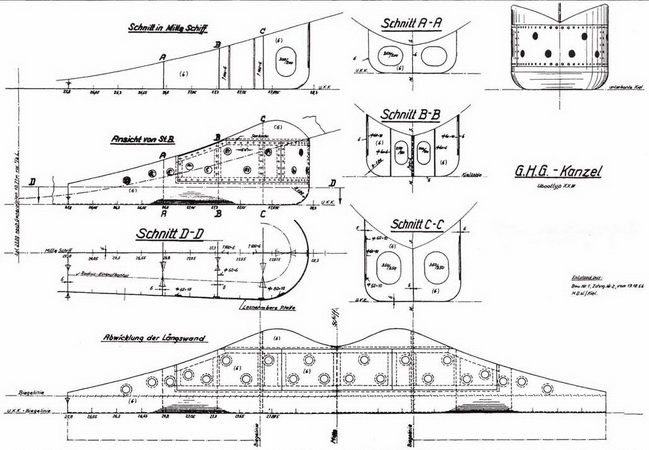

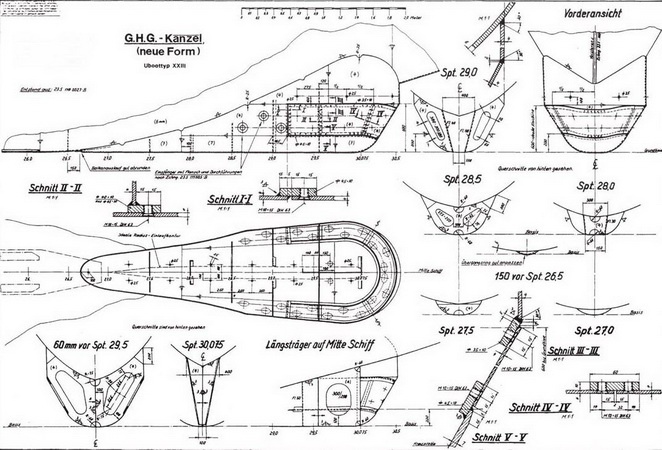

Обтекатель гидролокатора GHG (новой формы)

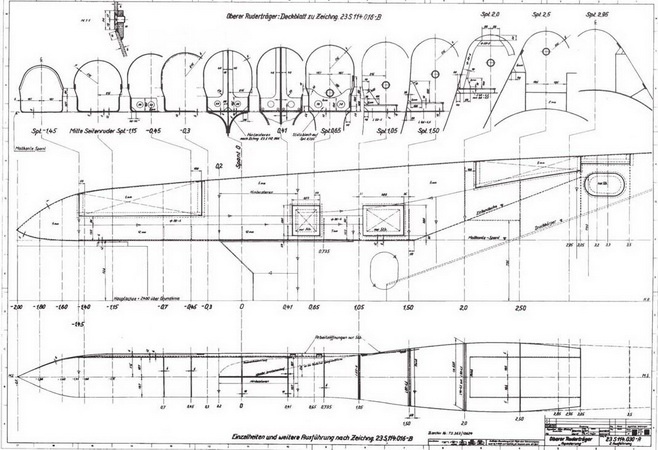

Верхняя рулевая балка

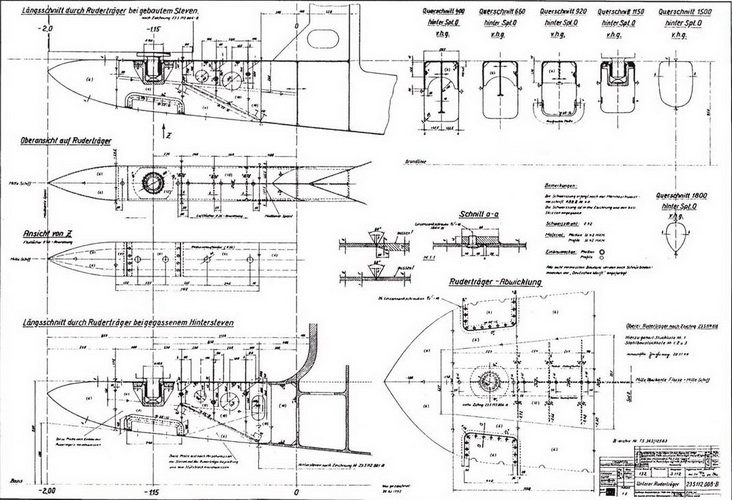

Нижняя рулевая балка

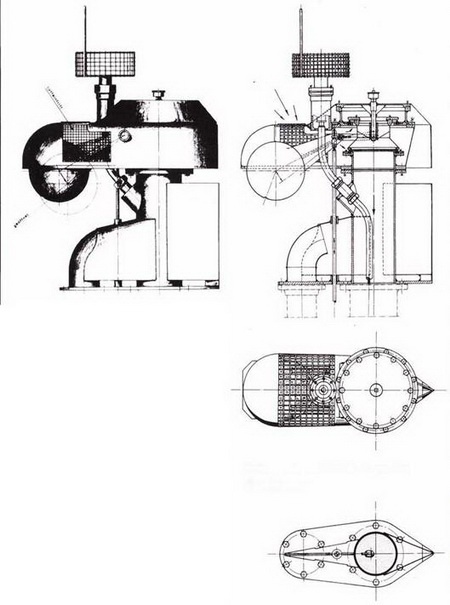

Головной клапан шнорхеля (4 варианта)

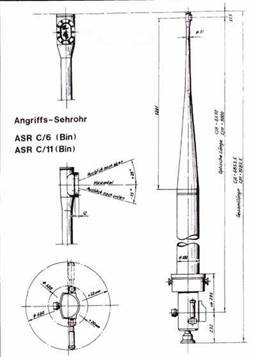

Перископ
