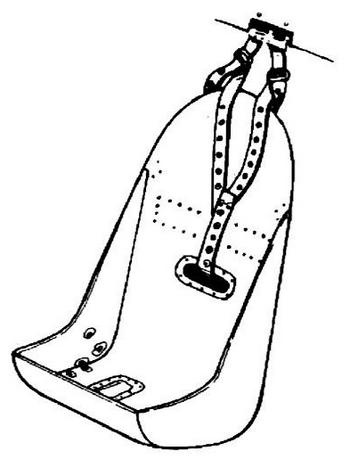

^{Кресло пилота.}

Вертикальное и горизонтальное оперение имело дюралевый каркас и полотняную обтяжку. Рули имели весовую компенсацию и внутренние балансиры, а также были снабжены триммерами. У рулей высоты, кроме того, были сделаны отгибающиеся металлические пластинки для регулировки.

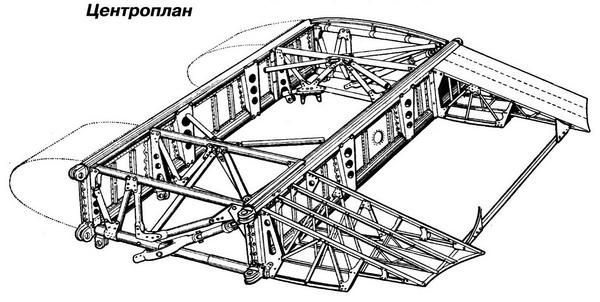

Шасси классическое трехточечное, с хвостовым колесом. Две основные стойки с гидропневматическими амортизаторами «Виккерс» крепились к переднему лонжерону центроплана. Гидравлика складывала их вдоль крыла по направлению к оси самолета. В закрытом положении стойку и часть колеса в нише прикрывал специальный щиток, закрепленный на стойке. Аварийно шасси убиралось ножным насосом, стоявшим в кабине у левой педали. Выпуск колес осуществлялся под собственным весом при стравленном давлении в цилиндрах. На основных колесах стояли пневматические тормоза «Данлоп». Хвостовое колесо самоориентирующееся, с гидропневматическим амортизатором «Даути», неубирающееся.

На «Харрикейнах» I устанавливались два типа двигателей: «Мерлин» II и «Мерлин» III, отличавшиеся только конструкцией носка вала. Роллс-Ройс «Мерлин» был 12-цилиндровым V-образным мотором жидкостного охлаждения. Двигатель запускался электростартером от аккумулятора или внешнего источника. Можно было завести «Мерлин» и вручную с помощью двух съемных рукояток. Они вставлялись в гнезда по бокам капота внизу. Моторы типа II комплектовались двухлопастными деревянными винтами Уоттс Z.38 диаметром 3,43 м (постоянного шага), позднее — двухшаговыми DH 5/31 или DH 5/32 диаметром 3,28 м с тремя металлическими лопастями. На выходной вал «Мерлина» III надевали как пропеллеры «Де Хэвилленд» упоминавшихся типов, так и трехлопастной Ротол RMS-7 диаметром 3,25 м. Лопасти последнего изготовлялись из дерева. Форма кока зависела от типа винта.

Двигатель размещался на мотораме из стальных труб и был тщательно закапотирован. Всасывающий патрубок карбюратора находился снизу. Выхлоп осуществлялся через сдвоенные (один патрубок на два цилиндра) эжекторные патрубки.

Двигатель охлаждался смесью «гликоль» на основе этиленгликоля. Бачок смеси находился над мотором у противопожарной перегородки. Гликоль и масло охлаждались в общем туннельном радиаторе, располагавшемся под центропланом. Маслорадиатор стоял посередине, две секции гликолевого — по бокам от него. Проход воздуха через радиатор регулировался створкой сзади, ею управлял пилот.

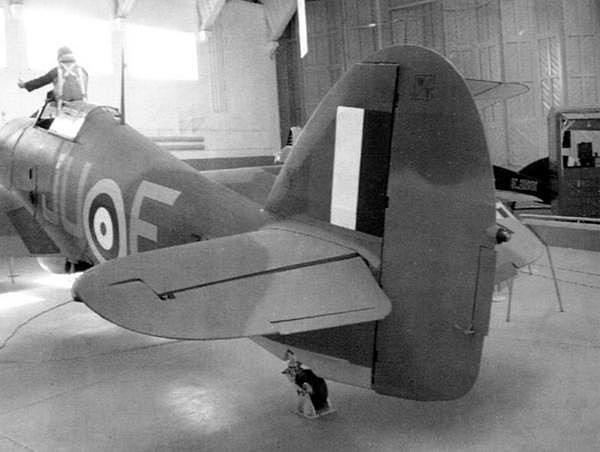

^{Хвостовое оперение.}

^{Стойка шасси и радиатор.}

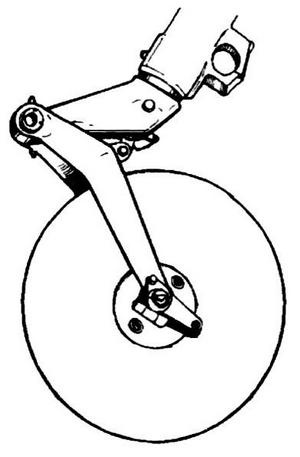

^{Хвостовое колесо.}

Бензин с октановым числом 87 заливался в три бака: два основных крыльевых по 150 л и один фюзеляжный дополнительный объемом 127 л. Все баки — металлические протектированные. Маслобак имел емкость 47 л, он находился в передней кромке центроплана справа.

Пневмосистема обеспечивала перезаряжание и спуск пулеметов и работу тормозов колес. Воздух от бортового компрессора, имевшего привод от двигателя, поступал в баллон, а оттуда в систему. Гидравлика управляла щитками, убирала и выпускала шасси. Давление в гидросистеме поддерживала помпа, стоявшая на левой стороне двигателя.

Электросистема напряжением 12 В запитывалась генератором с приводом от мотора. При неработающем двигателе для этой цели служил аккумулятор, стоявший за местом пилота. Электричество освещало кабину, питало приборы, навигационные и сигнальные огни и две посадочные фары. Фары, смонтированные в передней кромке крыла с обеих сторон, можно было поворачивать вниз от оси на небольшой угол, не вылезая из кабины. Интересно, что радиостанция запитывалась не от аккумулятора, а от собственной сухой батареи.

«Харрикейн» I нес коротковолновую радиостанцию TR.9D, размещавшуюся за бронеперегородкой в фюзеляже. Станция работала с проволочной антенной, натянутой между мачтой, стоявшей в передней части гаргрота, и короткой мачтой на киле.

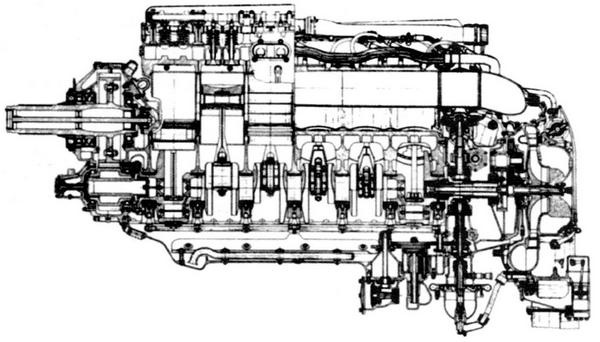

^{Разрез мотора «Мерлин» II.}

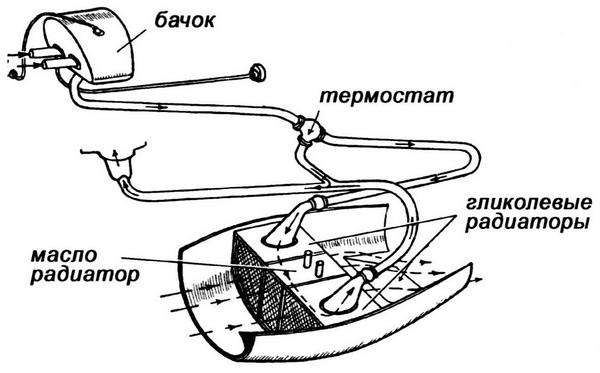

^{Система охлаждения мотора.}

На высоте пилот мог пользоваться кислородным оборудованием, включавшим два баллона, дыхательный прибор и маску. Английская маска имела вмонтированный в нее микрофон.

Вооружение состояло из восьми пулеметов «Браунинг» калибра 7,69 мм со скорострельностью 1200 выстр./мин. Они располагались батареями по четыре в консолях, сразу за стойками шасси. Пулеметы имели ленточное питание. Ленты лежали в коробах слева и справа от пулеметов. Все короба, кроме самых дальних от оси самолета, вмещали по 338 патронов, последние короба с каждой стороны содержали по 324 патрона. Англичане снаряжали каждую ленту патронами одного типа. Типично три пулемета стреляли обычными пулями, три — зажигательными (двух разных образцов) и два — бронебойными. Сначала стволы пристреливались так, чтобы линии сходились в 350–400 м от самолета, затем дистанцию уменьшили до 200–250 м. Перезаряжание и управление огнем — пневматическое; гашетка находилась на ручке управления. Ранние машины имели примитивный прицел из кольца с мушкой, затем его заменили на более совершенный GM-2. Контроль результатов стрельбы можно было осуществить с помощью фотокинопулемета типов G-42 или G-42B, ставившегося в корневой части правого крыла. Он тоже включался пневматикой. Впоследствии вооружение «Харрикейна» существенно усилили и разнообразили.

В комплектацию самолета входили ракетница с патронами, аптечка и набор инструмента.

^{Основная стойка шасси.}

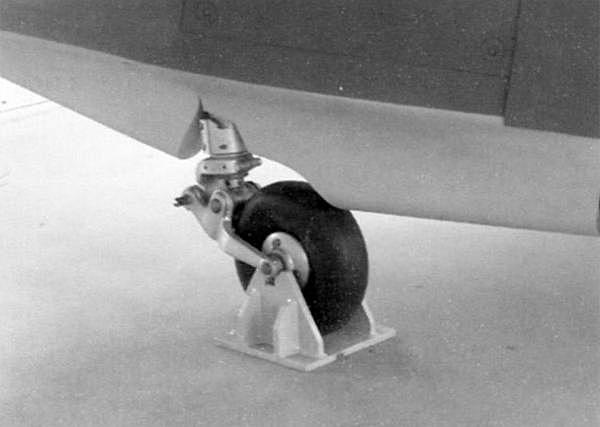

^{Хвостовое колесо.}
