Штурмовик Ил-2 - Сергей В. Иванов

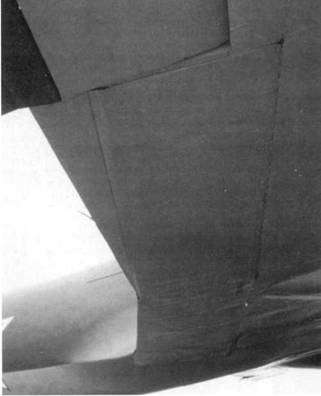

Вид на заднюю кромку крыла снизу, видно расположение посадочных щитков. После введения крыла со «стрелкой» появился треугольный лист обшивки в районе задней кромки внешнего щитка, так как его положение осталось неизменным, как на старом прямом крыле.

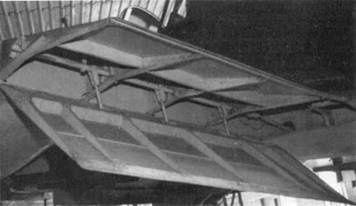

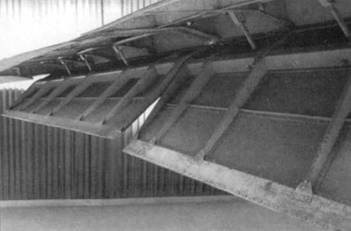

Посадочные щитки в открытом положении. Хорошо видна их внутренняя конструкция и шарниры с тягами управления.

Воздух к карбюратору подавался через всасывающий патрубок, располагавшийся в носке центроплана с правой стороны фюзеляжа, который был снабжен противопылевым фильтром, разработанным ЦАГИ. При движении самолета по земле заслонки фильтра были закрыты, и воздух засасывался только через боковые фильтрующие сетки, где он очищался. При уборке шасси заслонки открывались и воздух поступал в карбюратор уже через переднюю часть патрубка.

Водяной радиатор располагался в воздушном канале позади двигателя, а масляный – в бронекорзине под центропланом. Каждый радиатор имел свой собственный выход с управляемой заслонкой. Расширительный бачок системы охлаждения был установлен перед мотором, в то время как маслобаки емкостью 57 и 24 литра располагались по бортам, под выхлопными патрубками.

Топливо размещалось в трех протектированных баках суммарной вместимостью 749 литров – верхнем 175-л бензобаке, нижнем 269-л бензобаке под полом кабины пилота и заднем бензобаке емкостью 305 литров. В случае необходимости баки могли заполняться углекислым газом из двухлитрового баллона, установленного с левой стороны заднего бензобака. Самолет мог также нести два подвесных топливных бака вместимостью по 150 литров каждый.

Пневмосистема использовалась для запуска мотора, выпуска и уборки шасси, управления тормозами и закрылками, а также для перезарядки оружия. Давление обеспечивалось двумя баллонами со сжатым воздухом (50 и 150 атм.). Баллон низкого давления использовался только для запуска мотора, в то время , как баллон высокого давления обслуживал все остальные системы. В полете стартовый баллон подкачивался от приводимого двигателем компрессора АК-50. В аварийной ситуации баллон низкого давления мог использоваться для выпуска шасси и щитков.

Электросистема постоянного тока напряжением 24 вольта, выполненная по однопроводной схеме, запитывалась от генератора типа ГС, установленного на двигателе, или аккумуляторной батареи 12-А-10 емкостью 10 ампер часов. Система обслуживала лампы освещения, посадочную фару, подсветку приборов, оружие, радиооборудование и, в случае Ил-2КР, фотокамеры.

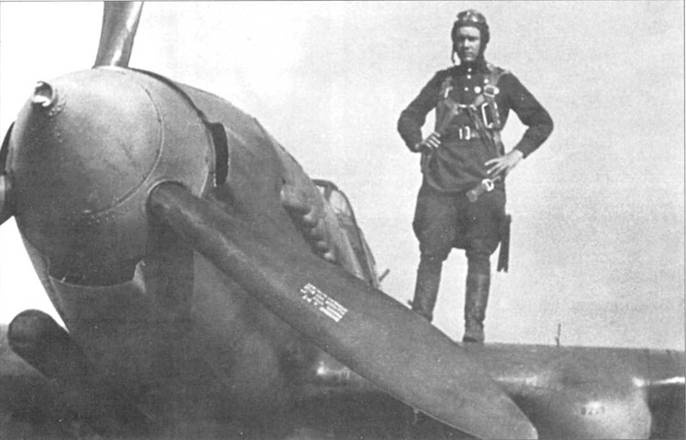

Носовая часть самолета с воздухозаборниками системы охлаждения и трехлопастным винтом AB-5Л-158.Ha коке установлен храповик для аэродромного стартера. Обратите внимание на надпись на лопасти.

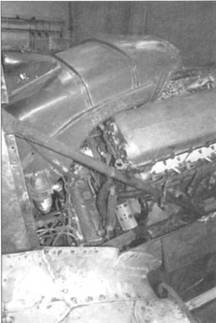

Правый борт носовой части. Виден трубчатый откос, задняя часть блока цилиндров и воздуховод радиатора системы охлаждения.

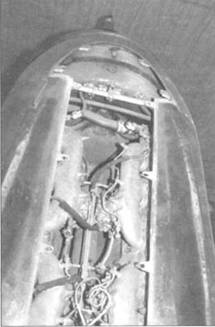

Верхняя панель капота снята. Видны провода системы зажигания, идущие к блокам цилиндров, и трубки систем подачи топлива и охлаждения. Перед мотором располагался расширительный бачок системы охлаждения.

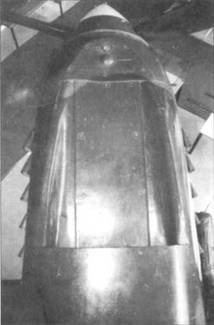

Вид на носовую часть сверху. Виден канал подвода воздуха к заборнику системы охлаждения.

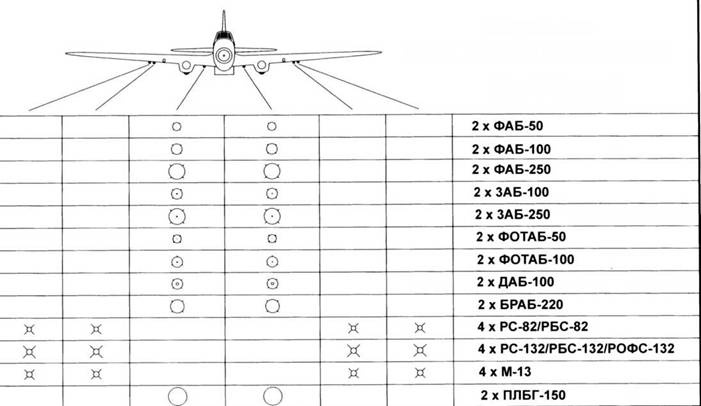

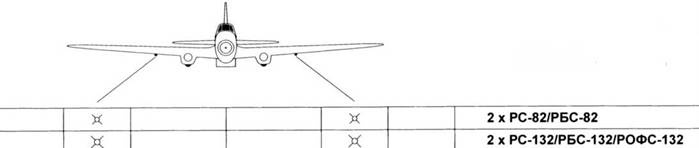

Варианты подвесного вооружения

Ил-2М тип 3

УИл-2

Подвесное вооружение

Передняя часть бронекорпуса (вид с правого борта), сформированная из бронелистов толщиной 4-6 мм. С каждого борта находилось но одному прямоугольному люку, через которые осуществлялся доступ к маслобакам, находившимся по бокам мотора.

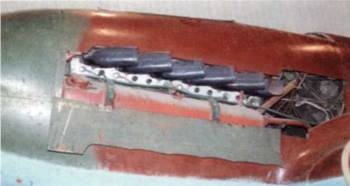

Вид с левого борта. Обратите внимание на дополнительную пластину, приклепанную к люку, котория, в закрытом положении, прикрывала отверстие вокруг выхлопных патрубков.

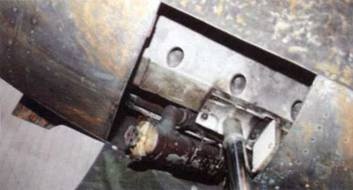

Открытый центральный люк снизу носовой части фюзеляжа. Виден кран для слива масла.

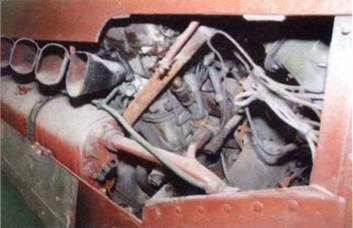

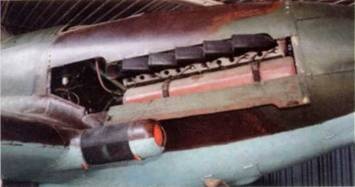

Панель с левого борта, на которой находилась выколотка для выхода воздуха, снята. Видны задняя часть блока цилиндров и выхлопные патрубки.

Вид по полету на левый бюмботсек, поделенный ни две секции.

Передняя стенка и верхняя часть внешней секции левого бомбоотсека, хорошо виден силовой набор.

Внутренняя секция правого бомбоотсека с установленным держателем ДЕР-21. Снимки сделаны до реставрации самолета, когда бомбоотсеки еще имели свою заводскую окраску
