Для передачи изображения применяются многожильные световоды (рис. 119). На входной торец изображение проецируется объективом, а на выходном — наблюдается в окуляр (экран кинескопа). Качество изображения определяется диаметром световедущих жил, их общим числом и совершенством изготовления. Разрешающая способность многожильных световодов — до 100 линий на 1 мм. Дефекты таких деталей, где бы они ни находились на длине световедущих жил, передаются по жилам на выходной торец и портят изображение. Пластины, вырезанные поперек из плотно спеченных волокон, служат фронтальными стеклами кинескопов и переносят изображение на их внешнюю поверхность, что позволяет контактно его фотографировать. При этом до пленки доходит основная часть света, излучаемого люминофором, а освещенность на ней создается в десятки раз большая, чем при съемке фотоаппаратом с объективом.

Числовая апертура волоконных деталей лежит в пределах 0,4–1,0. Сужающиеся пучки световодов — фоконы (фокусирующие конусы) — собирают на узком торце световой поток, падающий на широкий торец. При этом на выходе возрастают освещенность и наклон лучей. Повышение концентрации возможно до тех пор, пока числовая апертура конуса лучей на выходе не достигнет числовой апертуры световода. Дальнейшее уменьшение диаметра выходного торца приводит к выходу части лучей из боковой поверхности световода или же возвращению их к широкому торцу.

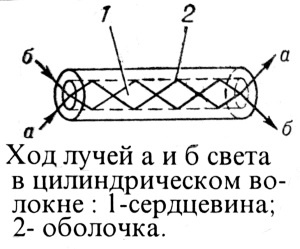

Рис. 107.

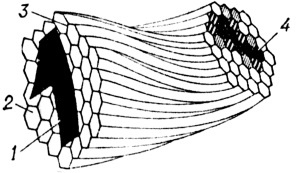

Рис. 108. Поэлементная передача изображения волоконной деталью: 1–изображение, поданное на входной вогнутый торец; 2– светопроводящая жила; 3–изолирующая прослойка; 4–мозаичное изображение, переданное на входной торец

Волокна, закрепленные одним концом (подобно косой щетке) — септроны — позволяют анализировать спектры звуковых частот, выделять голоса из шума толпы.

Волоконные детали фиберскопа изготовляются из особо чистых материалов. Из расплавов подходящих марок стекол вытягиваются световод и волокно; может быть использовано кристалловолокно, выращиваемое из расплава. В нем световодами являются нитевидные кристаллы, а прослойками — добавки, вводимые в расплав.

Самым распространенным фиберскопом в ЦРУ является модель FS-100 (рис. 113). Его световод состоит из 7500 волокон. Изображение выводится на окуляр, а при выдвинутой антенне — передает видеосигнал на приемное устройство. FS-100 позволяет «проникать взором» сквозь щель (отверстие) размером 5 мм в стене, потолке, замочной скважине на глубину (длину световода) до 120 см при секторе обзора в 60°. Аппарат позволяет увеличивать изображение в 10 раз и имеет микрофон, позволяющий вести параллельное подслушивание. Допустимый радиус изгиба световода — 3 см. В рукояти пистолетного типа расположены батарейка и лампочка, что позволяет освещать рассматриваемый объект через световод.

Существуют модели фиберскопов, позволяющие вести съемку в инфракрасном свете и под водой. Модель РК1715 имеет световод длиной до двух метров, сектор обзора составляет 65°.

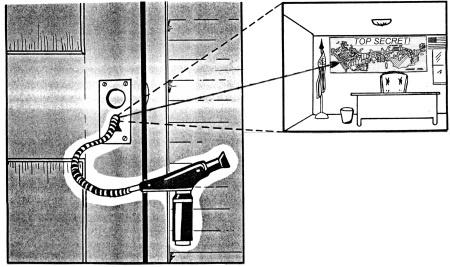

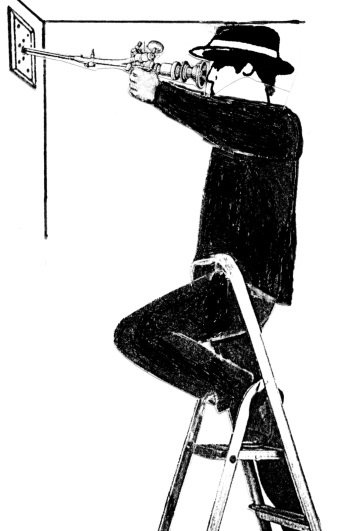

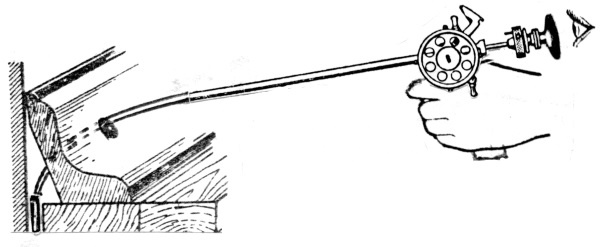

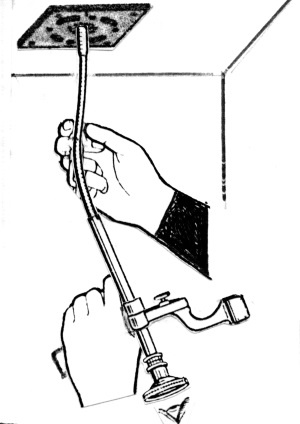

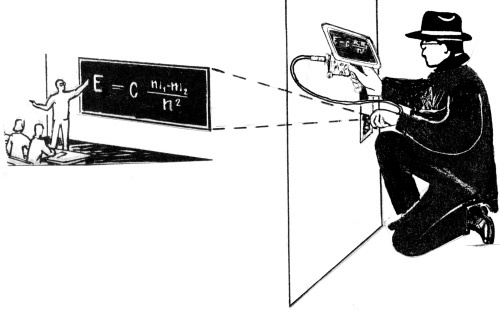

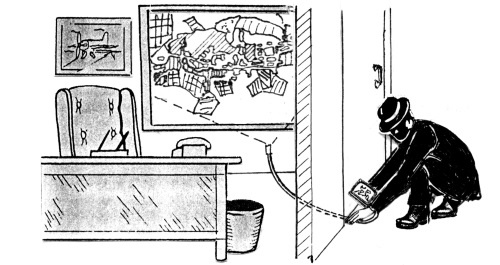

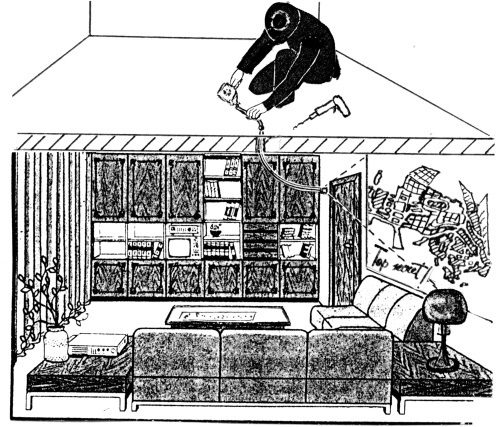

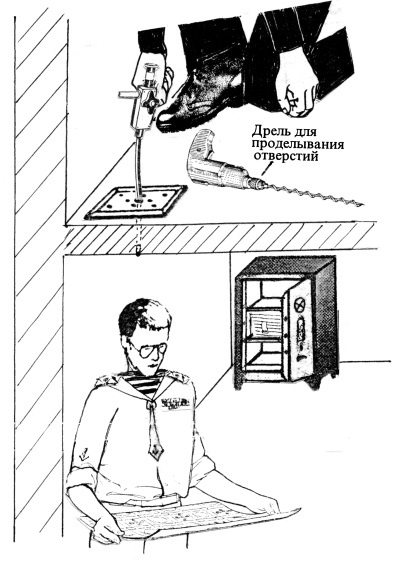

На рисунках показаны некоторые модели фиберскопов и их проникновение в различные отверстия: рис. 109 — сквозь замочную скважину — для съемки карты на вертикальной стене; рис. 110 — сквозь потолок (через заранее просверленное отверстие) — для съемки документов на столе и карты на стене; рис. 111 — сквозь вентиляционное отверстие в стене; рис. 112 — то же в потолке; рис. 113 — сквозь замочную скважину для съемки текста с доски в аудитории; рис. 115 — различные виды фиберскопов (с окулярами для наблюдения и телеэкранами); рис. 116 — в щель между дверями и полом для съемки карты на стене; рис. 117 — в заранее просверленное отверстие в потолке — для съемки карты на стене; рис. 118, 119 — в проделанное заранее отверстие — для наблюдения за помещением нижнего этажа. Понятно, что все отверстия должны быть подготовлены заранее. Иногда для этой цели арендуется соседнее помещение, в котором имитируется ремонт, притупляющий внимание охраны к шуму, и «под шумок» позволяющий сделать необходимое отверстие.

Рис. 110.

Рис. 109.

Рис. 113.

Рис. 111.

Рис. 114.

Рис. 112.

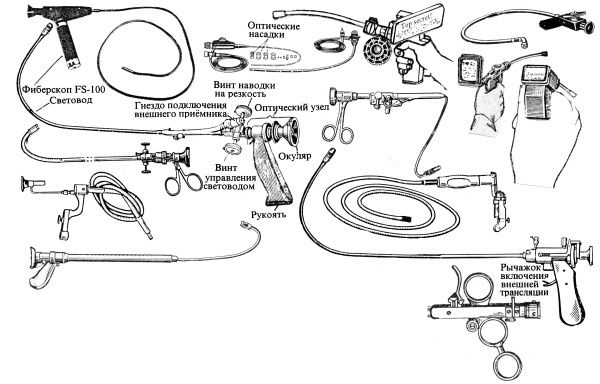

Рис. 115. Различные виды фиберскопов

Рис. 116.

Рис. 117.

Рис. 118.
