Me 109. Мессершмитт. 1936-1942 - Андре Жуино

1/LG 2 стал l/JG 77

2/JG 77

Stab ll/JG 77 стал JGs 136

II/JG 77-1940

II/JG 77

3/JG77

4/JG77

5/JG77

2/JGr 101 стал 5/JG 77

JG 1

III/JG 77

1/188

I/J88

2/J88

2/J 88

3/J 88

ZG 1 Wespen (SKG210 до июня 1941)

4/LG 2

II/ZG 1

NJ Geschwoder

I/ZG 2 стал l/JG 231

I/JG 233

5/1 Венгерская группа истребителей

Личная эмблема Ганса Шмоллера- Халди

Личная эмблема Ганса Хана

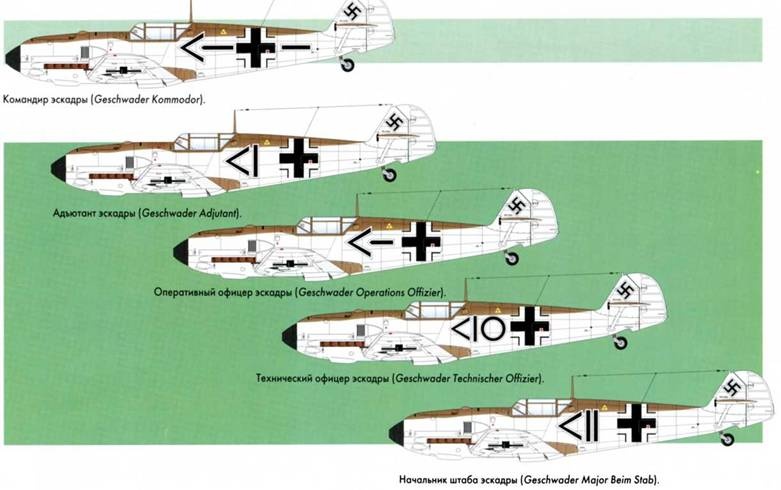

Истребительная эскадра (geschwader)

Истребительная эскадра (geschwader)

Каждый Geschwader (эскадра, авиаполк) или Jagdgeschwader (истребительная эскадра) включала три или четыре Gruppen (группы) со своими штабами, состоящие из трех или четырех Staffeln (эскадрилий) по 12 самолетов в каждой (теоретически). Первые пять рисунков (на с. 13) показывают знаки [Варианты этих обозначений будут показаны ниже в этой главе.] на самолетах командиров эскадры, семь других – символы каждой группы. Эти знаки часто выделялись цветом, контрастирующим с цветами камуфляжа. Группы обозначались римскими цифрами, а эскадрильи – арабскими.

Так аббревиатуры I./JG 27 и V/JG 27 обозначают соответственно 1 -ю группу 27-й эскадры и 5-ю группу той же эскадры.

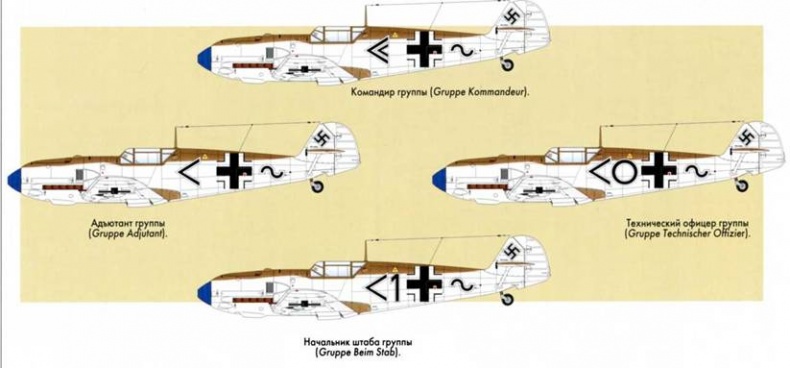

Истребительная группа (gruppe)

Эти самолеты из воображаемой 4-й группы (IV. Gruppe), на что указывает обозначение в виде укороченной волнистой линии.

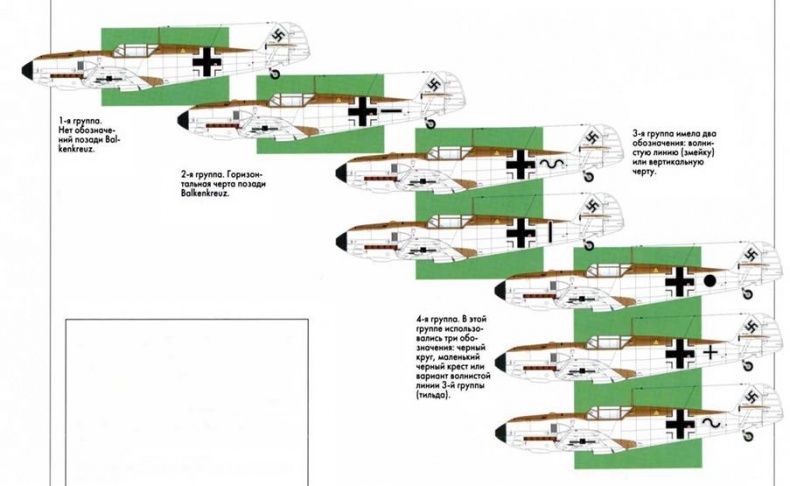

Истребительная группа (gruppe)

Группа поделена на три или четыре эскадрильи (изредка пять), которые различались цветами, повторявшимися на символах группы впереди Bafkenkreuz (опознавательного креста на фюзеляже). Так 1-я, 4-я, 7-я и 10-я эскадрильи в эскадре обозначались белым цветом, 2-я, 5-я, 8-я и 11 -я – черным или красным, а 3-я, 6-я, 9-я и 12-я – желтым. С конца 1944 г., когда в каждую группу была добавлена четвертая эскадрилья, ее цветом стал синий, вместо которого могли использовать красный или зеленый. После этого появилось множество разных комбинаций, часто обусловленных обстоятельствами и вносивших путаницу в первоначальную схему.
