Истребитель Як-15 — классический однодвигательный низкоплан с убирающимся шасси с хвостовой опорой.

Крыло — аналогично несущей поверхности самолета Як-3 с мотором ВК-107А, но центральная часть переднего лонжерона выполнена в виде арки. Узлы разъема крыла, нулевые нервюры, первые нервюры носков и обшивка купольных частей усилены.

Элерон усилен накладкой по лонжерону и снабжен 100-процентной весовой компенсацией, выполненной в виде стальной трубы, залитой свинцом.

Посадочные щитки со стороны оси самолета укорочены по размаху: по передней кромке на 107 мм, по задней — на 50 мм.

Площадь вертикального оперения увеличена (в основном за счет киля) на 0,41 м² и составила 1,82 м². Нижняя часть руля поворота зашита листом из алюминиевого сплава.

Горизонтальное оперение серийное, с Як-3. На стабилизаторе установлен узел крепления киля, а на руле высоты полотняная обшивка заменена металлической. На каждой половине руля высоты имеется триммер.

В процессе эксплуатации в конструкцию самолета постоянно вносились изменения. Так, на самолетах с № 310001 по № 310250 в сентябре 1947 года усилили верхнюю обшивку крыла в отсеках консольных баков между нервюрами № 7 и № 8. На машинах с № 310001 по № 310121 доработки осуществляли в строевых частях, а на остальных — на заводе № 31.

Фюзеляж ферменной конструкции, с металлической обшивкой, начиная с рамы № 5, остался как и у Як-3, но передняя часть, где располагалась силовая установка, была полностью переделана под реактивный двигатель РД-10.

Каркас фюзеляжа сварен из термически обработанных хромансилевых труб и состоит из четырех лонжеронов, соединенных между собой набором раскосов и подпорок, образующих 4 панели и 10 рам.

Усилен узел крепления киля к стабилизатору. Рули высоты и нижняя часть руля поворота обшиты дюралюминиевым листом вместо полотна.

В посадочных органах изменены только щитки шасси и вместо пневматика на хвостовой опоре установлено цельнометаллическое колесо.

Шасси (размер пневматика основной опоры 600х180 мм) аналогично Як-3 с мотором ВК-107А, за исключением металлического хвостового колеса диаметром 230 мм. Уборка и выпуск шасси осуществлялись с помощью пневмосистемы, запитанной от воздушных баллонов.

Кабина пилота по сравнению с Як-3 сдвинута вперед для улучшения обзора и имеет вентиляцию с подачей воздуха через заборники в лобовых зализах крыла.

Фонарь состоит из неподвижной передней, с остеклением из 6-мм плексигласа на машинах первой серии, и сдвижной задней части с устройством аварийного сброса.

Силовая установка включает турбореактивный двигатель РД-10А с восьмиступенчатым осевым компрессором и одноступенчатой турбиной, установленный под углом +4° к оси самолета. Он навешен на двух передних и одном заднем узлах ферменной моторамы. Запуск двигателя производится с помощью двухцилиндрового поршневого двухтактного мотора «Риделя» воздушного охлаждения, установленного соосно с компрессором ТРД под обтекателем.

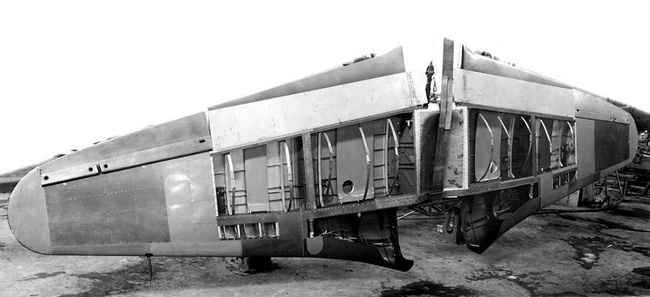

^{Крыло, вид снизу.}

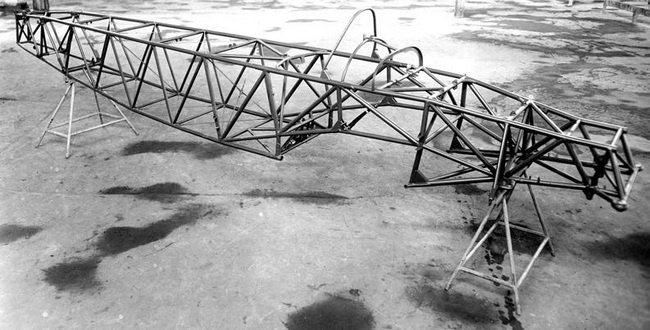

^{Слева: каркас фюзеляжа.}

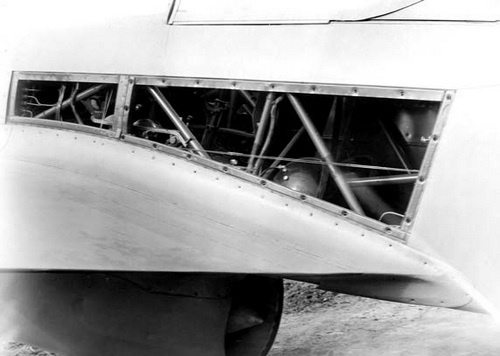

^{Справа: съемные панели по бокам фюзеляжа открывали простой и удобный доступ ко всем агрегатам самолета.}

Другой особенностью РД-10 был выдвижной конус реактивного сопла, который в зависимости от режима полета устанавливался вручную с помощью электропривода.

Вход воздуха в ТРД осуществляется через лобовой воздухозаборник в фюзеляже, а выход продуктов сгорания — через сопла под кабиной летчика. При этом для защиты хвостовой части фюзеляжа установлен стальной экран.

Управление двигателем осуществлялось одним рычагом, расположенным на левом пульте кабины пилота и связанным «жестким» тросом с качалкой, закрепленной на щитке двигателя.

Капот ТРД состоит из верхней и нижней крышек, соединяемых между собой стяжными замками. Задняя часть двигателя закрыта снизу обтекателем, в котором имеются жабры для отсоса нагретого воздуха из-под его капота, поступающего через заборники в лобовых зализах крыла. Капот имеет также лючки для подвода рукавов подогрева к двум смотровым окнам барабана блока камер сгорания и для подхода к заливным горловинам фюзеляжных баков.

Система питания двигателя топливом состоит из трех автономных систем: пускового мотора (3 литра) и подачи бензина в камеры сгорания (для розжига) объемом 15 литров и питания двигателя основным топливом (керосином).

Первые две системы входят в конструкцию двигателя, а третья размещена на самолете.

Основное топливо размещено в четырех крыльевых и двух фюзеляжных баках общим объемом 696 литров (585 кг) на машинах без вооружения. Задний фюзеляжный бак расположен перед кабиной летчика, а передний — над двигателем.

Из переднего фюзеляжного бака топливо самотеком по гибкому шлангу с калиброванным отверстием диаметром 6 мм поступает в задний фюзеляжный бак, а из последнего и консольных крыльевых баков — в корневые крыльевые баки. Из корневых баков горючее забирается двумя электрическими помпами высотной подкачки (бустерпомпами).

Одна бустерпомпа забирает топливо из передней части правого корневого бака, а другая — задней части левого корневого бака.
