МиГ-21. Особенности модификаций и детали конструкции. Часть 1 - Сергей В. Иванов

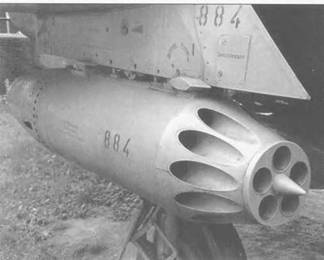

Каждый блок У Б-16-57 подвешивался к пилону в шести точках. Тактический номер (884) продублирован как на пилоне, так и па самом блоке. Задняя часть блока снималась для перезарядки.

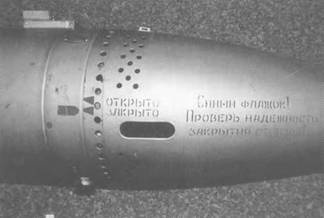

Предупреждающие надписи, нанесенные в задней части УБ-16- 57. Большинство советских самолетов и вертолетов могли нести УБ-16-57, использовался он и в большинстве ВВС стран Варшавского договора (СССР, Албания (вышла в 1968), Болгария, Чехословакия, Восточная Германия, Венгрия, Польша и Румыния). Пакт был распущен в Праге 1 июля 1991 года. Болгария, Чехия, Словакия, Венгрия, Польша и Румыния ныне члены НАТО.

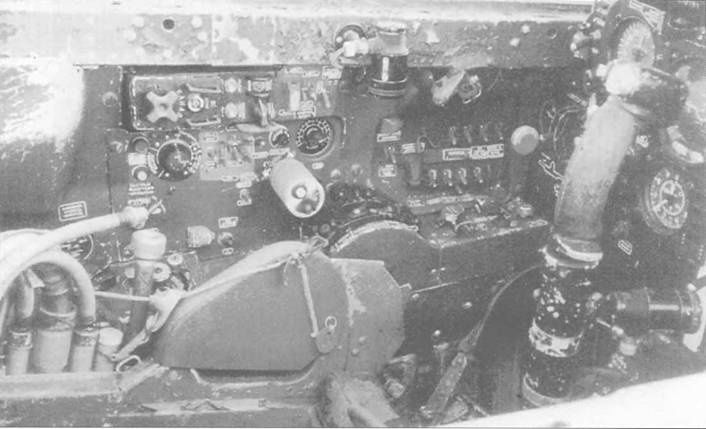

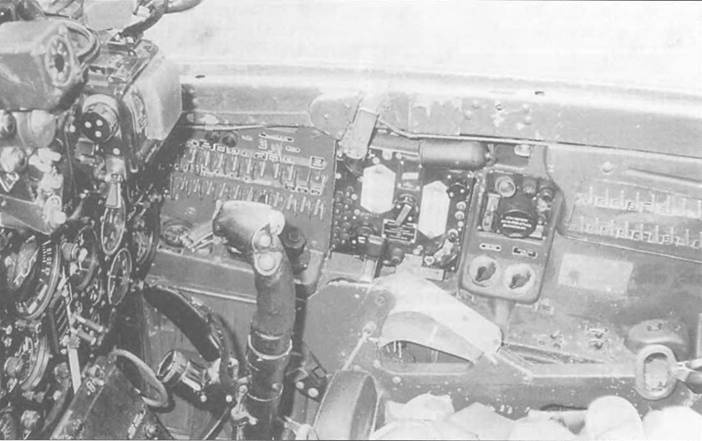

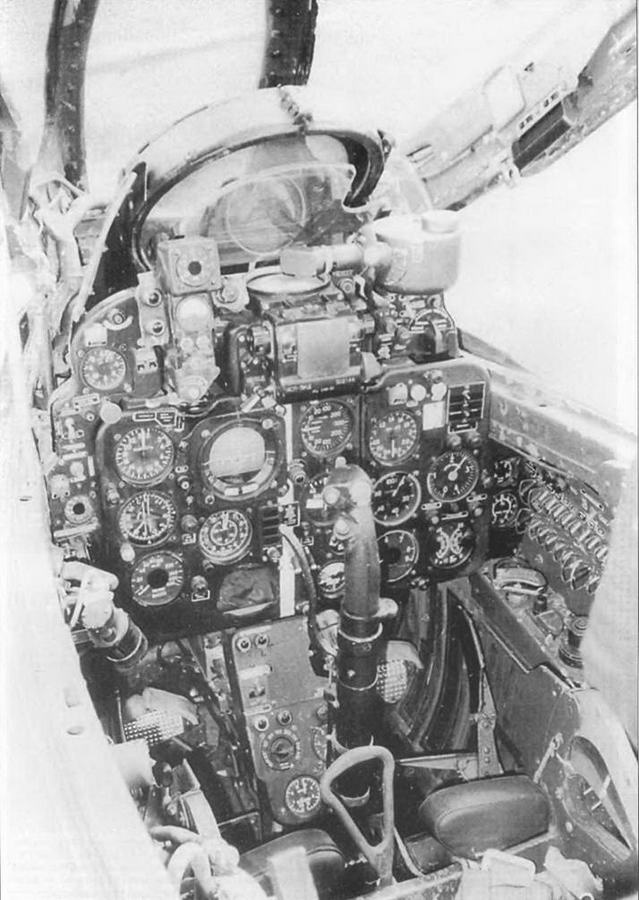

Хорошие фото кабины МиГ-21Ф-13. В передней части находится прицел АСП-5Н0, рядом фотокинопулемет А КС-5. Вся приборная панель покрашена черным. Обратите внимание на отсутствие дисплея РЛС, характерного для поздних МиГов. Большинство систем управления электричеством самолета находились на правой консоли. В центре контроль АРК-10. Контрольная панель была сделана из черного пластика. Ручка управления двигателем находилась на МиГ-21Ф-13 слева. На ручке находилась белая кнопка для включения радио Р-802В. Внутренняя часть большинства ранних МиГ-21 красилась в серый Console Gray (FS26176).

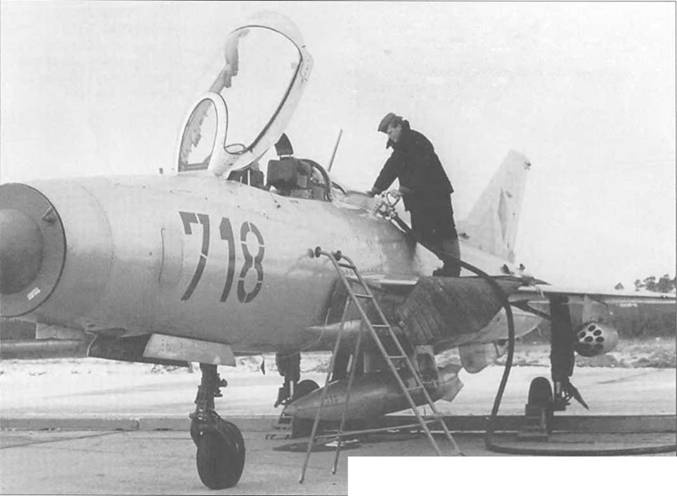

Техник ВВС ГДР дозаправляет МиГ-21Ф-13 («красный 718»/ серийный 742012). Хорошо видно защитное покрытие на крыле. На самолете подвешен только один блок УБ-16-57 (под левым крылом). Этот МиГ-21Ф-13 был выведен из боевого состава в 1969 году и ныне находится в экспозиции Военного Технического музея в Дрездене.

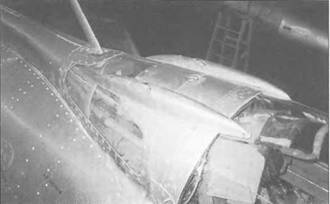

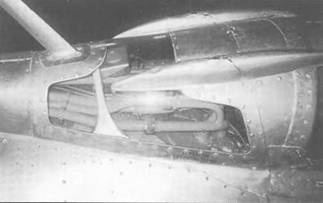

Желтые (предположительно FS33538) топливопроводы, хорошо видны за фонарем МиГ-21Ф. Хорошо видна антенна радио Р-802В. Такая конструкция характерна для ранних МиГ-21Ф-13, на поздних от нее отказались.

Вид на заднюю часть фонаря МиГ-21 Ф. На чехословацких МиГ- 21 Ф-13 эти панели были зашиты.

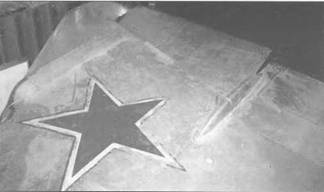

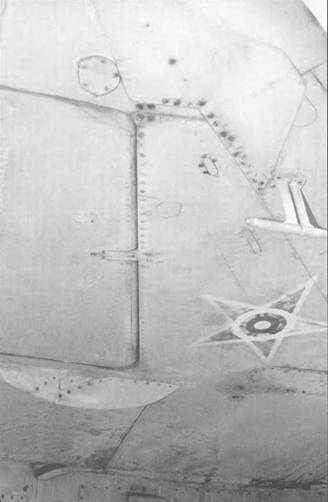

Болгарский опознавательный знак нанесен на правом крыле МиГ- 21 Ф-13. Каждое крыло имело предкрылок площадью 0.935 кв м. Предкрылки управлялись серво-контролем БУ-45.

Правый элерон поднят вверх па этом МиГ-21Ф. Он идентичен МиГ-21 Ф-13. Эти закрылки помогали контролировать самолет на скоростях от 0.8 до 1.2 Маха.

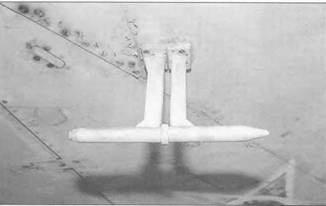

«Т»-образная антенна РВ-УМ монтировалась на каждом МиГ- 21 Ф-13. Этот прибор использовался на малых высотах до 600 метров. Этот радиоалыпметр использовался для навигации.

Подкрыльевые пилоны монтировались в районе основного шасси. Этот пилон не был предназначен для подвески топливных баков. Прежде всего это ракеты Р-ЗС и блоки НАР УБ-16-57.

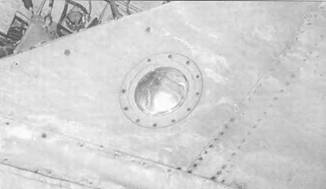

Под каждым крылом монтировался посадочный фонарь. Благодаря этому пилот ориентировался при посадке и рулежке.

На этой фотографии хороша видна конструкция гидравлической системы уборки правой стойки шасси.

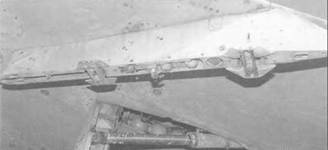

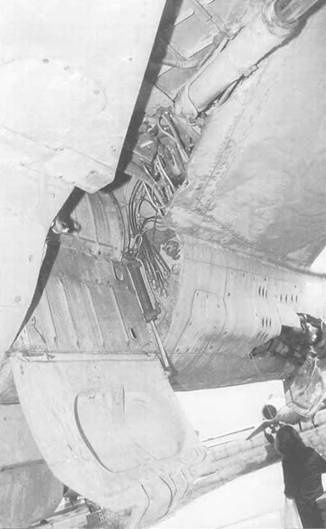

Система управления левым закрылком. Аналогичные элементы монтировались и справа.

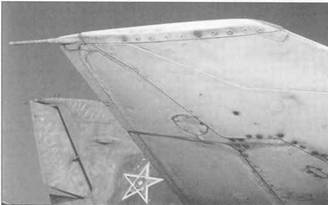

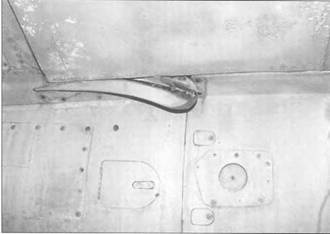

На законцовке киля МиГ-21 Ф-13 монтировался антистатик. Он использовался для сбрасывания статического электричества во время полети.

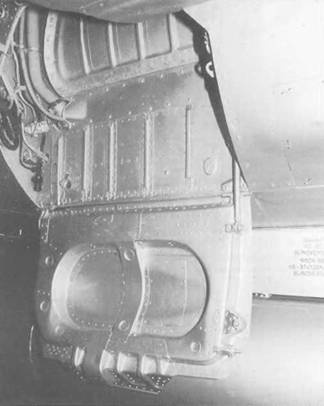

Отсек правого основного шасси. На МиГ-21 Ф-13 использовалась оригинальная конструкция уборки шасси, которая была изменена на других МиГах. Связано это прежде всего с различной конструкцией правой и левой стойки шасси.
