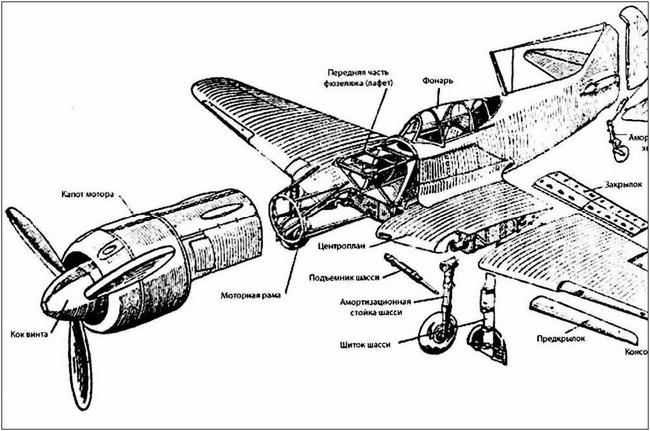

Схема технологического членения самолета.

Оперение — свободнонесущее. Стабилизатор — двухлонжеронный, цельнодеревянный, с фанерной работающей обшивкой, состоит из двух половин, крепящихся к силовым элементам хвостовой части фюзеляжа. Руль высоты имел триммер. Каркас руля — дюралевый, обшит полотном.

Шасси — убирающееся, трехопорное, с хвостовым колесом. Основные стойки имеют масляно-пневматические амортизаторы, а их колеса размером 650x200 мм — пневматические тормоза. Колеса шасси убирались в купола в крыле и закрывались щитками и створками.

Хвостовая свободно ориентирующаяся опора с колесом размером 300x125 мм убиралась в фюзеляжный отсек, закрывавшийся двумя створками.

Управление самолетом — смешанное: элеронами с помощью жестких тяг, рулями высоты и поворота — тросовое. Выпуск и уборка щитков-закрылков — с помощью гидропривода.

Силовая установка состоит из звездообразного 14-цилиндрового двигателя воздушного охлаждения АШ-82ФН с непосредственным впрыском топлива в цилиндры, двухступенчатым приводным центробежным нагнетателем и редуктором. Трехлопастный винт изменяемого шага ВИШ-105В диаметром 3,1 метра оснащен центробежным регулятором оборотов Р-7. Его втулка закрыта коком обтекаемой формы.

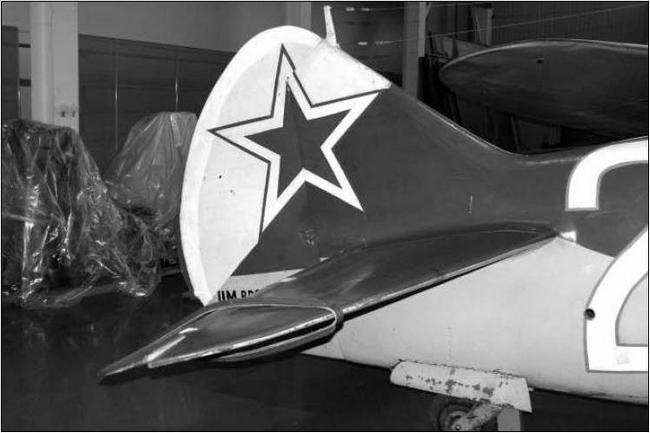

Хвостовое оперение.

Включение форсажа двигателя АШ-82ФН ограничивалось высотой 2000 метров. При этом тяга форсажа была подключена к рычагу переключения скоростей нагнетателя. На первой скорости нагнетателя форсаж был постоянно включен, а при переключении на вторую скорость — выключался.

Взлетный режим: первая скорость нагнетателя, обороты — 2500 в минуту, допустимое время работы — 5 минут, удельный расход топлива — 325 г/л.с. в час.

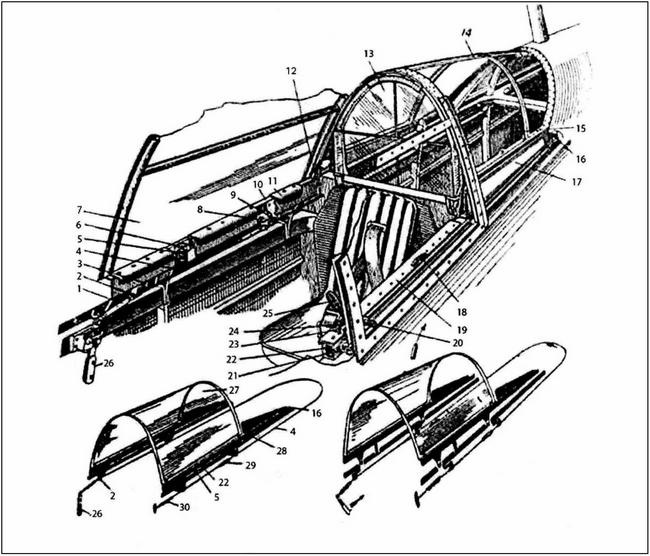

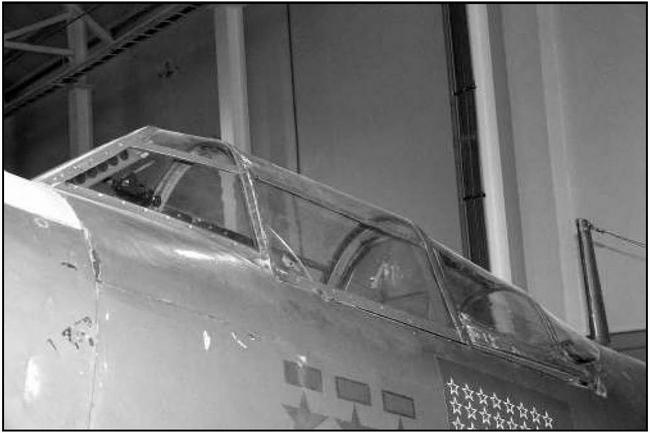

Фонарь кабины пилота.

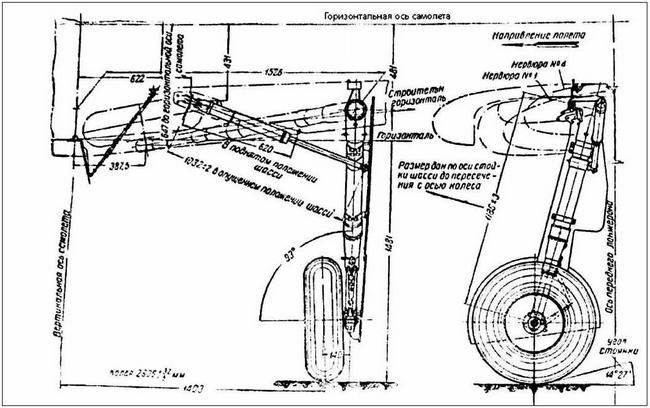

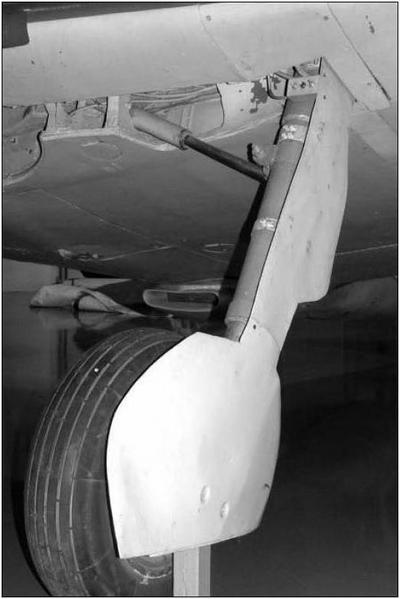

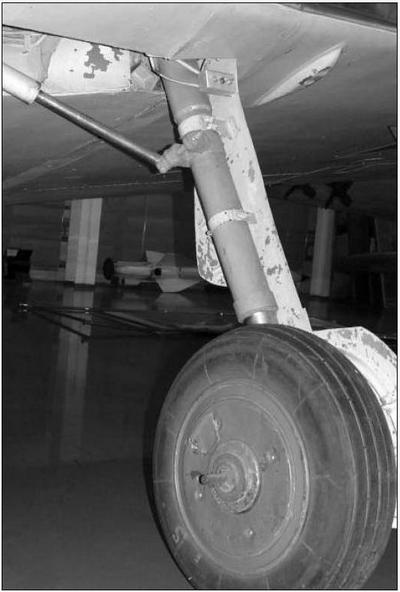

Основная опора шасси.

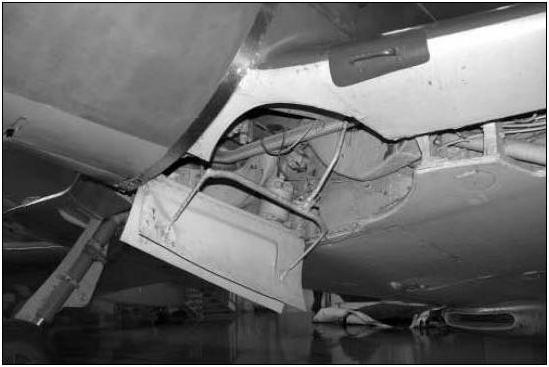

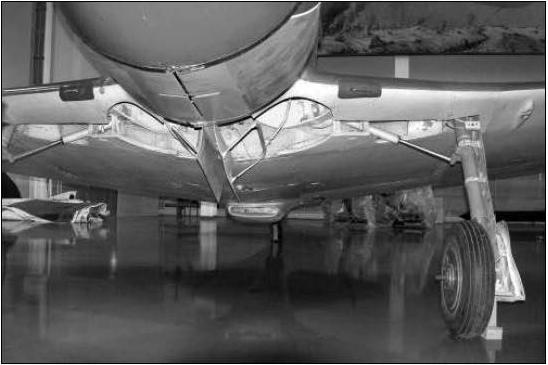

Щитки, закрывающие купола колес основных опор шасси.

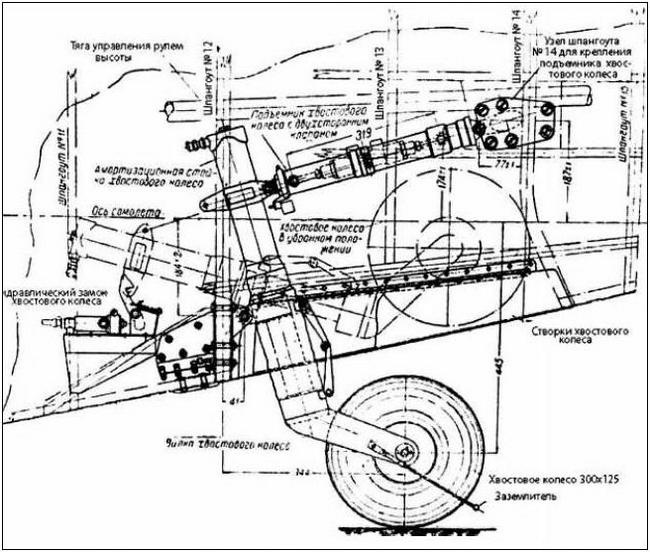

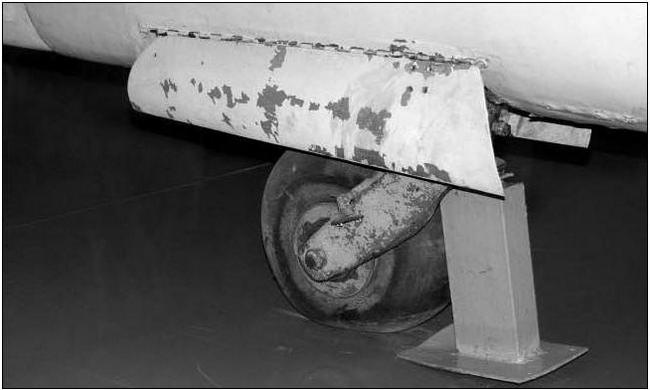

Костыльная опора.

Режим земной номинальной мощности:

— первая скорость нагнетателя, обороты — 2400 в минуту, удельный расход топлива 285–315 г/л.с. в час;

— вторая скорость нагнетателя, обороты — 2400 в минуту, удельный расход топлива 310–335 г/л.с. в час.

Для регулировки температуры мотора предназначались лобовые жалюзи, располагавшиеся в переднем кольце капота, и две створки по бокам его капота. Выхлоп осуществлялся через индивидуальные патрубки. Сотовый маслорадиатор размещен за пятым шпангоутом фюзеляжа, а его воздухозаборник — под центропланом. На выходе туннеля предусмотрена регулируемая заслонка. Мотор запускался сжатым воздухом. Горючее находилось в трех центропланных и двух консольных баках.

Оборудование, кроме стандартного набора пилотажно-навигационных и контролирующих приборов, включало коротковолновые радиопередатчик РСИ-3М и радиоприемник РСИ-4, устанавливавшиеся за бронеспинкой летчика, кислородный прибор КП-12. Гироскопические приборы, устанавливавшиеся на самолеты, запитывались от трубок Вентури, располагавшихся под капотом двигателя.

Электрооборудование включало генератор ГС-10-350 с приводом от двигателя и аккумуляторную батарею 12А-5. Аккумулятор размещался в контейнере, установленном в фюзеляже между шпангоутами № 9 и № 10.

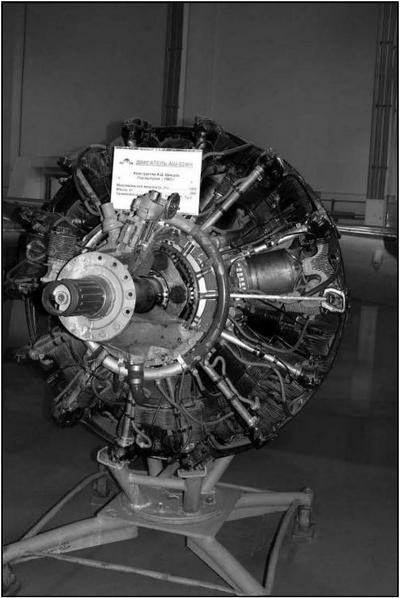

Двигатель АШ-82ФН.

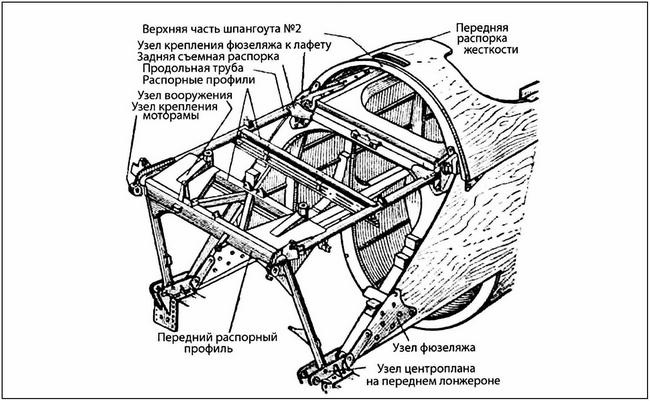

Моторная рама.

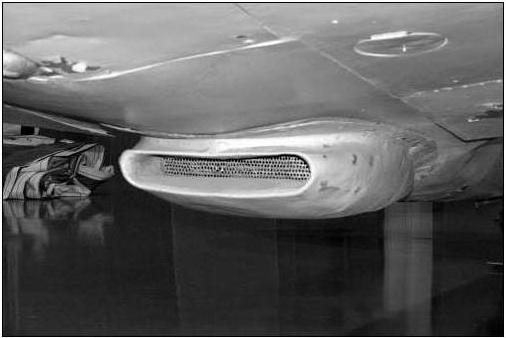

Воздухозаборник маслорадиатора.

Воздушный винт.
