Опытный образец самоходной установки СУ-6 в боевом положении (с откинутыми щитами), орудие находится в положении стрельбы по наземным целям. Ленинград, завод № 185 имени Кирова, лето 1935 года. (АСКМ).

Опытный образец самоходной установки СУ-6 в походном положении, вид сверху. Ленинград, завод № 185 имени Кирова, лето 1935 года. (АСКМ).

Т-26Т (с брезентовым верхом) буксирует 152-мм гаубицу во время парада на Красной площади. Москва, 7 ноября 1933 года (ЦМВС).

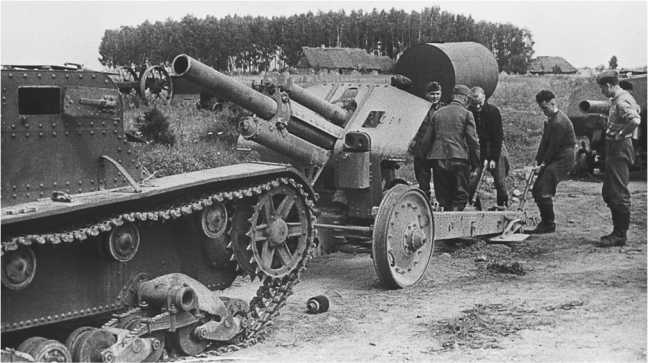

Немецкие солдаты осматривают трофейную советскую технику: тягач Т-26Т (с бронированным верхом) и 122-мм гаубицу М-30. Лето 1941 года, место съемки неизвестно (АСКМ).

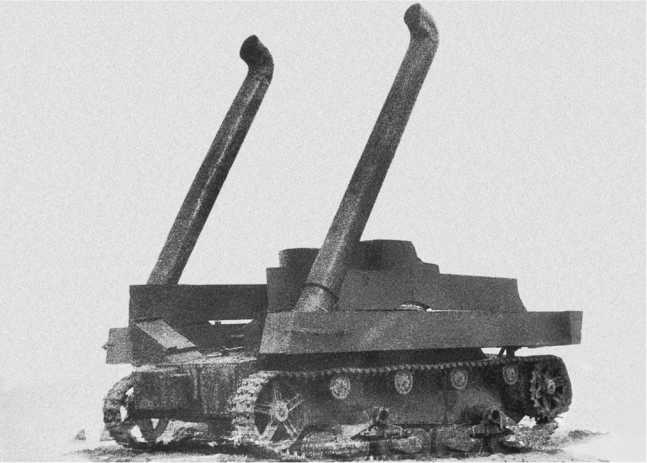

Двухбашенный танк с оборудованием АТ-1 для преодоления водных преград по дну. 1933 год (АСКМ).

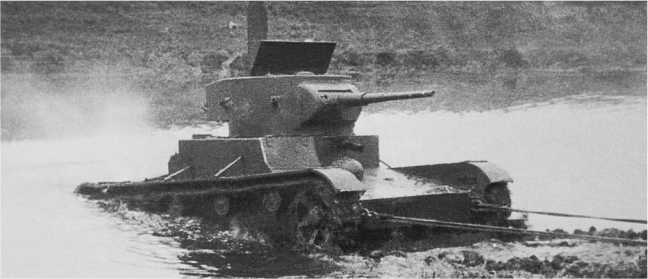

Танк Т-26 с оборудованием для преодоления по дну водных преград конструкции НИБТ полигона. Лето 1935 года (АСКМ).

Испытания ножевого трала, установленного на СТ-26 (без моста). Лето 1933 года (АСКМ).

Катковый минный трал КМТ-26, установленный на СТ-26. НИБТ полигон, июль 1934 года (АСКМ).

Испытание треугольников «стражниц» для преодоления вертикальных препятствий на двухбашенном танке Т-26. НИБТ полигон, апрель 1934 года (АСКМ).

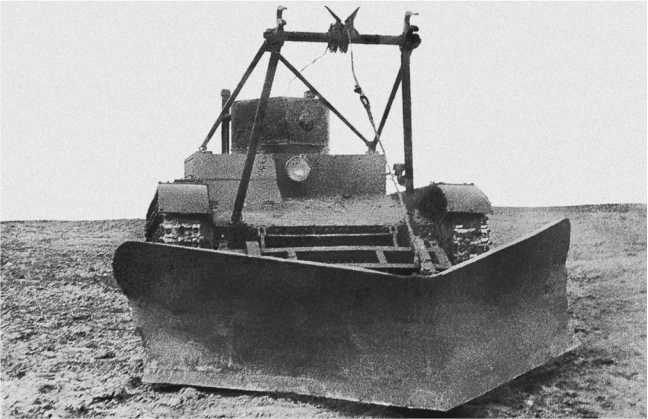

СТ-26 с установленным на нем специальным танковым снегоочистителем. НИБТ полигон, 1935 год (АСКМ).

Продольный разрез танка Т-26-1: А — моторное отделение; Б — боевое отделение; В — отделение управления; 1 — броневой корпус; 2 — башня; 3 — двигатель; 4 — коробка перемены передач; 5 — бортовой фрикцион; 6 — тормоза; 7 — бортовая передача (за броневым листом); 8 — ходовая часть; 9 — перегородка, отделяющая боевое отделение от моторного; 10 — броневые жалюзи над масляным радиатором; 11 — воздушный колпак; 12 — 45-мм пушка 20К; 13 — аккумуляторная батарея; 14 — откидной лобовой щиток водителя; 15 — опорные катки; 16 — тележка подвески; 17 — глушитель.

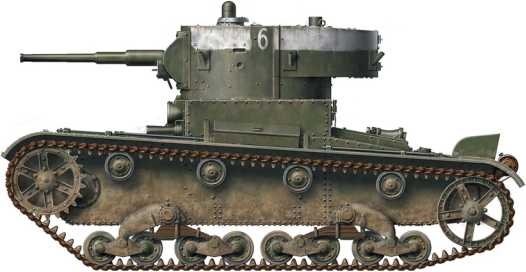

Легкий танк Т-26 из состава 16-го механизированного корпуса. Юго-Западный фронт, июль 1941 года.

Легкий танк Т-26 из состава 20-й танковой бригады. Западный фронт, ноябрь 1941 года.

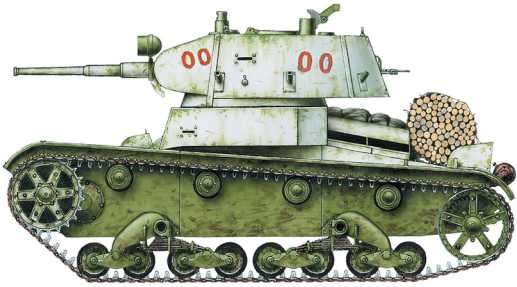

Легкий танк Т-26 (с дополнительным бронированием) из состава 5-й танковой бригады. Западный фронт, ноябрь 1941 года.

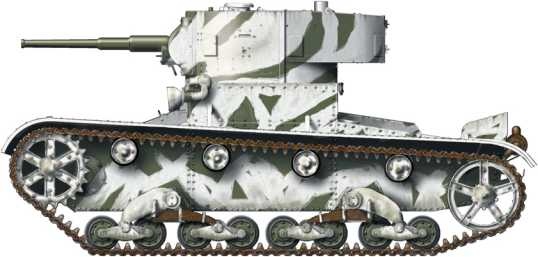

Легкий танк Т-26 выпуска 1935 года, выкрашенный в белый цвет грубыми разводами при помощи кисти. Неизвестная танковая часть, Карельский перешеек, декабрь 1939 года.

Телеуправляемый танк ТТ-26 из состава 217-го отдельного химического танкового батальона. Эта машина была подбита на Карельском перешейке в районе высоты 65,5 в январе 1940 года.

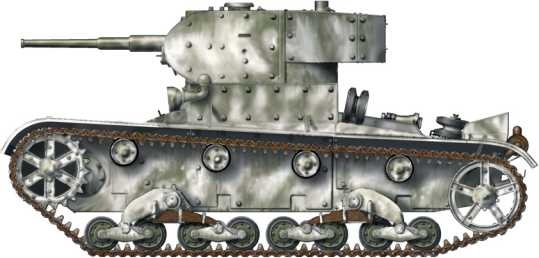

Легкий танк Т-26 выпуска 1939 года в зимнем камуфляже. Предположительно 40-я легкотанковая бригада, Карельский перешеек, февраль 1940 года.

Вид сзади на установку 45-мм пушки 20К в цилиндрической башне танка Т-26. Хорошо виден казенник орудия, слева от него — телескопический прицел ТОП-1, справа — установка спаренного пулемета ДТ и командирская панорама ПТ-К.

Двигатель танка Т-26, вид сзади. Справа хорошо виден кожух вентилятора.

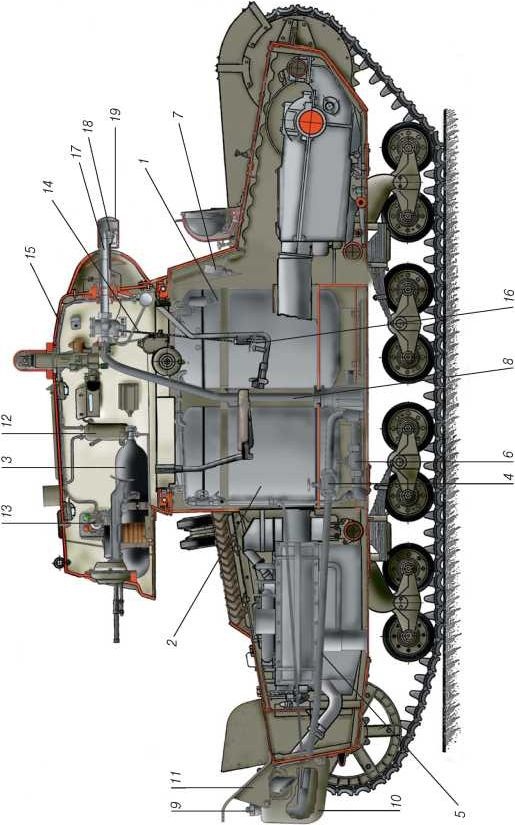

Продольный разрез химического танка XT-133: 1 — резервуар передний; 2 — резервуар задний; 3 — баллон со сжатым воздухом; 4 — вентиль дымопуска; 5 — трубопровод; 6 — вентиль для слива жидкости; 7 — контрольный манометр; 8 — вращающийся трубопровод; 9 — насадка для дымопуска, распыления ОВ или дегазации; 10 — броневой кожух; 11 — щиток насадки; 12 — бензиновый бачок; 13 — башенный редуктор; 14 — электропровод; 15 — воздухопровод; 16 — ножной спуск; 17 — брандспойт; 18 — зажигалка; 19 — броневой кожух.

ХТ-26 из состава 4-й механизированной бригады Белорусского военного округа, осень 1936 года. Машина имеет тактические обозначения, принятые в Красной Армии в 30-е годы. Цвет сплошной полосы обозначал номер батальона, цвет пунктирной — номер роты.
