Нашумевшая история с копированием американского В-29 совершенно затмила в общественном сознании историю разработки первого советского стратегического бомбардировщика, предназначенного специально для несения ядерного оружия. В начале 1949 г., когда уже было ясно, что в СССР близится завершение работ по созданию ядерного оружия, остро встал вопрос о носителе этого оружия. До создания баллистических ракет было еще далеко, а только что завершивший госиспытания самолет Ту-4 имел недостаточную дальность (6000 км). Важнейшей задачей советской авиационной промышленности стало создание подлинно стратегического бомбардировщика с дальностью 12 000 км. Для обеспечения такой дальности (а это примерно равно расстоянию Москва — Лос-Анджелес) требуется большой запас топлива, отсюда растет взлетная масса самолета и соответственно требуются мощные и экономичные моторы, существенно более мощные, чем существовали в то время. Самолет, позднее получивший обозначение Ту-85, проектировало КБ Туполева. Надо сказать, спроектировало его быстро, использовав опыт создания Ту-4.

Для этого уникального самолета требовался и уникальный мотор мощностью 4000 л.с. Таких моторов с большим ресурсом не было не только в СССР, но практически и в мире. Только в США была разработана 4-рядная 28-цилиндровая звезда воздушного охлаждения «Пратт-Уитни» Wasp Major («Оса-старшая») R-4360 мощностью 4300 л.с. со «спиральным» (смещенным в окружном направлении относительно друг друга в каждой звезде) расположением цилиндров. Эта «Оса» была «старшей» («Мажор») в ряду «Ос», начиная от первой в мире двухрядной «Осы» Twin Wasp Junior («Оса сдвоенная младшая» — «Юниор») R-1535 мощностью 625 л.с., разработки 1932 г.

Самый мощный (5000 л.с.) поршневой мотор фирмы «Лайкоминг».

Самым же мощным (5000 л.с.) был опытный 36-цилиндровый («звезда» из 9 рядов по 4 цилиндра в ряд) мотор жидкостного охлаждения XR-7755, разработанный американской фирмой «Лайкоминг». Размеры диаметра цилиндров и хода поршней на этом моторе были предельными для авиационных моторов-162/171 мм. Весил этот монстр 2744 кг. Нам же копировать супермощные моторы было неоткуда. А газотурбинная техника только-только еще начиналась.

Как мы помним, в поршневых моторах по условиям надежного охлаждения эмпирически был найден предельный диаметр цилиндра, равный 160 мм. Соотношение диаметра и хода поршня тоже уже установилось в области около 1. Таким образом, увеличение мощности могло быть получено только увеличением количества цилиндров. Кто мог сделать такой мотор? Конструкторским заделом обладали ОКБ-19 А.Д. Швецова и многострадальное ОКБ-250 В.А. Добрынина. И здесь надо сделать отступление для того, чтобы кратко описать его путь в историю.

Покинув ОКБ Микулина и перейдя в КБ-2 МАИ, с 1939-го по июнь 1941 г. Добрынин с коллегами разрабатывал 24-цилиндровый мотор жидкостного охлаждения М-250, справедливо полагая, что такой мощный (2500 л.с.) мотор потребуется в ближайшем будущем. Этот мотор имел шесть рядов цилиндров по четыре в каждом ряду, угловое расстояние между рядами («развал») было равно 60°. В качестве производственной базы для изготовления мотора была определена площадка моторного завода № 16 в г. Воронеже. По сути, КБ переехало в Воронеж. Ирония судьбы, но первый запуск этого мотора состоялся… 22 июня 1941 г. Вскоре пришлось эвакуироваться, но… завод № 16 поехал в Казань, а КБ Добрынина — в Уфу, куда на территорию завода комбайновых моторов был эвакуирован рыбинский завод № 26 вместе с ОКБ В.Я. Климова. Нечего и говорить, что всем стало не до М-250. Надо было заниматься выпуском советской «Испано-Сюизы», т. е. климовских М-103 и позже М-105. В 1943 г. КБ Добрынина переводят в Рыбинск, где на месте бывшего передового моторного завода № 26 в частично уцелевших после немецких бомбежек цехах функционирует ремонтный (те же моторы М-103) завод моторов, которому присвоен номер 36 (позже и ОКБ Добрынина по (ложившейся традиции будет именоваться одинаковым номером с заводом, а именно ОКБ-36). Объем ремонта большой, моторы непрерывно поступают с фронта.

Здесь Добрынин продолжает работу над созданием своего мотора. Но с 1944 г. на этой площадке разворачивается серийное производство швецовского мотора АШ-62ИР (в просторечии «Ирочки») с редуктором, что отражено в индексе мотора. Этот мотор требовался в больших количествах, так как он ставился на «советский дуглас» Ли-2, долгое время (с учетом быстрого темпа развития техники) являвшийся основным транспортным самолетом. Уже после прекращения его регулярной эксплуатации он еще долго продолжал летать в Арктике, демонстрируя свою хорошую надежность. Позже (с 1947 г.) этот мотор перешел на другого долгожителя — знаменитый биплан Ан-2. Война закончилась, для расширения выпуска моторов требовалось оборудование (основная ого часть осталась в Уфе), которое завезли частично из Перми (тамошний завод № 19 уже готовился к переходу на производство реактивных газотурбинных двигателей), частично из Германии по соглашению о репарациях. Завод № 36 стал производить серийно следующий, родственный АШ-62ИР, швецовский мотор АШ-73ТК для уже известного нам Ту-4. Пермь и Рыбинск, судьба сводила их не один раз то в качестве партнеров, то в качестве конкурентов.

Коллектив Добрынина упорно работает над своим мотором, но в 1946 г. получает задание на еще более мощный (3500 л.с.) мотор на основе предыдущего М-250. Надо сказать, что специальное приборное оборудование, жизненно необходимое для исследования и доводки моторов, в СССР тогда практически отсутствовало. Например, не было осциллографов. Когда в 1945 г. советские инженеры ознакомились с лабораторным оснащением испытательных стендов в Германии, то они были поражены, насколько далеко ушли немцы в исследовании тонких эффектов. У нас же доводка шла на основе интуиции инженеров и подчас рискованных экспериментов. Так, для исследования колебаний лопастей винта один из ведущих специалистов ОКБ-36, начальник отдела прочности Е.М. Бермант спроектировал металлическую клетку, в которой лично с помощью стробоскопа наблюдал за формами колебаний лопастей винта во время работы на стенде. Эта клетка с исследователем находилась в одном метре от плоскости вращения винта [15] на работающем моторе.

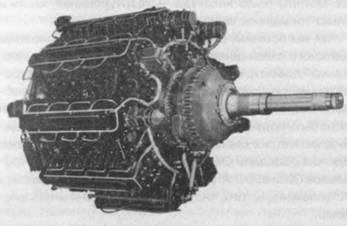

В 1948 г. этот новый мотор проходит госиспытания, но как раз в это время выявляется острая потребность в 4-тысячнике для Ту-85 — и… снова в путь. К моменту начала летных испытаний (1951 г) Ту-85 были готовы два мотора: 28-цилиндровая 4-рядная «звезда» воздушного охлаждения АШ-2ТК Швецова и 24-цилиндровый (6 продольных рядов по 4 цилиндра) мотор ВД-4К Добрынина. Соотношение диаметра цилиндров и хода поршня (D/S) на моторе ВД-4К было 148–144 мм. Если посмотреть «родословную» этого мотора по соотношению D/S, то мы увидим, что ближе всего к нему находится мотор М-105: диаметры цилиндров совпадают, но ход поршня меньше. Но на этом сходство заканчивается. Зарубежных работающих аналогов этого мотора (шестирядных «звезд» жидкостного охлаждения) не было. Неслучайно этот мотор (ВД-4К) имел и хорошие массовые характеристики: отношение мощности к массе мотора составляло 2, т. е. по этому показателю он был на мировом уровне. Мотор Швецова оказался тяжелее.
