Дело в том, что при нагревании вода выделяет воздух, следовательно, в ледяной ящик с отливной водой попадают частицы воздуха, которые потом, входя приемной трубой в циркуляционную помпу, могут портить ее действие. При вращении воды выделение воздуха происходит очень успешно. От центробежной силы вода, как более тяжелое вещество, стремится к окружности, а пузырьки воздуха – к центру, где они струйкой выходят кверху.

Если льдом засорит приемное отверстие ледяного ящика, то циркуляционная помпа переводится в этот ящик, который тогда наполняется горячей водой, освобождающей отверстие ото льда. Практика показала, что самое лучшее эти клапаны всегда держать немножко открытыми; при этом небольшая часть теплой воды будет идти в ледяной ящик, а остальная выливаться за борт. От этого вода в теплом ящике нагревается лишь на несколько градусов. Когда льдом начинает засорять отверстие, то вода в холодильнике становится горячее, а вслед за этим поднимается температура и в ледяном ящике, что усиливает таяние, освобождая отверстие ото льда. Таким образом, ледяной ящик действует автоматически.

Кроме вышеописанного устройства, к ледяному ящику приспособлено паровое отопление, дающее возможность во всякое время подогреть воду в нем.

На случай стоянки ледокола без работы в очень холодное время в машину проведено паровое отопление, и в разных местах у колонн поставлены паровые камины.

Ступицы винтов надеваются на валы и крепятся специальными гайками. Лопасти съемные; каждая крепится 7 болтами, диаметр которых значительно больше, чем это требуется правилами Ллойда. Толщина лопастей точно так же вдвое больше, чем это делается обыкновенно.

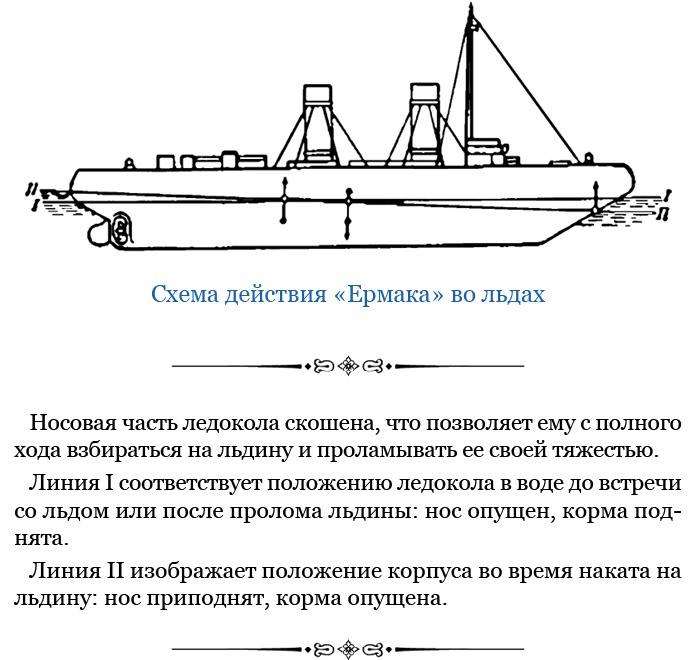

Некоторая особенность имеется в устройстве дейдвудных труб. Обыкновенно в них дается доступ воде, а на «Ермаке» валы вращаются в масле, которое все время туда накачивается специальным приспособлением по каплям и вытекает через сальник, поставленный у конца вала.

На ледоколе «Ермак» имеется 6 главных паровых котлов. Они двойные, с 6 топками каждый. Огненные коробки разделяются между собою кирпичной стенкой, сложенной из лекальных кирпичей. Сделано приспособление, чтобы часть воздуха поступала непосредственно в пустоту кирпичной стенки, понижая ее температуру, и, выходя в огненную коробку, содействовала полному сгоранию газов.

Диаметр котлов – 15 ф.

Длина котлов – 20 ф. 3 д.

Топки из волнистого железа диаметром – 3 ф. 9 1/2 д.

Нагревательная поверхность – 27 600 кв. ф.

Поверхность колосников – 800 кв. ф.

Рабочее давление – 160 английских (178 русских) фунтов.

Котлы обделаны жарозадерживающей мастикой не только с боков и сверху, но и снизу.

Для парового отопления и электрического освещения на ледоколе имеется вспомогательный котел, поставленный в центре судна, в ближайшем соседстве с динамо-машиной и спасательной помпой, так что во время якорной стоянки пар из этого котла не распространяется по судну, а короткой особенной трубой прямо доходит до места своего назначения. Это очень сберегает топливо.

Помповое устройство на «Ермаке заслуживает внимания. Вопросом об водоотливной системе я занимаюсь с мичманского чина, и на ледоколе применена часть моей опытности в этом деле; но сделать полностью все, что хотел, мне не удалось, ибо то, что не было оговорено на предварительном соглашении, вводить потом было трудно.

У «Ермака» в центре судна на вышине 8 футов от верхнего дна помещается камера, доступ в которую сделан только сверху. Над этой камерой стоит, как было сказано выше, паровой котел, а в камере – поршневая помпа Бортингтона, которой дано название спасательной. Какие бы части судна ни наполнялись водой, это не влияет ни на вспомогательный паровой котел, ни на помпу. Пар от парового котла в помпе и отработанный пар от нее изолированы от всего судна. Отработанный пар может быть пущен в трубу вспомогательного котла для усиления тяги.

Спасательная помпа может брать 10 тонн воды в минуту. Она соединяется с магистральной трубой, идущей через все судно, и с золотником, от которого можно подавать четыре 6-дюймовых резиновых шланга на другое судно для отливания воды из него. Золотник стоит на средней палубе, следовательно, на высоте 3 футов от воды. Против золотника сделаны порта, так что шланги не приходится подымать кверху, ибо такой подъем уменьшает всасывающую силу помпы.

Соединение с магистральной трубой имеет диаметр 12 дюймов, и такой же диаметр имеет вся магистральная труба, идущая от носового отделения до кормового. От помпы, кроме того, проведены отростки в обе кренящие камеры, которые помещаются в ближайшем соседстве с помповым отделением. В самом отделении помещается 8 клинкетов, посредством которых можно переднюю часть магистральной трубы и заднюю часть ее, равно как и два отростка в кренящие цистерны, по желанию, обращать или в приемные трубы, или в отливные.

Благодаря такому устройству можно, не выходя из помповой камеры, брать воду из любого кренящего или дифферентирующего отделения и перекачивать в другое. Так, например, можно взять воду из носового отделения и перекачать в кормовое; взять из кормового и перекачать в правое кренящее; взять из правого кренящего и перекачать в левое кренящее и т. п.

Магистральная труба идет по верхнему дну и сообщается с каждым из больших отделений особою ветвью с клапаном. Клапаны сделаны самоотпирающимися, но с приспособлением для запирания их. Когда клапан заперт, то труба совершенно разобщена от отделения, а когда шток отдан, то клапан может подняться для выкачивания воды, но он тотчас же закроется, если вода почему-нибудь из магистральной трубы пойдет в это отделение. Если же шток продолжать отпирать до конца, то клапан приоткроется немного. Это сделано для того, чтобы его оторвать с места, если его присосало, и чтобы промыть сетку, если последняя загрязнится и не будет возможности очистить ее руками.

Кроме спасательной помпы, для осушения главных отделений приспособлены еще 4 циркуляционные машинные помпы. Они могут брать воду из магистральной трубы и непосредственно из тех отделений, где они стоят. Клапаны, которыми они соединяются со своими отделениями, подобны клапанам магистральной трубы – самоотпирающиеся. Как только ледокол снимается с якоря, шток поднимается кверху, и клапан ставится на самоотпирание. При действии циркуляционной помпы она берет воду из ледяного ящика.

Для того чтобы она брала воду из своего отделения, надо лишь закрыть сообщение ее с ледяным ящиком. По мере того как будет запираться этот клинкет, помпа начинает тянуть воду из своего отделения. Следовательно, все дело сводится к запиранию одного клинкета. Это очень просто.

Для выкачивания малой воды на ледоколе имеется общеосушительная труба в 5 дюймов, которая соединена и с отделениями в междонном пространстве, и с отделениями на верхнем дне. Из этой трубы берут воду пожарные и трюмные помпы.

Так как ледокол назначается работать в зимнее время, то на нем сделаны приспособления против холода. С этой целью все выходы на верхнюю палубу сделаны не через люки, а через рубки, и повсюду устроено так, что две двери разобщают холодные места от жилых помещений. Все борта ледокола в жилых помещениях, а также непроницаемые переборки, отделяющие жилые места от нежилых, покрыты пробковым порошком в два раза, а затем поставлена на расстоянии от 6 до 12 дюймов внутренняя обшивка, состоящая из двух слоев дерева, в 3/4 дюйма каждый, с прослойкой из смоленого войлока. Это оказалось достаточной изоляцией; тем не менее ни одна из коек на ледоколе не поставлена у холодного борта. Все койки, как офицерские, так и командные, стоят у теплых перегородок.
