Модернизация

Все четыре корабля вывели из строя для модернизации между 1885 ("Геката") и 1889 г., во время которой их оборудовали дополнительными надстройками вокруг бруствера, а палубы бруствера и верхняя получили дополнительные подкрепления. В носу добавилась водонепроницаемая переборка и дополнительная платформа, появился фальшкиль. Поскольку на навесной палубе появились скорострельные орудия, её пришлось несколько расширить.

Броненосцы береговой обороны класса "Циклоп"

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Циклоп"

"Тэмс Айрон Уоркс"

10.09.1870

18.07.1871

4.05.1877

156782 ф.ст.

"Горгона"

"Палмерс"

5.09.1870

14.10.1871

19.03.1874

141254 ф.ст.

"Геката"

"Даджен"

5.09.1870

30.09.1871

24.05.1877

143310 ф.ст.

"Гидра"

"Нэпир"

5.09.1870

28.12.1871

31.05.1876

194334 ф.ст.

Размерения, м

68,6 х 13,72x4,94

Водоизмещение, т

3480 (после модернизации 3560), корпус и броня 2730, оборудование 750

Вооружение

4 10" 18-тонных дульнозарядных нарезных (вес бортового залпа 744 кг)

Броня, мм

пояс 152-203, бруствер 178-229, башни 229-254, боевая рубка 203-229, палуба 38, обшивка 25-32, подкладка 230-280 (тик) (общий вес бронирования 1130 т)

Механизмы

"Циклоп", "Гидра": 2 комплекта компаунд ("Джон Элдер"), 2 цилиндра высокого давления (диаметр 787 мм), 2 цилиндра низкого давления (диаметр 1448 мм), ход поршня 686 мм, "Циклоп": индикаторная мощность 1660 л.с, 11 уз, "Гидра": индикаторная мощность 1472 л.с, 11,2 уз,

"Геката", "Горгона": 2 комплекта горизонтальных 4-цилиндровых простого расширения, прямого действия ("Равенхилл"), диаметр цилиндра 1143 мм, ход поршня 610 мм, "Горгона": индикаторная мощность 1670 л.с, 11 уз, "Геката": индикаторная мощность 1755 л.с, 10,9 уз,

Запас топлива, т

270(уголь)

Экипаж, чел.

156 (после модернизации 191)

"Циклоп"

Прибуксирован для достройки в Девонпорт в январе 1872 г. и помещён до готовности в апреле 1877 г. в 1 -ю дивизию Резерва, затем придан Эскадре специальной службы (апрель-август 1878 г.), после чего выведен в резерв в Чатеме. Модернизация в 1887-1889 гг. в Портсмуте: надстройки вдоль бортов, сетевая защита, скорострельные орудия. Участвовал в маневрах в 1887, 1889, 1890 и 1892 гг., затем переведён в состав Резервного флота. В 1901 г. исключён из списков активного флота.

"Горгона"

Прибуксирована в апреле 1872 г. и помещена в резерв в Девонпорте. Служила в качестве тендера "Кембриджа" в период с 1874 по 1877 г., после чего введена в строй для Эскадры специальной службы на период апреля-августа 1878 г. С 1878 г. снова тендер "Кембриджа". Модернизация в 1888-1889 гг., участвовала в маневрах 1887, 1889, 1890 и 1892 гг. После этого в составе Резервного флота в Девонпорте до исключения из списков в 1901 г.

"Геката"

Пришла в Девонпорт в апреле 1872 г. и достраивалась до 1877 г. Введена в строй для Эскадры специальной службы в апреле 1878 г., в августе 1878 г. выведена в резерв в Девонпорте. Модернизация в 1885-1886 гг., участвовала в маневрах 1887, 1889, 1890 и 1892 гг., затем в составе Резервного флота в Девонпорте до исключения из списков в 1901 г.

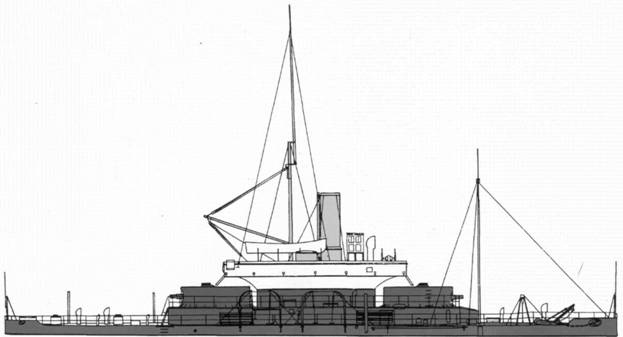

«Геката» в 1878 г.

"Гидра"

Пришла в Девонпорт в августе 1872 г. и неспешно достраивалась до 1877 г. В апреле 1878 г. введена в строй для Эскадры специальной службы, в августе 1878 г. выведена в резерв в Ширнессе. Служила тендером "Дункана", на зиму становилась в док. Модернизация в 1888-1889 гг., участвовала в маневрах 1887, 1889,1890 и 1892 гг. Находилась в Резервном флоте в Чатеме до исключения из списков 1901 г.

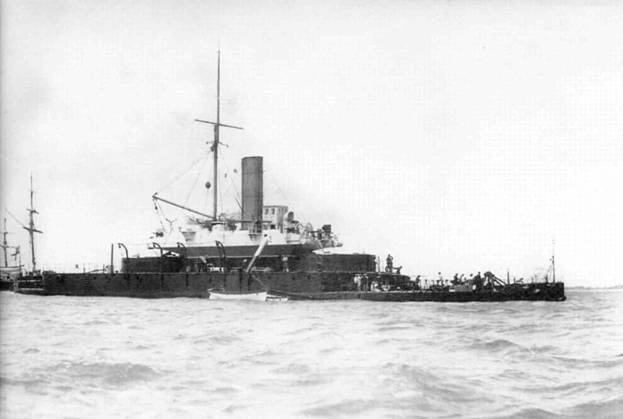

«Гидра» после вступления в строй

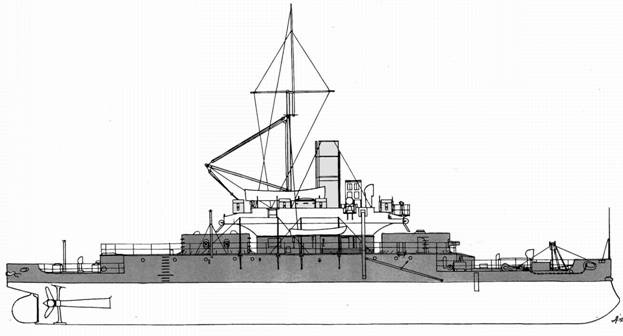

Броненосец «Гидра»

Все четыре корабля проданы на слом в 1903 г. по 8400 ф.ст. за каждый.
