Хотя “на бумаге” орудия ГК с большим углом возвышения сулили множество преимуществ, на практике пришлось сразу столкнуться с недостатками. При стрельбе по надводным целям главный недостаток новых установок заключался в большом разбросе снарядов в залпе. На артиллерийских испытаниях 1933 года разброс на дистанции 19300 м достигал 483 м. Хотя установки модели “Е” и проектировались как универсальные, зенитный огонь главным калибром оказался мало эффективным из-за недостаточной скорострельности и скорости ГН. Кроме того, разделение постов и приборов управления огнем на низких и высоких углах возвышения усложняло переход от стрельбы по надводным целям к стрельбе по воздушным и наоборот. Очень раздражал прислугу башен и сильный шум от насосов в нижнем отделении.

Подача снарядов повторяла конструкцию башен моделей “С” и “D”, но имелось два подъемника вместо одного. Для стрельбы по надводным целям бронебойные и фугасные снаряды вручную подавались из погреба под броневой нижней палубой в перегрузочное отделение, откуда подъемник “толкающего” типа поднимал их в боевое отделение с максимальной скоростью 4 снаряда в минуту. Дальше они заряжались в орудия и досылались гидроприводом. Для стрельбы по самолетам дополнительная пара подъемников подавала фугасные снаряды из перегрузочного отделения. Расположенные в передней части центрального ствола, эти подъемники облегчали смену боезапаса и позволяли повысить скорость стрельбы, но из-за них размер центрального ствола и нижнего отделения увеличился, башня стала тяжелее. Установка взрывателей производилась вручную на лотке. Заряды также вручную подавались из погреба под складской палубой в перегрузочное отделение, где укладывались в подъемники “ковшового” типа, которые обеспечивали максимальную скорость подачи 4 полных заряда в минуту. В боевом отделении их вручную вынимали из “ковша” и укладывали в ствол. Для защиты от пламени между перегрузочным зарядным отделением и погребами имелись поворотные ставни. Кроме, того зарядные и снарядные подъемники сверху и снизу снабжались пламянепроницаемыми дверями.

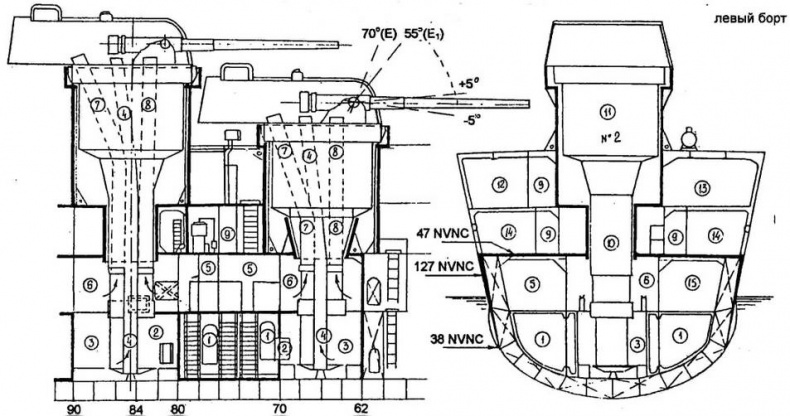

НОСОВЫЕ БАШНИ МОДЕЛИ “Е” КРЕЙСЕРА “ТАКАО” (сечения по ДП и шпангоуту 84)

1 - зарядный погреб; 2 - пламянепроницаемый барабан; 3 - перегрузочное отделение; 4 - зарядный “ковшовый” подъемник; 5 - снарядный погреб; 6 - перегрузочное отделение со снарядными каретками; 7 - “толкающий” подъемник для бронебойных и фугасных снарядов (стрельба на низких углах возвышения); 8 - “толкающий” подъемник для “зенитных” фугасных снарядов; 9- проход; 10 - центральный ствол башни; 11 - нижнее (энергетическое) отделение; 12 - кабинет начальника финслужбы; 13, 14 - офицерская кают-компания и каюты; 15 - вспомогательное помещение

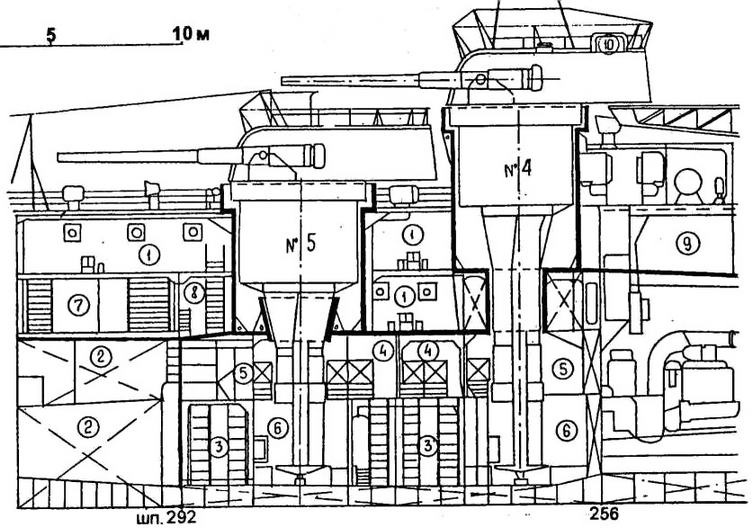

КОРМОВЫЕ БАШНИ (сечение по ДП)

1 - кубрики; 2 - нефтяные цистерны; 3,4 - зарядные и снарядные погреба; 5,6 - перегрузочные снарядное и зарядное отделения; 7 - холодильник и дистилляторная установка; 8 - проход; 9 - отделение электромторов; 10 - 6-м дальномер типа 14

Боезапас на 1200 выстрелов (120 на ствол) состоял сначала из 4 снарядов типа 91: бронебойного с донным взрывателем типа 13 №4 модиф.1 и 3,11 кг взрывчатого вещества типа 91 (тринитроанизол или ТНА), “общего назначения” (“коммон”) с головным дистанционным взрывателем типа 91 и 8,17 кг ТНА и двух учебных (без взрывателя и с головным дистанционным типа 91).

5.5.2. Зенитный калибр.

Число 12-см/45 зениток типа 10 года на новых крейсерах уменьшили до четырех, поскольку ожидалось, что для целей ПВО будут использоваться и орудия главного калибра, имевшие такую же досягаемость по высоте. Зенитки в одиночных установках модели “В ” с щитами и электрогидравлическим приводом располагались по бокам от дымовых труб на зенитной палубе (шельтердеке). В 1932-42 годах эти орудия использовали 5 типов снарядов: фугасный типа 91 (1,7 кг “шимозы”) с дистанционным взрывателем типа 91, пристрелочный с дистанционным взрывателем типа 91 (замедление до 30 с), осветительный (с 30 марта 1938 года осветительный типа “А”) и учебный с таким же взрывателем оба и учебный без взрывателя.

5.5.3. Легкое зенитное вооружение.

Постоянный прогресс авиации в 20-е годы стимулировал разработку зенитного оружия средней дальности, в частности, для защиты важных объектов на надстройках. В то время японцы еще не имели подобного оружия, поэтому по бокам от задней дымовой трубы решили установить две легких зенитных автоматических пушки фирмы Виккерс калибром 40-мм, которые завозились из Англии. Эти пушки имели низкую начальную скорость снаряда (600 м/с) и эффективную дальность стрельбы (2500 м), поэтому с середины 30-х годов их стали заменять на 25-мм автоматы и 13-мм тяжелые пулемёты.

Для ближней ПВО на носовой надстройке стояли два также поступавших по импорту из Англии 7,7-мм пулемета (см.2.4.2).

5.5.4. Торпедное вооружение.

Хотя крейсера “класса А” предназначались в первую очередь для артиллерийского боя, разработка 61-см торпед дальнего действия заставила пересмотреть взгляды на использование этих кораблей и дать им еще и мощное торпедное вооружение. Вместо неподвижных ТА между средней и верхней палубами, принятых на предыдущих крейсерах этого класса, на типе “Такао” установили четыре (по 2 на борт) двух-трубных поворотных ТА типа 89 (1929 года) на уровне верхней палубы. При этом постарались максимально учесть взгляды Ю.Хираги на опасность, которую представляют собой надводные ТА для корабля-носителя. Тем более, что боеголовки торпед, которые должны были нести крейсера типа “Такао” были гораздо мощнее и результаты их взрыва на борту имели бы гораздо более серьезные последствия. Поэтому ТА рас-положили на спонсонах в средней части корабля между верхней палубой и шельтердеком. Это частично выносило их за борт и удаляло от МКО, уменьшая возможные повреждения в случае взрыва торпед. Во время боя разворот ТА за борт еще больше удалял боеголовки от корпуса корабля. Наконец, вне ТА боеголовки торпед защищались футлярами из стали Дюколь. Хотя сначала крейсера проектировались с 12 торпедными трубами в строенных аппаратах, значительный верхний вес и недостаток места заставили принять двухтрубные ТА частично прикрытые, щитами, Разворачивались они обычно с помощью электрогидравлического привода, но можно было поворачивать их и вручную. Торпеды выстреливались сжатым воздухом, но при необходимости и пороховым зарядом,

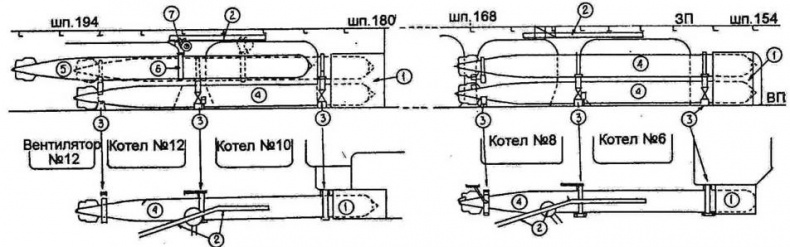

ТОРПЕДНОЕ ВООРУЖЕНИЕ КРЕЙСЕРОВ ТИПА “ТАКАО” ХРАНЕНИЕ ЗАПАСНЫХ ТОРПЕД
