Образцовые броненосцы Франции. Часть II. “Карно” (1891-1922) - Николай Пахомов

Общий срок восстановления обеих 305-мм башен “Карно” сейчас не может быть определён очень точно, так как он остаётся подчинённым результату дополнительных осмотров после выгрузки башен; всё-таки, принимая в расчёт повреждения, констатированные в настоящее время, кажется, что следует предположить, что, начиная с того момента, когда работы будут действительно предприняты, будет необходим срок по крайней мере девять месяцев...

Во всяком случае мы не можем помышлять о том, чтобы предпринимать в настоящее время работы такой значимости с сокращённым персоналом, которым мы располагаем, мы также предлагаем поручить их выполнение индустрии...”.

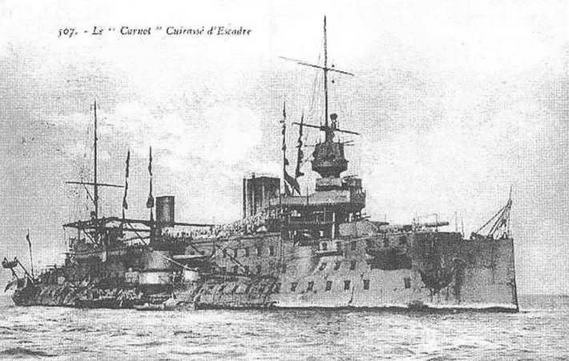

“Карно” на Тулонском рейде. 1907 г.

И записка завершалась такой тяжёлой фразой, преисполненной безрадостными намёками: “Наконец, хотя до настоящего времени не было констатировано ничего ненормального в функционировании обеих боковых 27-см башен, осмотр, проведённый бортом по нашему запросу, в клетчатом отсеке, расположенном под фундаментом этих башен, обнаружил некоторую усталость заклёпок в радиальных переборках подкрепления, мы собираемся приступить к подробному осмотру этих башен, осмотру, о котором мы дадим отчёт как можно скорее”.

Обсуждаемая записка была передана министру, дальнейшие события развивались довольно быстрыми темпами, так как уже 9 декабря было принято решение поручить ремонтные работы частному предприятию. 28- го числа того же месяца, договор по взаимному соглашению был передан фирме Поль Бурсье и Жолидон (Paul Boursier et Jolidon) в Тулоне, квартал Родэйак. Доведённый до сведения фирмы 3 января 1908 года, он предусматривал демонтаж башен, как предусматривал инженер Даво, так же как усиление фундаментов, в соответствии с чертежами и техническим заданием, составленными им. А именно, ремонт будет состоять в замене всей деформированной листовой обшивки и всех расшатанных заклёпок. Сборка и регулировка башен также входили в обязанности подрядчика; он может распоряжаться, когда в этом наступит необходимость, подъемными устройствами и средствами остропливания Флота, так же как персоналом, необходимым для работ.

Все работы будут выполнены по заранее обусловленной цене в 109000 франков и срок осуществления 7 месяцев, считая с момента уведомления фирмы.

Специальная статья договора предусматривала, что, если во время предписанных работ, окажутся необходимыми не предусмотренные работы, фирме будет дан один или несколько добавочных актов. 8 декабря корабль был выведен в специальный резерв.

1908 год. 3 июня инженер Даво по вопросу ремонта напишет новую 32-х страничную записку. Несмотря на её большой интерес, конечно невозможно дать даже заключение этого документа, составленного после выгрузки башен и тщательного обследования состояния их фундаментов. Однако мы предоставим читателю некоторые особенно характерные извлечения.

“Никакой деформации самой листовой обшивки фундаментов не замечалось, но её склёпывание с крепёжными угольниками на броневой палубе очень сильно пострадало; большинство заклёпок этой области свободно болтаются в своих отверстиях. Крепление фундаментов на броневой палубе больше не имело, таким образом, никакого значения во время последних стрельб корабля и этим объясняются чрезмерные откаты башен, зарегистрированные бортом...

Как мы указывали в нашей записке от 30 сентября 1907 года, мы получили почти полную уверенность, что опорное кольцо, помещённое вверху фундамента носовой башни должно было быть полностью отсоединённым от неподвижной брони башни. Этот прогноз полностью подтвердился...

На прилагаемом чертеже мы уточнили места заклёпок, состояние которых было найдено дефектным. Этот чертёж показывает, что фактическая конструкция фундаментов заметно отличается от той, что показана на чертежах “соответствующих выполнению”, которыми мы располагали во время составления нашей записки от 30 сентября. Она также отличается от той, что была предписана министерской телеграммой от 31 октября 1893 г., так как в соответствии с этой телеграммой, оба нижних ряда горизонтальных поперечных связей набора фундамента носовой башни должны быть расположены таким образом, чтобы разделять на три равные части расстояние между опорной короной и броневой палубой.

Кормовая башня должна была получить только единственный ряд промежуточных поперечных связей, по середине высоты кольца. Однако в действительности обе башни включают два ряда промежуточных поперечных связей, и в частности для носовой башни, они расположены соответственно в 0,53 м и 2,75 м ниже верхней плоскости. Но что ещё более серьёзное, на каждой башне мы нашли нижний ряд дыр в угольнике по внутреннему основанию, свободным от всех заклёпок...

Другая констатация, также представляющая некоторый интерес, следующая: “вырезы, сделанные во время строительства в обоих кольцах, которые образовывают нижнюю часть обоих фундаментов, не имели одинаковых размеров: внешнее кольцо несёт овальные отверстия размером 200x300 мм, а внутреннее кольцо отверстия 300x480. Эти отверстия, следовательно, не соответствовали друг другу и надо было привнести некоторое дополнение в чертёж внутреннего кольца.

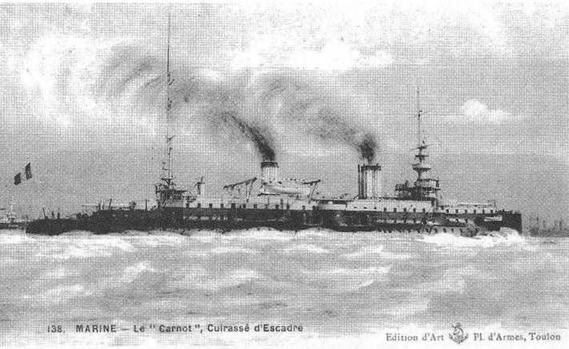

“Карно ” в период службы до 1908 г.

Эти отверстия, цель которых состоит в том, чтобы дать возможность склепать угольник и гнутый лист, снаружи окаймляющие основание фундамента, намного больше тех, которые существуют в аналогичных установках; они были потом заткнуты заглушками на гужонах, что не компенсирует в дальнейшем ослабление, вызванное первоначальными вырезами. Кроме того, внешняя окружность фундаментов вырезана не только у основания, но и по всей высоте, что мало одабривается и к тому же старательно избегается в последних установках фундаментов. Радиальный набор также слишком изрезан. Что касается внутренней окружности, то она состоит только из простых обручей и скоб от внутренних угольников предыдущих наборов корпуса...

Для сравнения надо отметить, что фундаменты 305-мм башен “Бувэ” состояли из 7 горизонтальных поперечных связей для носовой и 5 для кормовой, на “Масэна” и “Шарль-Мартэль” соответственно 6 и 4...

Прежде чем рассматривать средства, способствующие избежанию новых повреждений, необходимо напомнить, что силовое кольцо, расположенное вверху опорного кольца носовой башни было установлено для того, чтобы уменьшать проседание этого кольца в момент стрельбы. Проседание, предвиденное согласно испытаниям, осуществлённым на модели в масштабе 1/Ю, было признано недопустимым, как об этом свидетельствует записка Дирекции Кораблестроения Тулона от 12 мая 1894 года. Соответственно, фундамент уже получил целую серию подкреплений, предписанную министерской телеграммой от 6 марта и 11 ноября 1893 года.

Роль, предназначенная для опорного кольца, состояла в том, чтобы оказывать сопротивление воздействию собственной стрельбы без деформации и, напротив, смочь деформироваться как можно локальнее, в случае попадания снаряда в неподвижную броню. Очень вероятно, что, в связи с почти полным отсутствием гибкости этого кольца деформации должны были начаться
