Скорострельность 900 выстрелов в минуту. Начальная скорость пули 810 м/с. эффективная дальность огня 600 метров. Длина 1029 мм, масса 11,8 кг.

Пулемет Тип 1 калибра 12,7 мм (Хо-103) представлял собой японский аналог американского пулемета Browning. Питание пулемета ленточное, из такой же ленты с металлическими разъединяемыми звеньями. Скорострельность 900 выстрелов/ мин, начальная скорость пули 780 м/с, эффективная дальность огня 650 метров. Длина пулеметов 1.24 метров, масса 21,8 кг.

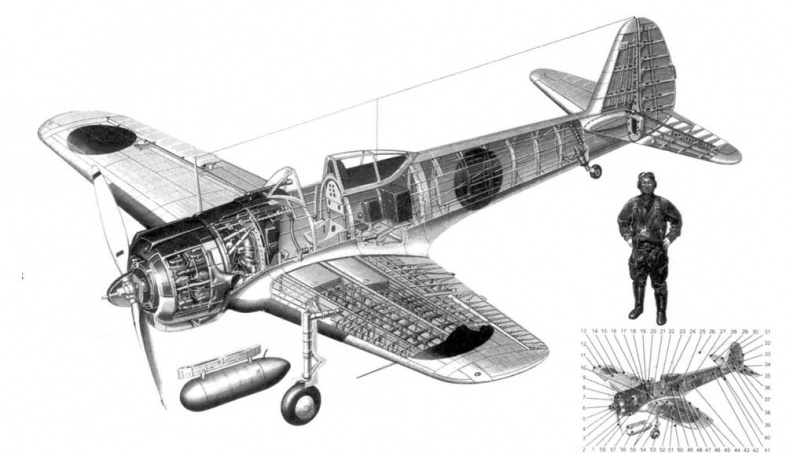

Компоновочная схема Ki 43-I Хей:

1. Лопасть винта; 2. Выхлопная труба; 3. Жалюзи системы охлаждения двигателя; 4. Маслорадиатор; 5. Ступица винта; 6. Обтекатель; 7. Двигатель Ха-25; 8. Ствол пулемета; 9. Капот; 10. Боекомплект для левого пулемета; 11.Правый (зеленый) ходовой огонь; 12. Оконечность крыла; 13. Обшивка крыла; 14. Механизм элерона; 15. Правый элерон; 16. Механизм боевого закрылка; 17. Люнетный прицел; 18. Боевой закрылок; 19. Левый пулемет; 20. Лобовое стекло; 21. Штурвал; 22. Изголовье кресла и противокапотажная дуга; 23. Сдвигаемый фонарь кабины; 24. Кресло пилота; 25. Шпангоут, соединяющий переднюю и заднюю часть фюзеляжа; 26. Антенна; 27. Шпангоут фюзеляжа; 28. Оконечность хвостового оперения; 29. Горизонтальный стабилизатор; 30. Задний (белый) позиционный огонь; 31. Каркас киля; 32. Триммер руля направления; 33. Руль направления; 34. Триммер руля высоты; 35. Каркас руля высоты; 36. Тяга руля высоты; 37. Конструкция киля; 38. Задний шпангоут фюзеляжа; 39. Руль высоты; 40. Амортизатор хвостового колеса; 41. Хвостовое колесо; 42. Лонжерон фюзеляжа; 43. Люк; 44. Каркас элерона; 45. Триммер элерона; 46. Заслонка механизма выпусков закрылков; 47. Передатчик; 48. Приемник; 49. Радиостанция; 50. Трубка Пито; 51. Полунервюра передней кромки крыла; 52. Лонжерон крыла; 53. Колесо главного шасси; 54. Стойка главного шасси; 55. Главные топливные баки; 56. Подвесной топливный бак; 57. Подкрыльный узел внешней подвески; 58. Воздухозаборник компрессора.

TTX Ki 43
