Британские самолеты Эвенджер окрашивались в соответствии с правилами, приятыми в британской морской авиации (FAA — Fleet Air Arm).

Во время боевых действий на европейском фронте использовалась стандартная камуфляжная окраска, состоящая из пятен неправильной формы серо-голубого (Extra Dark Sea Grey — FS 36118) и серо-зеленого (Dark Slate Grey — FS 34159) цветов на верхних поверхностях, и нижними поверхностями, окрашенными серо-голубым (Sky — FS 34424) цветом. Этот камуфляж существовал в двух вариантах, второй вариант являлся зеркальным отражением первого. Все краски камуфляжа были матовыми.

В более поздний период, на Эвенджерах Мк III, использовалась камуфляжная схема состоящая из неправильных пятен (аналогичных пятнам более ранней схемы), но в американских цветах: сером морском (Sea Gray — FS 36118) и темно-сером (Dark Gull Gray — FS 36231) на верхних поверхностях и нижними поверхностями, окрашенными в светло-серый цвет (Light Gull Gray — FS 36440).

С лета 1944 года, для самолетов базирующихся на Тихом океане, была введена также серо-голубая краска (Ocean Grey) вместо серо-зеленой, кроме того, до 1945 года голубая краска на нижней поверхности самолетов часто заменялась — серо-голубой.

Эвенджеры эскадрилий, входящих в состав Дальневосточного флота (Far East Fleet) к концу войны получили стандартную американскую камуфляжную окраску — став полностью темно-синего цвета.

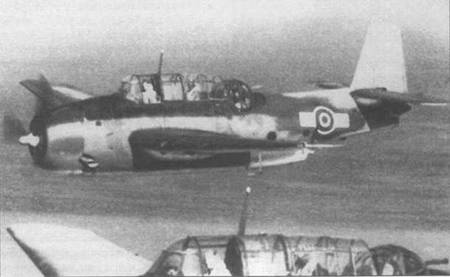

Первые Тарпоны FAA несли на планере опознавательные знаки в виде трехцветной кокарды (roundel) типа А1, позднее типа А, с тонкой желтой обводкой. С мая 1942 года на фюзеляже начали использоваться знаки типа С1 (с тонкой желтой обводкой). На нижних поверхностях крыльев помещались знаки типа А, а на верхних — типа В (без обводки и без белого цвета).

Самолеты, воевавшие на Тихоокеанском театре военных действий, несли знаки типичные для этого региона — кокарду, состоявшую из двух кругов (внутренний круг — синий, внешний — белый). Красный цвет из центральной части знака был удален (для избежания возникновения ошибок при распознавании, учитывая красный цвет опознавательных знаков японских самолетов), отказались также и от желтой обводки. С 31 марта 1945 года знаки получили дополнительные белые полосы, размещенные таким же образом, как, например на американских ТВМ-3. Модифицированные знаки государственной принадлежности размещались в тех же самых местах, в которых их наносили и американцы.

По обе стороны вертикального стабилизатора рисовались вертикальные полосы (Fin Flash) в трех цветах: красном, белом и синем. Когда на фюзеляже использовались знаки типа А1 либо А с тонкой обводкой, на стабилизаторе наносился о Fin Flash Type 2 с полосами шириной 27 дюймов (686 мм). В случае использования на фюзеляже опознавательных знаков типа С1 поле белого цвета было сужено по сравнению с остальными (Fin Flash Type 3) до 2 дюймов (51 мм) при ширине остальных полос — 11 дюймов (279 мм).

На британских Тарпонах/Эвенджерах буквенные обозначения первоначально наносились красной краской и имели белую обводку (Европа); позднее на Тихом океане они стали полностью белыми либо серыми.

Во время высадки в Нормандии (то есть с июня 1944 года) на британских Эвенджерах наносились стандартные полосы вторжения — три белые и две черные — вокруг задней части фюзеляжа и крыльев.

На задней части фюзеляжа, перед вертикальным стабилизатором наносилась надпись "ROYAL NAVY" и серийный номер. Иногда место этой надписи изменялось — ее переносили на гребень перед вертикальным стабилизатором. На темно-синих Эвенджерах надписи наносились белой краской.

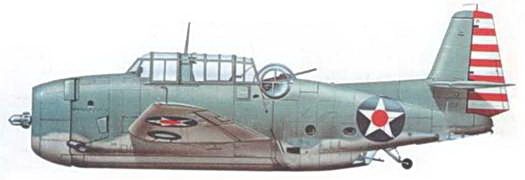

Один из первых построенных TBF-1 Эвенджеров (Bu№ 00373), март 1942 юла. TBF-1 ранних выпусков несли камуфляжную окраску, составленную из цветов Light Gray и Blue-Gray с бело-красными полосами на руле направлении.
