Тяжелые танки серии Mk V — Mk V**

Председатель Департамента поставок механического вооружения Стэрн с самого начала применения Mk I считал главной их проблемой двигатель и трансмиссию и настаивал на разработке агрегатов, специально рассчитанных для танка. После посещения танковых частей на фронте и ознакомления с производством французских танков Стэрн и Вильсон убедились в необходимости коренной модернизации. Выпуск Mk IV дал Департаменту некоторый выигрыш времени, чтобы заняться этим. 3 марта 1917 г. в местечке Олдбери, близ Бирмингема, провели сравнительные испытания различных схем танков. Шесть танков представляли собой Mk II без спонсонов, с новыми системами трансмиссии (3 — с механической, 2 — с электрической, 1 — с гидравлической), один — прототип быстроходного «танка преследования» Триттона с ходовой частью по типу «Маленького Вилли», впоследствии воплотившийся в средний Mk A «Уиппет», еще один — танк — транспортер орудий.

Тяжелый танк Mk V-«самец» вид сзади-сбоку. Обратим внимание на кормовую пулеметную установку, вывод выхлопной трубы, установку сигнального семафора и крепление бруса самовытаскивания.

Первый вариант «ромбовидного» танка с механической трансмиссией был, по сути, предсерийным образцом Mk IV. Второй вариант — «Вильсон Эписайкл Тэнк» с планетарными механизмами поворота (см. далее), Третий — «Вилкинс Малтипл Клатч Тэнк», отличавшийся отсутствием главной коробки передач и трехскоростными бортовыми коробками передач с постоянным зацеплением шестерен. Вращение от двигателя через карданный вал и конические пары передавалось поперечным валам, связанным с бортовыми коробками передач. Каждая коробка передач давала 3 скорости вперед и 1 назад, включение передач производилось дисковыми муфтами. Выходной вал коробки передач находился во внутреннем зацеплении с ведущим колесом гусеницы.

В «Фостер-Даймлер Петройл Электрик Тэнк» двигатель приводил в действие электрогенератор, питавший два тяговых электродвигателя с последовательным возбуждением. Электродвигатели через червяные пары соединялись с бортовыми передачами, скорость их вращения регулировалась перемещением щеток по коллекторам без искрения. По сути, это была перенесенная на Mk II электротрансмиссия танка «Сен-Шамон», заинтересовавшая Стэрна во Франции. На танке «Вестингауз Петройл Электрик» фирмы «Бритиш Вестингауз» двигатель был смещен к корме и вращал два электрогенератора, последовательно установленные на валу. Каждый из них питал электродвигатель соответствующего борта, скорость регулировалась от 0 до 6,4 км/ч с помощью реостатов, задний ход включался особым ключом. Бортовые передачи с цепью Галля сохранились. Стоит заметить, что электротрансмиссии «Сен-Шамон», «Бритиш Даймлер», «Бритиш Вестингауз» и разработанного тогда же американского «Холт Газ Электрик» оказались громоздки и недостаточно надежны.

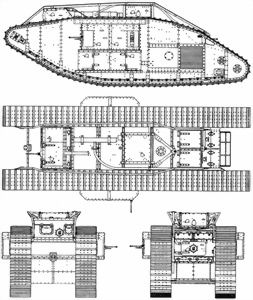

Проекции тяжелого танка Mk V-«самка».

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка Mk V-«самец».

Танк «Уильямс-Дженни Гидраулик» имел гидравлическую трансмиссию, впоследствии использованную на Mk VII (см. далее).
