Полуторатонные грузовики Германии 1939—1945 гг. - Л. Б. Кащеев

Чертежи спецмашин на базе армейского грузовика Krupp L2H:

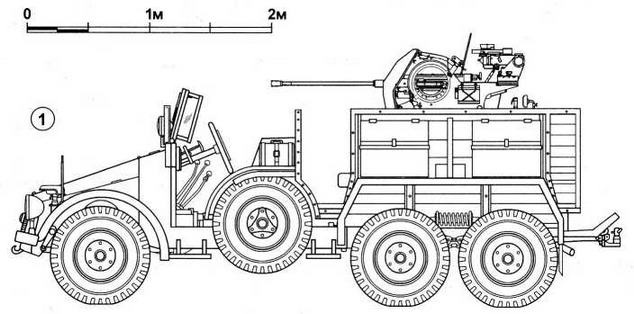

1 — автомобиль с противотанковым орудием в кузове;

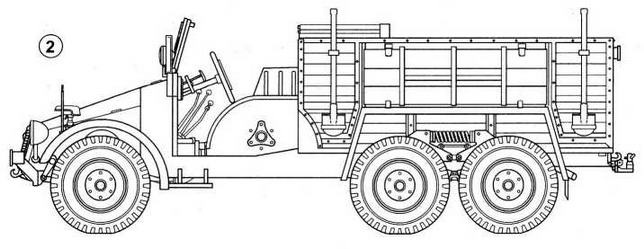

2 — буксировщик артиллерийских орудий;

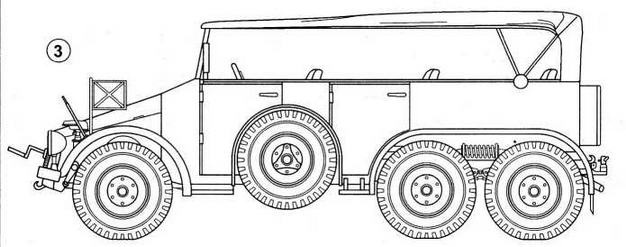

3 — автомобиль для перевозки личного состава пехотных подразделений;

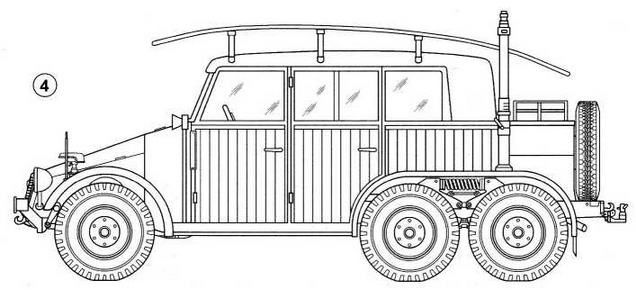

4 — машина связи с радиоантенной

Один из наиболее примечательных немецких военных грузовиков — Krupp L2H143 (Kfz 69). Эта модель была разработана в 1937 г. на базе выпускавшегося с 1934 г. грузовика L2H43 и предназначалась для буксировки противотанковых пушек, лёгких пехотных орудий и 20-мм зенитных автоматических пушек. L2H143 выпускался заводом Krupp в Эссене с 1937 по 1941 г. Общий объём выпуска оценивается в 7000 машин (в это число входит и небольшое количество L2H43).

Автомобиль имел открытую двухместную кабину и закрытый тентом кузов, который представлял собой деревянную бортовую платформу со стальными стягивающими полосами. Если машина служила буксировщиком орудий, то в кузове размещались вдоль бортов ящики для укладки боеприпасов,запчастей, инструмента, имущества. Они же служили скамейками для расчёта: солдаты сидели по бортам лицом друг к другу. Если же автомобиль предназначался для перевозки личного состава, то скамейки располагались поперек кузова так, что солдаты на передней сидели лицом по ходу движения, а на задней — лицом назад. В армейских мастерских к этим машинам изготовляли деревометаллические кузова, обшитые вагонкой.

На L2H43 стоял 4-цилиндровый карбюраторный двигатель Krupp М304 мощностью 55 л.с. Благодаря оппозитному расположению цилиндров он оказался весьма компактным, что позволило существенно уменьшить размеры капота. Громоздкую и капризную при низкой температуре систему жидкостного (водяного) охлаждения заменили на воздушную вентиляторную. Поэтому в ноябре 1941 г. в подмосковных сражениях этот двигатель смог выдержать русские морозы. Небольшой перегрев на жаре был его единственным недостатком, однако эта проблема больше коснулась машин, находившихся в Африканском корпусе.

С 1937 г. на усовершенствованную модель Krupp-Protze L2H143 устанавливался тот же двигатель, но форсированный до 60 л.с.

Ходовая часть была выполнена по колёсной формуле 6x4. Колёса имели независимую подвеску и гидравлические тормоза. Чтобы машина могла преодолевать неровности, не задевая рамой за грунт, запасные колёса установили на дополнительную ось по бокам рамы, и они могли проворачиваться. Грузовик проходил там, где вязли легендарные «кюбельвагены», ленд-лизовские «виллисы» и наши ГАЗ-67. В трансмиссии использовались сухое однодисковое сцепление и четырёхступенчатая коробка передач ZF-Aphon Gb 35 BL.

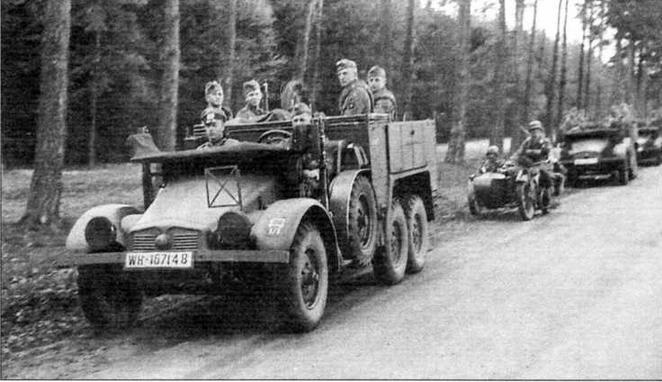

Автомобиль Krupp L2H143 (Kfz 70) в составе маршевой колоны на лесной дороге в Германии. Помимо четырёх солдат в кузове груз, прикрытый брезентом. 1938 г.
