Юнкерс Ju-87 1936-1945 - Андре Жуино

Sturzbomber-Programm представляла собой второй этап в разработке пикирующего бомбардировщика для Люфтваффе. В результате выполнения первого этапа в рамках Sofort- Programm («Срочной программы») появился полутораплан Henschel Hs 123. Поскольку RLM (Reichsluftfahrtministerium, министерство авиации Германии), выдавая авиастроительным фирмам технические задания на разработку самолетов, предусматривало обязательное проведение конкурса, компании Arado, Junkers и Heinkel получили предложение разработать проект пикировщика и представить его в течение двух месяцев на рассмотрение в T-Amt (Техническое управление министерства). Фактически условия конкурса, официально сформулированные в январе 1935 г., почти полностью были основаны на разработках фирмы Junkers, которая уже значительно опережала своих конкурентов. Помимо упомянутых фирм, к участию в конкурсе в инициативном порядке присоединилась также Hamburger Flugzeugbau [4] .

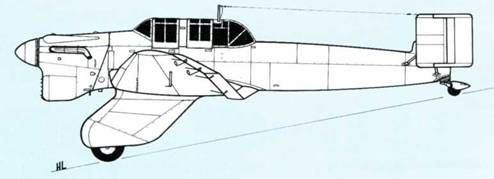

Модифицированный Ju 87.V1

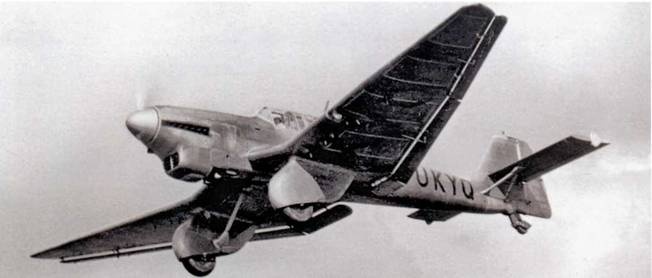

Вверху. Ju 87. V3 во время испытаний. Этот экземпляр был резервным, когда V2 противостоял Не 118.V2 на сравнительных испытаниях в Рехлине и выиграл конкурс на будущий пикирующий бомбардировщик («Stuka») для Люфтваффе. (SHAA)

Модифицированный Ju 87.V1

Рассматривая четыре машины, представленные на конкурсе, очень трудно поверить, что все они разрабатывались в рамках одной программы. Действительно, T-Amt даже не упомянуло конфигурацию крыла, которую следовало принять, несмотря на настойчивые рекомендации Удета, считавшего оптимальной конфигурацию моноплана и активно выступавшего в ее поддержку. Несомненно, это «упущение» было сделано намеренно, поскольку авторы тактикотехнических требований, сформулированных в программе, ориентировались именно на Ju 87. Свои разработки фирма Junkers начала сразу после того, как были объявлены новые авиастроительные программы в 1933 г.

У руководства Люфтваффе, тем не менее, появилась возможность провести интересные испытания пикировщиков, сравнить и оценить представленные проекты – биплан Arado Ar 81, моноплан Heinkel Не 118, монопланы с крылом «обратная чайка» Junkers Ju 87 и Hamburger Flugzeugbau На 137.

Из четырех прототипов, одновременно проходивших испытания в Рехлине, начавшихся летом 1936 г., Не 118 был наиболее современным, Ar 81 – наиболее «гибридным», На 1 37 обладал наименьшей скоростью, a Ju 87. VI, по общему признанию, был самым уродливым (хотя это и не отмечалось официально).

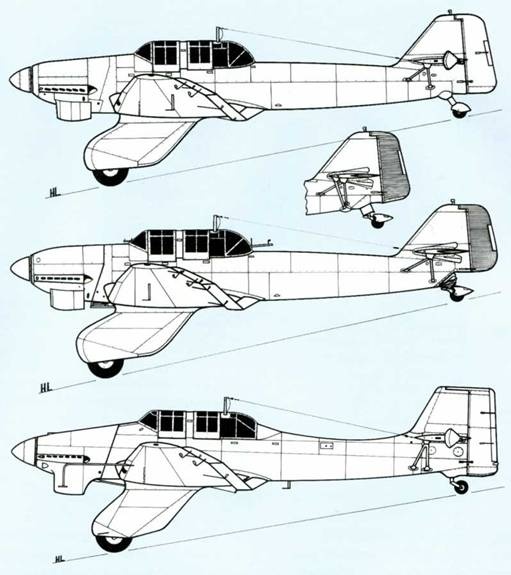

Сверху вниз: Ju 87.V2, Ju 87.V3, Ju 87.V4

Тем не менее, по завершении испытаний именно Junkers был признан победителем. Эксперты критиковали его неказистый внешний вид, угловатые очертания, неубирающееся шасси, а Вольфрам фон Рихтгофен вообще считал эту программу «самоубийственной». Однако Удет, сменивший фон Рихтгофена, сумел убедить остальных, и в итоге им понравились прочность машины, ее маневренность, легкость и простота пилотирования, эргономичность двухместной кабины, хороший обзор для обоих членов экипажа и способность самолета пикировать почти вертикально, благодаря аэродинамическим тормозам.

Конструкция Ju 87 – цельнометаллическая, с гладкой работающей обшивкой. Его крыло в форме обратной «чайки» позволяло сделать короче основные стойки шасси с огромными «штанами». Аэродинамические тормоза размещались у нижней поверхности крыла, но на VI они еще не были установлены. Хвостовое оперение состояло из подкосного стабилизатора и крепившихся к нему двух вертикальных килевых шайб. Два члена экипажа располагались тандемом, спиной друг к другу в кабине, которая закрывалась длинным и широким фонарем. Для доступа экипажа подвижные секции фонаря, подвешенные на шарнирных петлях, откидывались вправо. Предполагалось оснастить самолет двигателем Junkers Jumo, но его пока не было в наличии, и на Ju 87.V1 установили Rolls-Royce Kestrel V с центробежным нагнетателем.

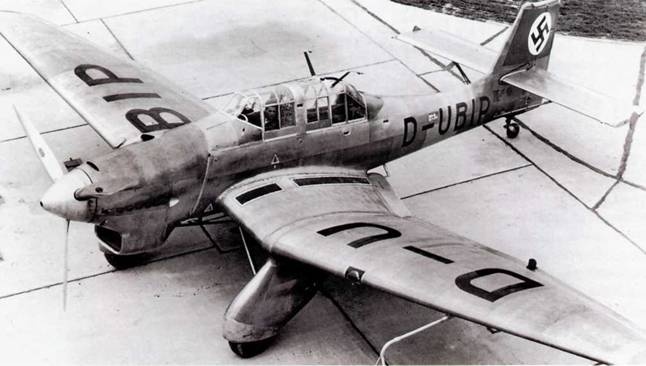

Ju 87. V4, прототип серийной модели «Антон». На фюзеляже отчетливо видны подножки для доступа экипажа в кабину.

(Из коллекции Э. Леонара)

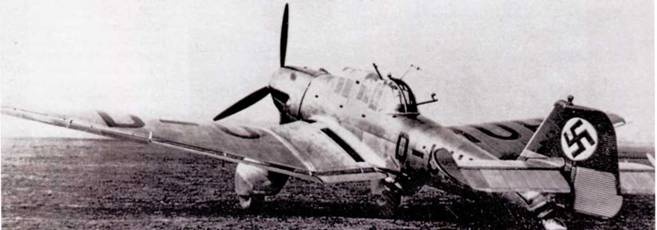

На этом фотоснимке Ju 87. V2 хорошо видна гофрированная обшивка рулевых поверхностей хвостового оперения. Обратите внимание на вырез в остеклении задней части фонаря для пулемета MG 15. (Из коллекции Э. Леонара)

Двигатель мощностью 525 л.с. (392 кВт) [5] вращал деревянный двухлопастный винт фиксированного шага. Мотор охлаждался радиатором, размещенным под ним и закрытым большим обтекателем- «подбородком». Типичное для Юнкерса так называемое «двойное крыло» со щелевыми закрылками увеличивало подъемную силу и облегчало управление самолетом. Во время испытаний в сентябре 1935 г. выяснилось, что двигатель в полете перегревался, поэтому пришлось увеличить радиатор.

21 января 1936 г. Ju 87.VI потерпел катастрофу, выполняя полет с пикированием под углом 50°. Во время пикирования начались опасные вибрации хвостовой части. Правая килевая шайба оторвалась, а затем разрушилось все хвостовое оперение. Совершенно неуправляемая машина врезалась в землю, похоронив под обломками летчика-испытателя Вилли Нойенхофена и летевшего с ним радиста- наблюдателя.

Испытания продолжались на втором опытном экземпляре, Ju 87.V2 (D-UHUH). Он имел уже обычное однокилевое хвостовое оперение с металлическими гофрированными рулями высоты и направления. Машина была оснащена 12-цилиндровым двигателем Junkers Jumo 210А [6] , ко торый на высоте 2600 м развивал мощность 610 л.с. (455 кВт) и вращал трехлопастный винт изменяемого шага «Jumo-Hamilton». Благодаря перевернутому V-образному двигателю носовая часть фюзеляжа приобрела более обтекаемую форму.
