Истребители Первой Мировой войны. Часть 2 - Сергей В. Иванов

Сухая масса 407 кг

Взлетная масса 676 кг

Размах верхнего крыла 8,80 м

Размах нижнего крыла 7,90 м

Длина 7,0 м Высота 3,5 м

Площадь крыла 25,3 м

Максимальная скорость 125 км/ч

«С-16» № 155.

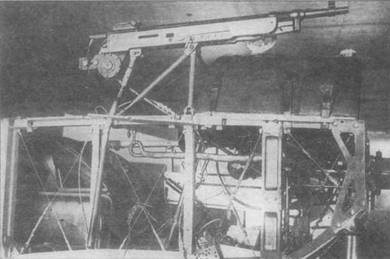

Пулемет «Кольт» с синхронизатором системы Лаврова.

Avro 504

Конструкция Авро 504

I. Элерон на верхнем крыле. 2. Крыльчатка генератора. 3. Главный бензобак (91 л). 4. Промежуточный бензобак (18 л). 5. Стеклянный указатель уровня топлива. 6. Каркас фюзеляжа. 7. Обшивка. 8. Правый горизонтальный стабилизатор. 9. Правый руль высоты. 10. Руль направления.

II. Соединение элеронов. 12. Защитная дуга. 13. Лонжерон крыла. 14. Трубка Пито. 15. Ступень для подъема на крыло. 16. Амортизатор. 17. Воздухозаборник карбюратора. 18. Противокапотажный полос. 19. Ротационный двигатель «Ле-Рон».

LFG Roland D.VIb

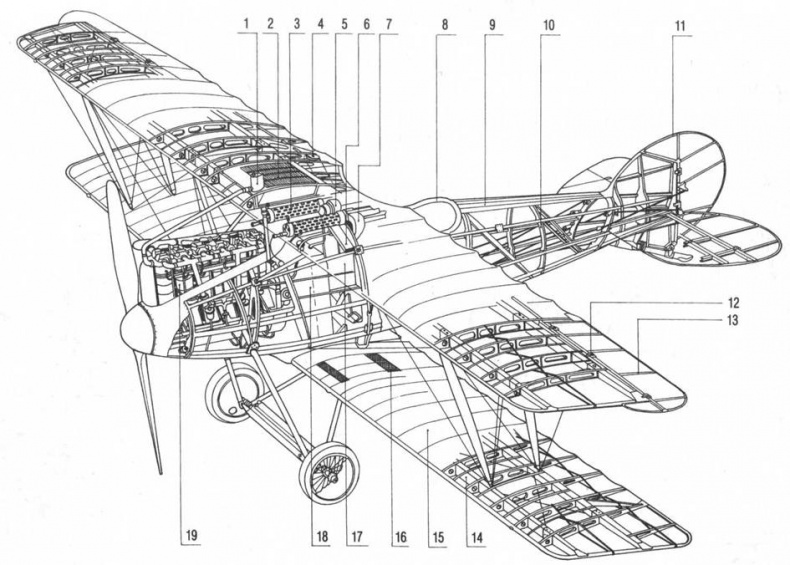

Конструкция «ЛФГ Роланд D.VIb»

1. Расширительный бак радиатора. 2. Радиатор. 3. Пулемет «Шпандау». 4. Направляющий ролик тяги элерона. 5. Спидометр. 6. Канал выброса стреляных гильз. 7. Подача пулеметной ленты. 8. Кожаная обшивка борта кабины. 9. Обшивка фюзеляжа. 10. Каркас фюзеляжа. 11. Руль направления. 12. Петля элерона. 13. Левый элерон. 14. Лонжерон крыла. 15. Обшивка крыла. 16. Место для прохода в кабину пилота. 17. Боекомплект. 18. Бензобак. 19. Двигатель «Бенц Bz.IIIa».

Bristol Scout D

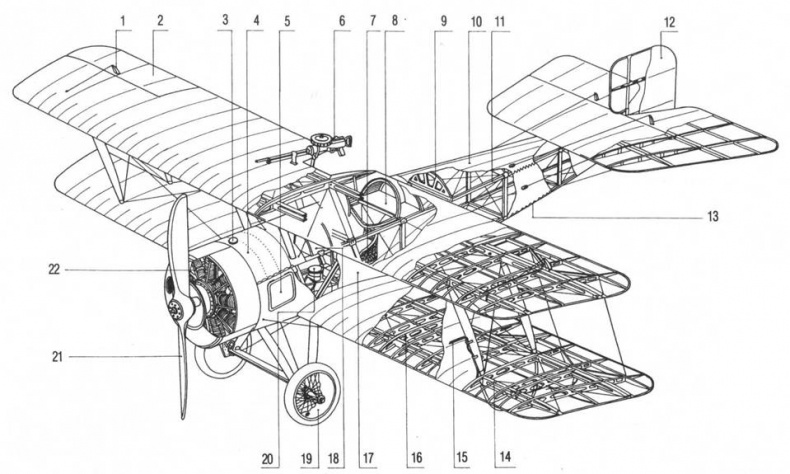

Конструкция «Бристоль Скаут D»

1. Качалка элерона. 2. Элерон. 3. Горловина бензобака. 4. Бензобак (82л). 5. Сервисный люк. 6. Пулемет «Льюис». 7. Кресло пилота. 8. Багажник. 9. Профилированный верх фюзеляжа. 10. Обшивка. 11. Каркас фюзеляжа. 12. Руль направления. 13. Шнуровка обшивки. 14. Лонжерон крыла. 15. Датчик спидометра. 16. Конструкция крыла. 17. Борт фюзеляжа. 18. Маслобак (23 л). 19. Матерчатый диск колеса. 20. Компас. 21. Винт. 22. Ротационный двигатель «Ле-Рон».

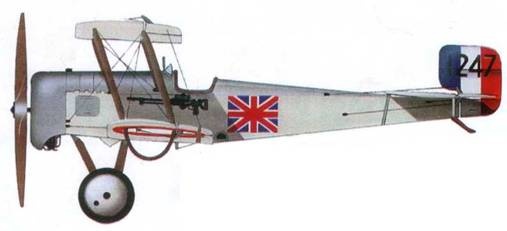

Английский истребитель «Бристоль Скаут С» № 1247, морская авиация, 1915 год.

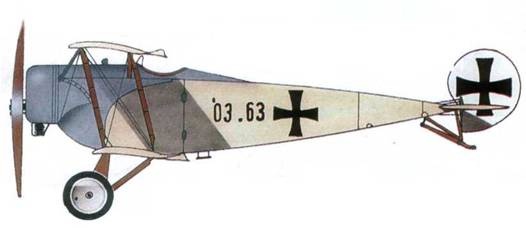

Австрийский учебный самолет «Фоккер В. II» № 03.63 из учебной части Flek 6, Винер-Нойштадт, 1916 год.

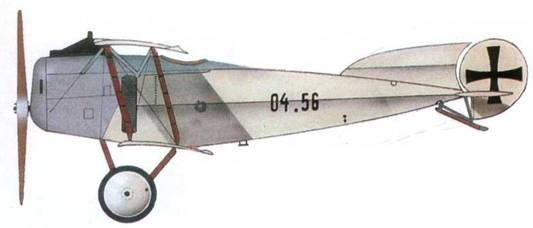

Австрийский истребитель «Фоккер D.II» № 04.56 из Flik 56J, 1917 год. Пилот Отмар Вольфан.

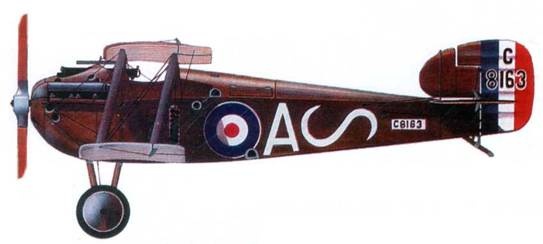

Английский истребитель «Сопвич Долфин» № 8163, 87-я эскадрилья, 1918 год.

Английский истребитель DH.5 № А9474, 41-я эскадрилья, 1917 год.

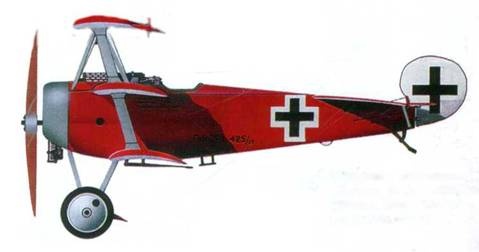

Германский истребитель «Фоккер Dr.l» № 425, 1918 год. Пилот Манфред фон Рихтгофен.

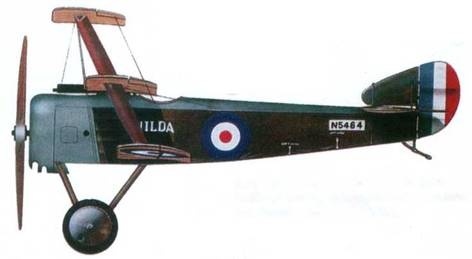

Английский истребитель «Сопвич Триплан» № 5464,8-я эскадрилья морской авиации, 1916 год. Пилот лейтенант Р. Р. Соар.

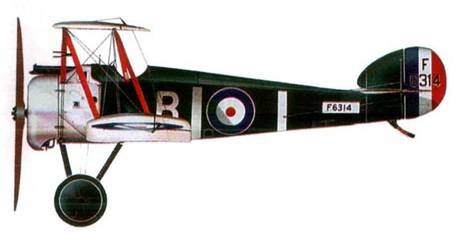

Английский истребитель «Сопвич Кемел» № 6314, 10-я эскадрилья морской авиации, 1918 год.

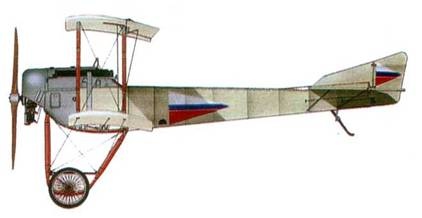

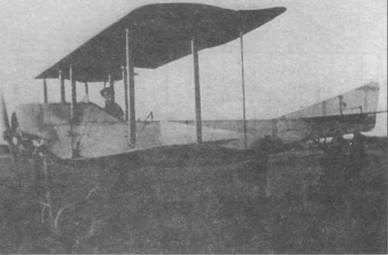

Российский истребитель «Сикорский С-16», 1916 год.

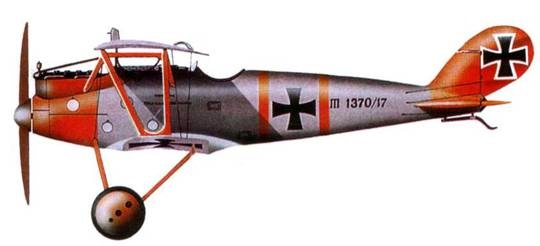

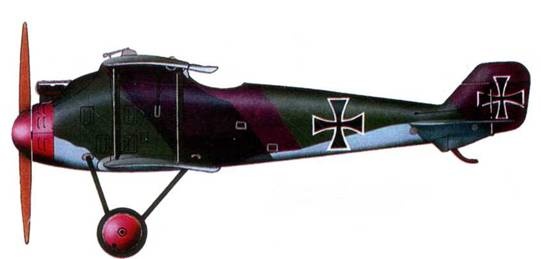

Германский истребитель «Пфальц D.III»№ 370, Jasta 10, 1917 год. Пилот Гехт.

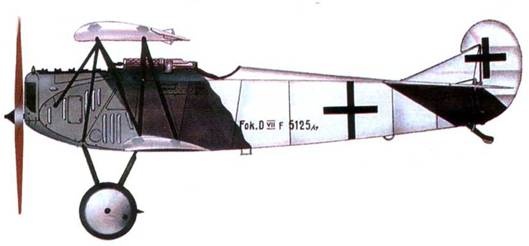

Германский истребитель «Фоккер D.VII» JVs 5125, Jasta 11, 1918 год. В августе на нем летал Герман Геринг.

Австрийский истребитель «Авиатик Берг D.I» № 138.54, Flik 56J, итальянский фронт, 1918 год. Пилот Отмар Вольфан.

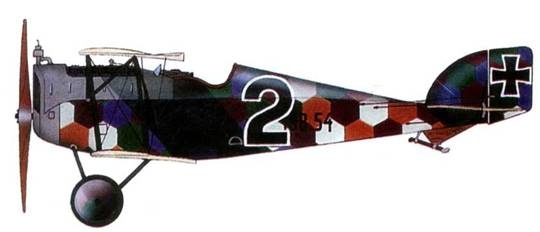

Германский истребитель «Роланд D.II», 1918 год.

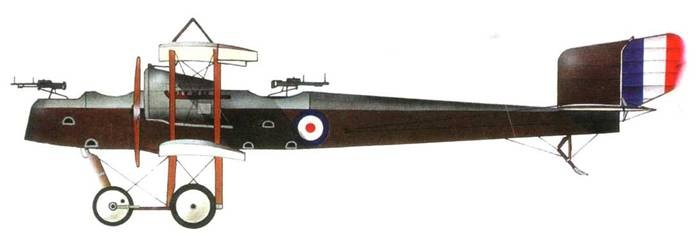

Английский эскортный истребитель «Фейри F.2», 1916 год.
