Сверхмалые субмарины и человеко-торпеды. Часть 4 - Сергей В. Иванов

— длина 25 300

— ширина 600 °Cиловая установка: два дизеля МВ-501 мощностью но 2500 л.с.

Количество гребных винтов 2

Количество лопастей гребного винта 3

Скорость, узлы

— максимальная 42

Вооружение: две торпеды и 20-мм счетверенная зенитка

4. Малая субмарина на подводных крыльях

Проект предложен в 1942 г… но вскоре работы но нему прекратились. Водоизмещение, м³

— без вооружения 4,5

— с вооружением 6.0

Размеры, мм:

— длина 12 000

— ширина 1000

Силовая установка: двигатель мощностью 400 л.с. для надводного хода; электромотор мощностью 200 л.с. для подводного хода

Скорость, узлы

— надводная 40

— подводная 15

Вооружение: торпеда

5. Малая субмарина на подводных крыльях/торпедный катер

Проектирование началось в апреле 1944 г., завершено проектирование не было. Водоизмещение, м³ 120

Размеры, мм:

— длина 34 500

— ширина 4000

Силовая установка: два дизеля МВ-501 мощностью по 2500 л.с.

Количество гребных винтов 2

Количество лопастей гребного винта 3

Скорость, узлы

— максимальная 40

Вооружение: две торпеды и 20-мм счетверенная зенитка

6. Торпедный катер на подводных крыльях

Эскизный проект предложен в конце 1944 г., далее эскизного проекта работы не продвинулись.

Водоизмещение, м³ 8.0

Размеры, мм:

— длина 11 500

— ширина 1500

Силовая установка: авиадвигатель мощностью 800 л.с.

Скорость, узлы

— максимальная 40

Вооружение: две торпеды

7. На подводных крыльях Kleinkampfniittel-Leitboot

Проект датирован 3 сентября 1944 г.

Прототип изготовлен не был.

Размеры, мм:

— длина 17 000

— ширина 6000

Силовая установка: двигатель Изота Фраскини ASM-184C мощностью 1500 л.с.

Скорость, узлы

— максимальная 50

Дальность плавания, мили 40

Вооружение: три торпедных аппарата калибра 450 мм

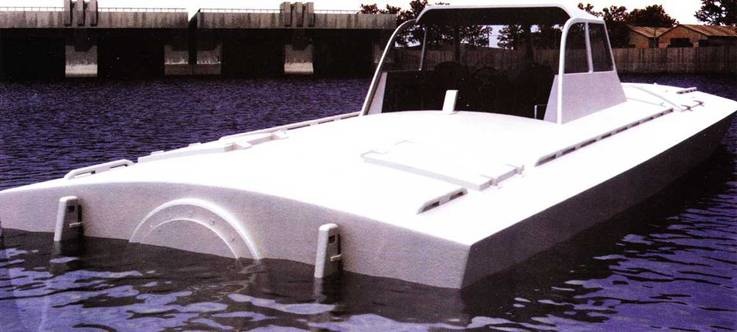

Германский взрывающийся катер Tornado

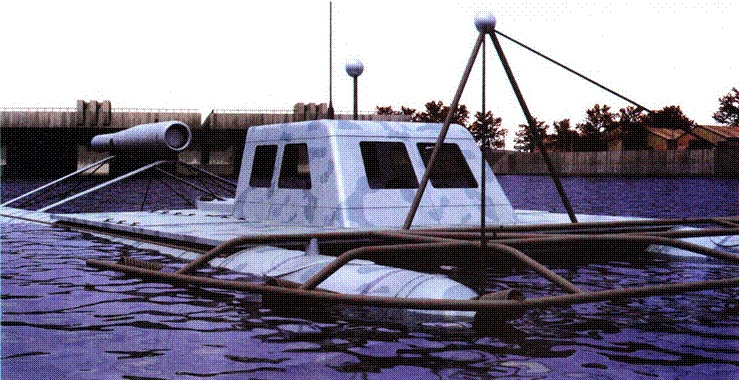

Германский малый торпедный катер Kobra

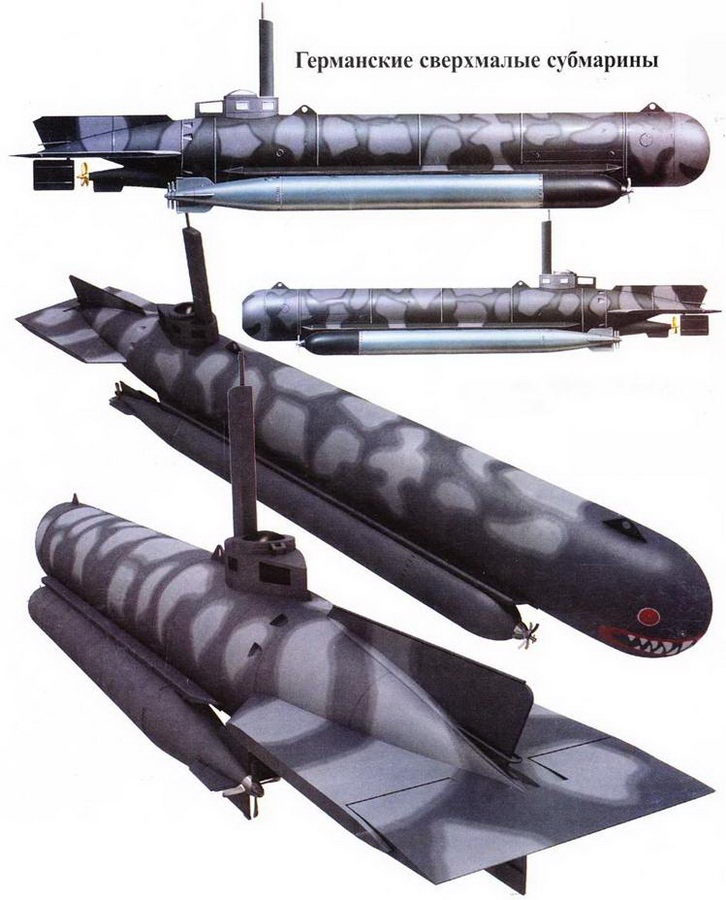

Германские сверхмалые субмарины

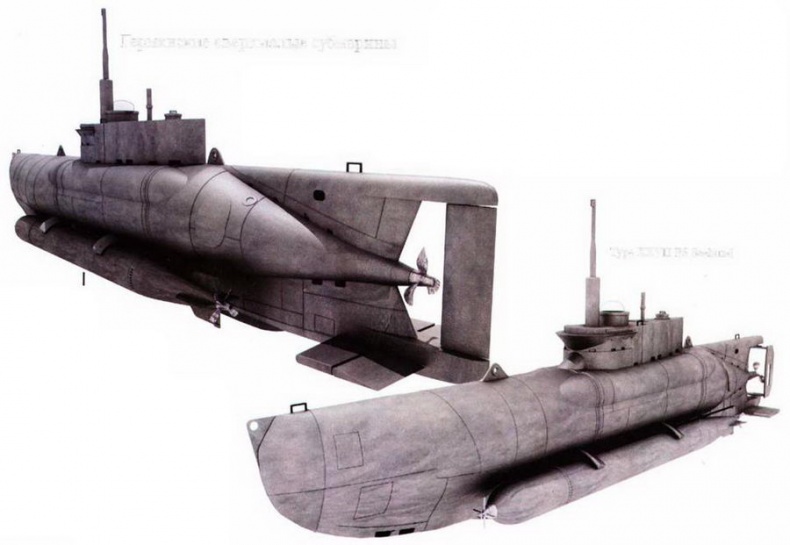

Type XXVII В5 Seehund

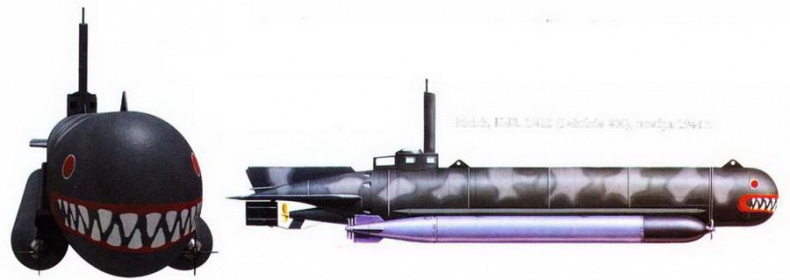

Molch, K-Fl. 1/412 (Lehrkdo 400), ноябрь 1944 г.

Molch, K-F1.1/412 (Lehrkdo 400), ноябрь 1944 г.

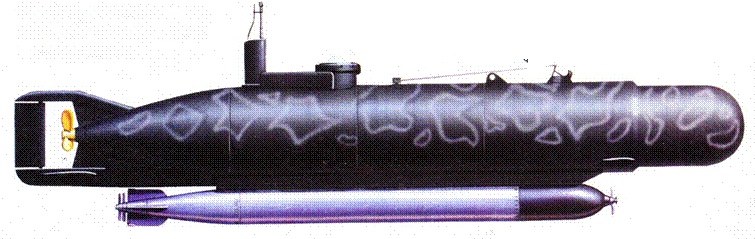

U 2110 Type XXV1IA Hecht, K-F1. 311 (Lehrkdo 300), сентябрь 1944 г.
