Цифровой помехозащишенный радиоканал АК- РЛДН обеспечивает двусторонний обмен тактической информацией с наземным КП. цифровая помехозашищенная аппаратура АПД-518 позволяет обмениваться на удалении до 200 км данными о воздушной обстановке с самолетами, имеющими устройства сопряжения с аппаратурой АПД-518 (МиГ- 31, Су-27, МиГ-29. А-50). В случае использования для контроля воздушного пространства четырех самолетов МиГ-31 перекрывается коридор шириной до 900 км. при этом возможно восстановление полной картины воздушной обстановки, получаемой по результатам работы четырех РЛС и восстановление информации триангуляционным или кинематическим методами. Данные о воздушной обстановке отображаются на одном большом круглом и двух прямоугольных электронно-лучевых индикаторах, установленных в кабине штурмана (МиГ-31) или на многофункциональных цветных жид- кокриталлических индикаторах, установленных в обоих кабинах (МиГ- 31 М). Наличие мощной РЛС и закрытых каналов передачи информации в реальном масштабе времени позволяет использовать МиГ-31 в качестве самолета ДРЛО и управления.

В состав бортового электронного оборудования также входят УКВ радиостанция Р-862, КВ-радиостанция Р-864, регистрирующее устройство РИУ. регистратор полетных данных «Тестер-УЗЛ», речевой информатор П-591, запросчик и ответчик системы госопознавания, приемник управления воздушным движением ТАК-69. автоматический радиокомпас АРК- 15. маркерный радиоприемник МРП- 66. радиовысотомер РВ-15. регистратор переговоров в кабине экипажа МС-61. В состав бортового комплекса обороны входят приемник предупреждения о радиолокационном облучении СПО-15СЛ. аппаратура постановки электромагнитных и инфракрасных помех.

Система управления – механическая с необратимыми гидравлическими бустерами: установлена система автоматического управления САУ- 155 М. Управление двойное (на МиГ- 31). в кабине штурмана установлены основные органы управления и телескопически выдвигаемая ручка управления.

ВООРУЖЕНИЕ. На МиГ-31 стационарно установлена в обтекателе с правого борта фюзеляжа шестиствольная 23-мм автоматическая пушка ГШ- 6-23 М с боекомплектом 260 снарядов, скорострельность пушки – 6000 выстрелов/мин. Четыре УР большой дальности Р-33 размешаются в полуутопленном положении на пусковых устройствах АКУ-410. установленных на нижней поверхности средней части фюзеляжа. Масса ракеты 480 кг. масса боевой части – 47 кг. дальность стрельбы – 120 км. диапазон применения по высоте от от 25 м до 28 000 м с превышением или принижением цели относительно носителя – до 10 км. На четырех подкрыльевых пилонах предусмотрена подвеска ракет Р-40 в радиолокационными или тепловыми головками самонаведенния. В случае подвески ракет Р-40. количество ракет Р-33 на подфюзеляжных узлах продвески уменьшается до трех, поскольку в одно из «гнезд» необходимо устанавливать контейнере аппаратурой наведения ракет Р-40. На внешних пилонах возможна подвеска четырех УР (по две на каждом) ближнего радиуса действия Р-60.

На МиГ-31М состав подвесного вооружения расширен за счет интеграции в СУО УР сверхбольшой дальности Р- 37 и УР средней дальности РВВ-АЕ. Количество подвешиваемых под фюзеляжем ракет большой дальности увеличено до шести: до четырех УР РВВ- АЕ может быть подвешено на подкрыльевых пилонах. Масса УР Р-37 450 кг. масса боевой части – 60 кг. дальность стрельбы – 300 км. все четыре поверхности хвостового оперения ракеты складывающиеся (у Р-33 складываются две поверхности). Масса ракеты РВВ-АЕ (Р-77) 175 кг. дальность стрельбы – 90 км.

Многоцелевые варианты МиГ-31 могут оснащаться противорадиолокационными ракетами Х-31П. X- 25МП. Х-25МПУ (до шести), ракетами класса воздух-поверхность Х-59 и Х-29Т (до трех) или Х-59М (до двух), корректируемыми авиабомбами КАБ-1500 (до шести) или КАБ-500 (до восьми).

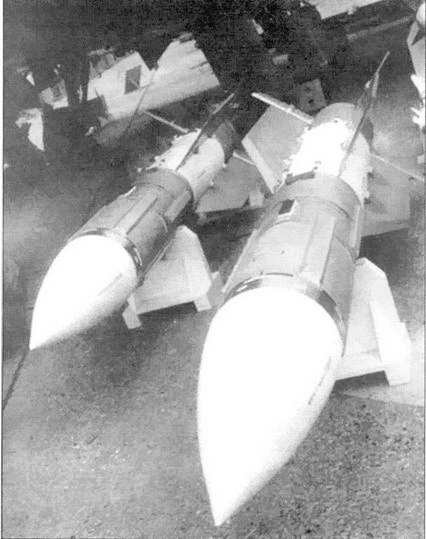

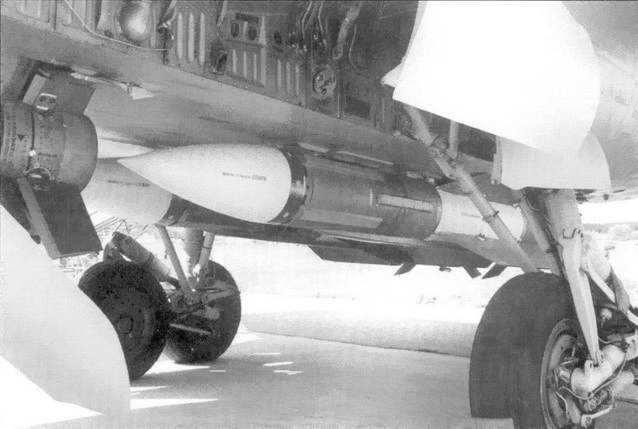

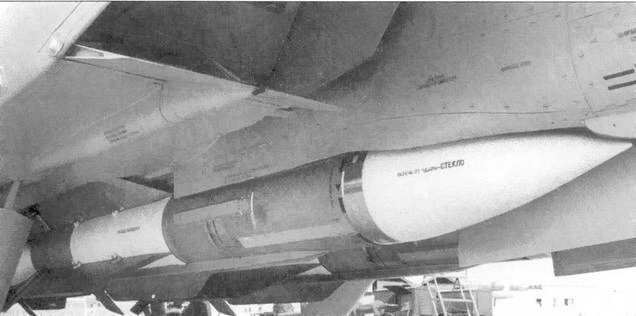

Ракеты Р-33

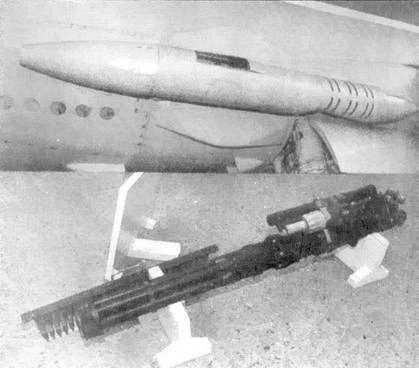

Пушка ГШ-6-23М а обтекателе a без чего.
