Подводные лодки 613 проекта - Сергей Титушкин

2. Подводные лодки “С-44", “С-46", "С-69", "С-80", “С- 158”, “С-162", переоборудованные по проекту 644, были вооружены двумя крылатыми ракетами комплекса “П-5".

3. Подводные лодки “С-62", “С-73", “С-149", “С-151" были переоборудованы по проекту 640.

4. Подводные лодки ЦКБ-11 вооружены четырьмя крылатыми ракетами комплекса "П-5", лодки “С-61", “С-64", “С- 142", “С-152", “С-155", “С-164", переоборудованные по проекту 665.

5. Подводные лодки “С-66", “С-67", “С-70", “С-74", “С-86", “С-88", “С-140", “С-141", “С-145", "С-150", “С-154", “С-160", “С-161", “С-168", “С-172", “С-176", “С-178",“С-181", “С-185", “С-194", “С- 195", “С-197", “С-222", “С-224", “С-266", “С-294", “С-331" были переоборудованы по проекту 613В ЦКБ-112 для увеличения автономности.

6. Подводная лодка “С-384" переоборудована по проекту 613Ц ЦКБ-112 для дальнейшего усовершенствования, включая увеличение глубины торпедной стрельбы.

7. На подводной лодке “С-43", переоборудованной по проекту 61ЗСЦКБ- 112, проводились испытания опытной всплывающей спасательной камеры.

8. Подводная лодка “С-63 переоборудована по проекту 666 ЦКБ-112 в экспериментальную спасательную подводную лодку-носитель управляемого снаряда.

9. Подводная лодка “С-229" переоборудована по проекту 613Д4 ЦКБ-16 для проведения испытаний по подводному старту баллистических ракет комплекса “Д-4".

10. Подводная лодка “С-65” была переоборудована по проекту 613РВ ЦКБ-112 для отработки ракетоторпед.

11. Подводные лодки “С-175", “С-180", “С-182", ‘‘С-184’', “С- 193", “С-226", “С-227", “С-228", “С-280", “С-380” были переданы Арвбской Республике Египет.

12. Подводные лодки “С-79", “С-91", "С-218", “С-219", “С-223", “С-225", “С-235", “С-236", “С- 239”, “С-290", “С-292", “С-391" были переданы Индонезии.

13. Подводные лодки “С-241", “С-242", “С-358", “С-360" были переданы Албании.

14. Подводные лодки “С-75", “С-90", “С-325", “С- 326" были переданы КНДР.

15. Подводные лодки “С-167', ‘С- 171", “С-183" были переданы Сирии.

16. Подводные лодки “С- 265", “С-278", “С-279", “С-355" были переданы ПНР.

17. Подводные лодки “С-244", “С-245" были переданы НРБ.

* Присвоено название “Комсомолец"

** Головная

*** Присвоено название “Северянка”

**** Присвоено название “Комсомолец Казахстана"

***** Присвоено название “Ульяновский комсомолец“

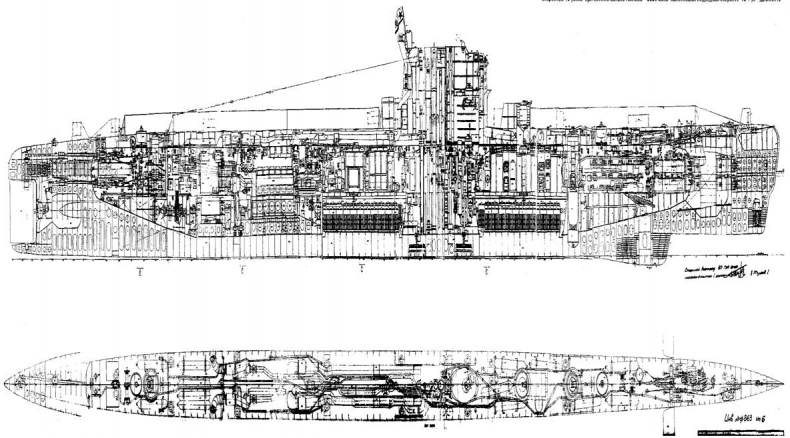

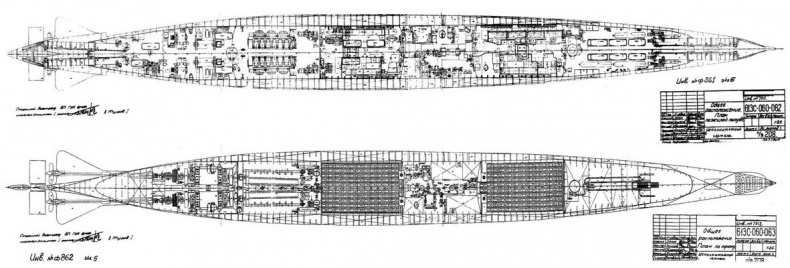

Подводные лодки 613 проекта Лист № 1 (Продольный разрез, планы надстройки, жилой палубы и трюма)

Подводные лодки проекта 613 стали первыми советскими послевоенными подводными лодками. Целый ряд важных технических решений, принятых в этом проекте, определил облик корабля и его существенные отличия от подводных лодок предыдущих серий. Многие из этих решений нашли в дальнейшем широкое применение в последующих проектах дизельных подводных лодок.

Тактико-технические элементы подводной лодки проекта 613

Водоизмещение нормальное, 1050 м3 , длина наибольшая, 76 м, ширина наибольшая, 6,3 м, осадка средняя, 4,55 м, запас плавучести, % от нормального водоизмещения 27,6, глубина погружения (предельная), 200 м, глубина погружения рабочая, 170 м, начальная метацентрическая высота в надводном положении, 0,40 м, начальная метацентрическая высота и подводном положении, 0,23 м,команда, 52 чел,, автономность, 30 суток, время непрерывного пребывания под водой при использовании всех средств регенерации, 200 часов, наибольшая надводная скорость при полном запасе топлива (ок. 115 т), 18,25 уз., дальность плавания экономической надводной скоростью 10 узлов, при полном запасе топлива, 8580 миль, наибольшая подводная скорость, 13,1 уз,, дальность плавания экономической подводной скоростью (1,97 узла) 353 мили,

Вооружение: носовые торпедные аппараты для торпед калибра 533 мм, 4 шт., кормовые торпедные аппараты для торпед калибра 533 мм, 2 шт, запасные торпеды к носовым торпедным аппаратам, 6 шт, общее количество торпед, 12 шт, глубина стрельбы, до 30 м, приборы управления торпедной стрельбой ПУТС-Л4-2, 1 комплект, обеспечена возможность постановки мин типа АМД-1000 из торпедных аппаратов взамен торпед, общее количество мин, 22 шт, автоматическая спаренная зенитная артиллерийская установка калибра 57 мм СМ-24 ЗИФ, 1 шт.

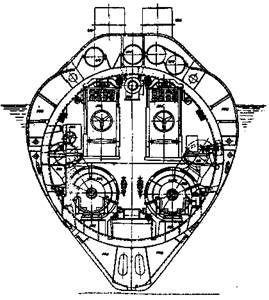

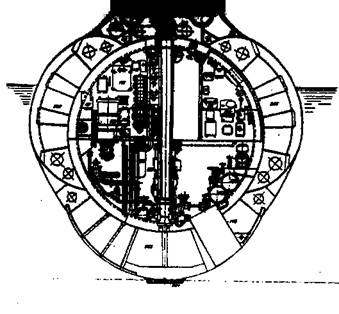

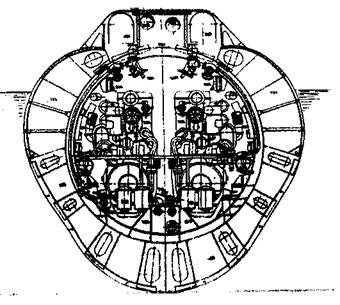

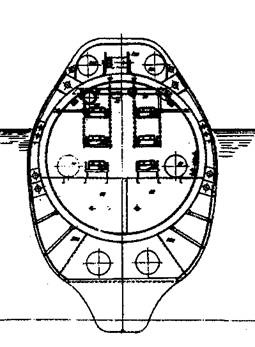

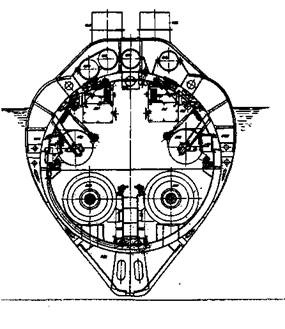

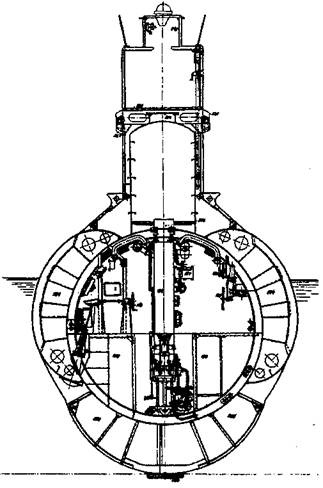

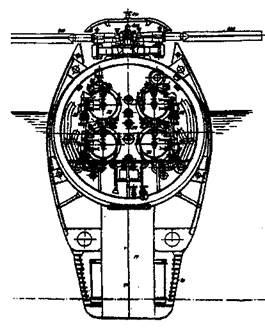

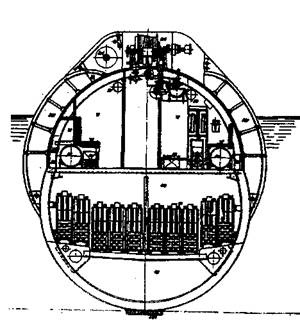

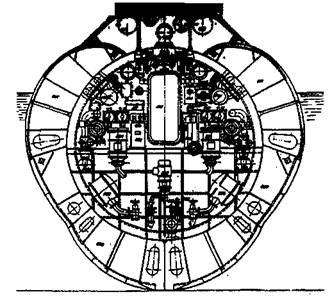

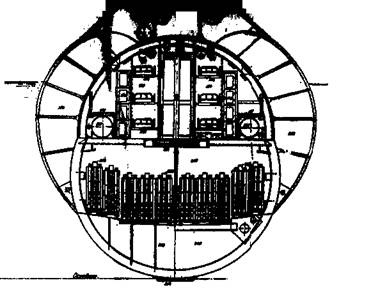

Лист № 2 (Поперечные сечения)

Сечение по 56 шп. См. в нос

Сечение по 43 шп. См. в нос

Сечение по 29 шп. См. в нос

Сечение по 23 шп. См. в нос

Сечение по 13 шп. См. в нос

Сечение по 61 шп. См. в корму

Сечение по 20 шп. См. в корму

Сечение по 99 шп. См. в корму
