Опорные катки стальные, одинарные, сгруппированы в две тележки (на борт) по четыре катка в каждой, и один каток устанавливался отдельно. В качестве упругого элемента подвески в тележках использовались пластинчатые рессоры, на передней тележке монтировался масляный амортизатор. Обе тележки соединялись рамой.

Задний каток предназначался для увеличения опорной поверхности и дополнительного гашения колебаний. Ударные нагрузки гасила буферная пружина, установленная в корпусе кронштейна заднего катка.

Для поддержки верхней ветви гусеницы служили (применительно к одному борту) два поддерживающих катка и пара поддерживающих полозьев.

В каждую гусеничную ленту входило 103 литых трака, соединявшихся между собой двумя пальцами. Каждый трак на внутренней поверхности имел выемку для реборд опорных и направляющих колес. Для смазки катков и траков гусеницы между тележками подвески устанавливалась специальная масленка.

Электрооборудование танка было выполнено по однопроводной схеме, напряжение бортовой сети 24 В. Источник электроэнергии —две аккумуляторные батареи, располагавшиеся в боевом отделении на днище у правого борта.

Внешнее освещение танка состояло из одной дорожной фары (дальнего света) на правом крыле, одной малой фары (ближнего света) на левом крыле, маскировочной фары специальной конструкции на левом крыле и габаритно-маскировочного фонаря на правом крыле, заднего двухцветного фонаря (верхний — стоп-сигнал, нижний — дистанционный) и двух габаритных фонарей на правом и левом задних крыльях. Рядом с маскировочной фарой был установлен звуковой сигнал.

В передней части боевого отделения у правого борта предусматривалось место для установки радиостанции, но во французской армии танки SOMUA их так и не получили.

В экипаж S35 входило три человека: командир танка (он же наводчик орудия), размещавшийся в башне, механик-водитель (находился в боевом отделении впереди слева) и заряжающий (в боевом отделении впереди справа).

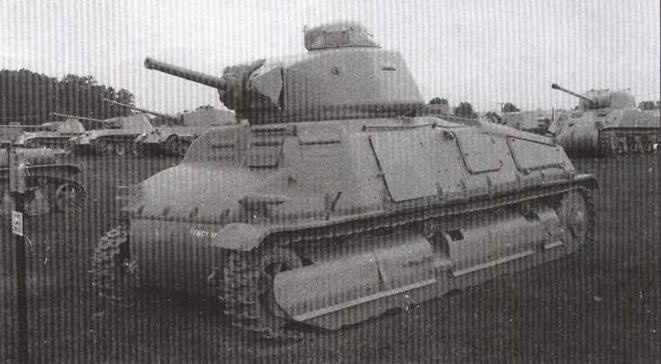

Французские офицеры на занятиях в одном из полков, вооруженных танками S35. Май 1945 года. Внизу: танк S35 в экспозиции музея на Абердинском полигоне в США

Тактико-технические характеристики французских тяжелых и средних танков
