Focke-Wulf FW190 A/F/G. Часть 1 - Сергей В. Иванов

Fw 190A-6/R1 – штурмовик с вооружением, усиленным до шести пушек MG 151/20Е и двух пулеметов MG 17. Дополнительные пушки подвешивались под крылом в гондоле WB 151/20 по образцу A-5/U12. Несмотря на первоначальные планы, было выпущено немного Fw 190A-6/R1, которые служили в некоторых частях, например в JG 11.

Fw 190A-6/R2 – истребитель-перехватчик, вооружение два MG 17, две пушки MG 151/20Е и две МК 108, серийно не выпускался.

Fw 190A-6/R3 – аналог A-5/U11, вооружение два MG 17. две MG 151/20Е, две МК 103. серийно не выпускался.

Майор Йозеф Приллер прикатил на БМВ «Роудстер» к своему истребителю Fw 190A-5, также оснащенному двигателем фирмы «БМВ». Приллер отличался низким ростом и веселым характером. Позднее он прославился тем, что стал одним из двух пилотов, совершивших налет на плацдарм союзников в Нормандии 6 июня 1944 года.

Кабина истребителя-бомбардировщика отличалась двумя дополнительными панелями. Над ручкой управления видна рукоятка бомбосброса (красная, с надписью «Bomben»).

упрощенный пилон для топливного бака

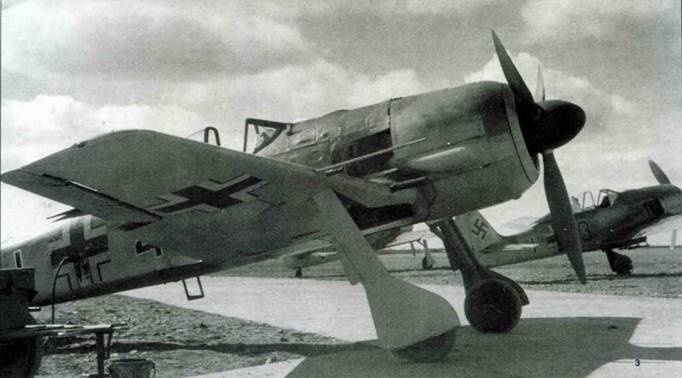

Новенькие Fw 190A-5 из JG 26 стоят на аэродроме в ожидании боевого вылета. Франция, лето 1943 года.

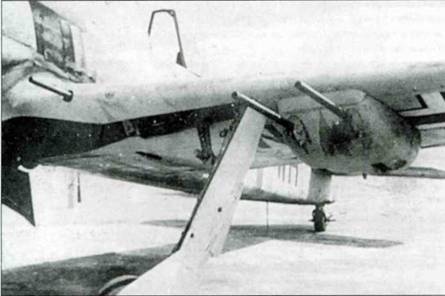

Fw 190A-5/UI2 нес под крыльями гондолы IVВ 15 / Waffenbehalters. В каждой гондоле монтировались две 20-мм пушки MG 151/20 с боекомплектом 145 выстрелов на ствол. Подобная схема вооружения использовалась нечисто.

А-4 н ранние А-5

колеса основного шасси

А-5 и поздние А-4

кабина А-5

бронекресло пилота

откидывающаяся панель доступа

камера в крыле

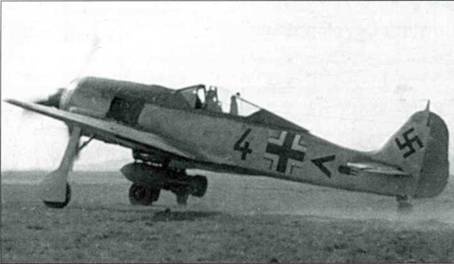

Подфюзеляжный бомбодержатель ЕТС 501 при необходимости можно было снять с самолета, превратна машину в чистый истребитель. Этот Fw 190А-5, по-видимому, раньше был истребителем-бомбардировщиком, о чем свидетельствует отсутствие пушек MG FF и внутренних створок колесной ниши. Облегченные диски колес на самолетах постепенно вытеснялись усиленными сплошными дисками.

Fw 190A-5/U3 использовались для совершения беспокоящих налетов на территорию Англии. Такие машины применялись многими частями, в том числе JG 26 и JG 54. Истребители-бомбардировщики специализированных звеньев обычно несли изображение бомбы в хвостовой чисти фюзеляжа. Нижняя часть капота и руль направления желтые.

Все черные тактические обозначения на этом самолете имеют тонкий белый кант. У угли шеврона на борту виден знак аптечки первой помощи.

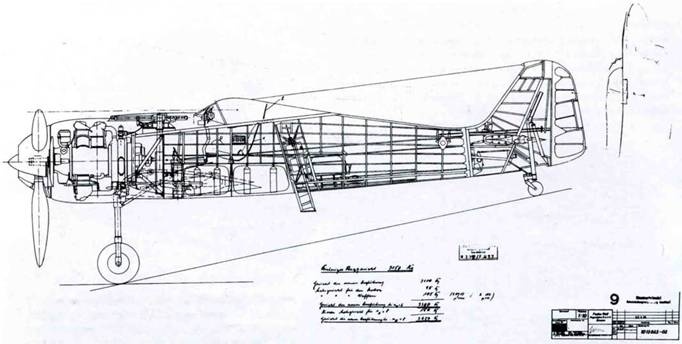

Факсимиле чертежа заводского КБ «Фокке-Вульф», датированное июлем 1939 года. Показан один из вариантов развития прототипа Fw 190V1. Удлиненный фюзеляж, под капотом установлены пулеметы. От руки изображена конструкция бронированного изголовья кресла, а также расчет массы.

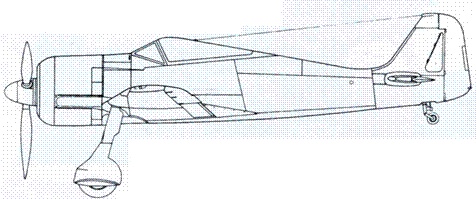

FW190V1

Fw 190 V1 после переделки

Fw 190 V5k

Fw 190 А-0

Fw 190 А-1

FW190A-4

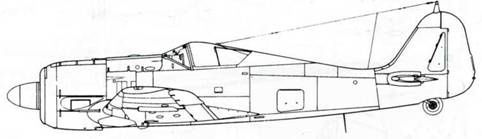

Fw 190 A-4 с уменьшенным вооружением (без MG FF) и с вентиляционными жалюзи.

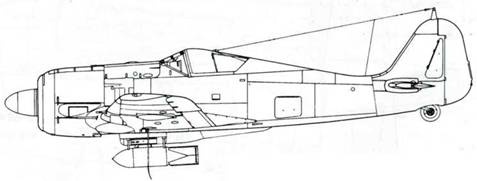

Fw 190 А-4 в варианте истребителя- бомбардировщика. Самолет оснащен радиостанцией FuG 16ZE с антенной типа «Моран».
