Цель создания презентации — четко донести свое сообщение до аудитории. Для этого в вашем арсенале имеется целый ряд средств: шрифты, линии сетки, ориентация страницы. Еще одно средство — выделение цветом. Один из способов сделать сообщение сфокусированным — показывать только данные, представляющие интерес. К сожалению, иногда это может привести к отрыву от контекста. Например, предположим, что, согласно графику, Япония производила 260 тераватт-час энергии в 2009 году. Этого много или мало? Я понятия не имею. Зато все сразу становится ясно, если оставить эти данные в контексте, но выделить цветом (рис. 7.6). Мы сразу же увидим показатели, касающиеся Японии, благодаря выделению названия жирным шрифтом и более светлому цвету столбца диаграммы. А благодаря дополнительным данным относительно других стран можно интерпретировать данные о Японии: ее уровень производства электроэнергии был высоким, но составил ¹/₃ от уровня производства США.

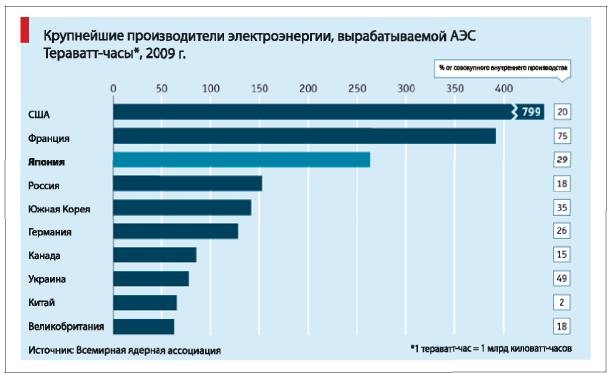

Рис. 7.6. Пример эффективного использования выделения цветом. При представлении данных о Японии название страны выделено жирным шрифтом, а столбец диаграммы обозначен более светлым цветом. Это позволяет сфокусироваться на данных относительно Японии, которые, тем не менее, остаются в контексте

Источник: http://theeconomist.tumblr.com/post/3880075172/daily-chart-the-worlds-largest-nuclear-energy

Это удачный пример, как при помощи цветового выделения можно усилить сообщение. Рассмотрим противоположный случай. Следует избегать того, что Стефани Эвергрин назвала «синдром Марты Стюарт»^[113], то есть чрезмерного украшательства диаграммы. Все должно быть просто. Исключите «графический мусор» и излишества и сконцентрируйтесь на данных и сообщении.

Термин «графический мусор» ввел в употребление Эдвард Тафти для обозначения элементов, отвлекающих внимание. «Графический мусор» — все визуальные элементы диаграмм и графиков, в которых нет необходимости для понимания представленной информации или которые отвлекают от нее. Минималистский подход Тафти отличается категоричностью. Я предпочитаю более умеренное и прагматичное определение Роберта Косары — «любой элемент диаграммы, который не способствует прояснению сообщения»^[114]. Косара признает, что в некоторых случаях может быть необходимо внести дополнительные элементы в диаграмму для выделения специфических компонентов, чтобы усилить основное сообщение или историю.

На этом этапе во многих книгах по визуализации данных (в том числе и Эдварда Тафти) для иллюстрации «графического мусора»^[115] приведены диаграммы и графики, взятые из USA Today. Я не буду этого делать, а остановлюсь на новом золотом стандарте — слайды программы PRISM Агентства национальной безопасности США (рис. 7.7).

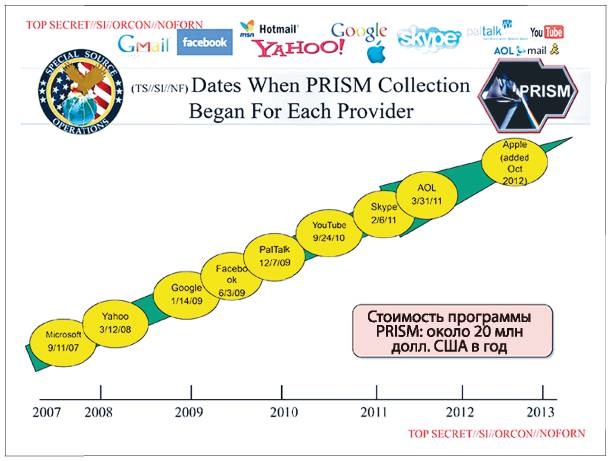

Рис. 7.7. Слайд программы PRISM АНБ США, переполненный «графическим мусором»

Источник: https://www.theguardian.com/world/interactive/2013/nov/01/prism-slides-nsa-document

На рис. 7.7 представлена хронологическая шкала, когда разные технологические компании присоединились к программе АНБ по массовому негласному сбору информации. Это основное сообщение, но из-за множества дополнительных графических элементов внимание от него отвлечено. В верхней части слайда беспорядочно размещены 11 логотипов. Они соотносятся с желтыми овалами, но не в пропорции 1: 1 (желтых овалов всего девять). Они только отвлекают внимание пользователя. Кроме того, на слайде размещены логотип самой программы и подразделения АНБ. Более того, на нем есть еще и зеленая стрелка. Какова ее роль? Почему данные расположены по возрастающей? Это все «графический мусор».

Подобные украшательства отвлекают внимание от основного сообщения по двум причинам:

• пользователь тратит время на рассматривание и обдумывание других элементов;

• пользователю сложно определиться, на чем сосредоточить внимание.

На рис. 7.8 приведен один из возможных вариантов исправления этого слайда. Автор слайда — Эмилэнд де Куббер. На слайде условно выделены два важных блока данных: компании и время их присоединения к программе. Девять компаний — девять логотипов.

Рис. 7.8. Вариант слайда, предложенный Эмилэндом де Куббером

Источник: https://www.slideshare.net/EmilandDC/dear-nsa-let-me-take-care-ou

Можно почти моментально уловить общую картину и посчитать количество компаний за каждый из указанных периодов времени (1, 1, 3, 1, 2, 1). А бросив второй взгляд на слайд, можно сосредоточиться на логотипах и понять, о каких именно компаниях идет речь. Этот вариант не идеален, но визуально информация представлена на нем более эффективно, чем на оригинальном слайде.
