Система теплых полов экономичнее радиаторной системы на 10 %, средний расход электроэнергии в отопительный период (6–7 месяцев) для дома площадью около 150 м2 – 130–170 кВтч/м2.
Экономичность электросистемы подогрева объясняется:
♦ вертикальностью восхождения теплого потока воздуха от пола;
♦ минимальной циркуляцией;
♦ поддерживанием температуры помещения на 1,5–2 °C ниже по сравнению с иными источниками тепла.
Кроме всего прочего, монтаж кабельной системы в 2 раза дешевле, быстрее и экономичнее монтажа водяной системы отопления пола.
Полный комплект для устройства кабельной системы должен включать:
♦ двухжильный кабель;
♦ кабель трехслойной изоляции;
♦ экранированную защиту.
Кабели, не отвечающие данным параметрам, применять в помещениях с повышенной влажностью не рекомендуется.
В табл. 14.1 приведен расчет мощности электроустановки применительно к площади помещения.
Таблица 14.1. Расчет мощности нагревательного элемента
Кабель (нагревательный элемент системы с высоким сопротивлением) крепится к полу вместе с температурным датчиком монтажной лентой. При этом возможна предварительная укладка на пол слоя термоизоляции. После этого производится заливка мастикой или специальным раствором, а затем укладка соответствующего покрытия с выводом терморегулятора и силового кабеля.
К используемым при работе термоизоляционным материалам относятся:
♦ натуральная пробка;
♦ каменная минеральная вата;
♦ изофлекс;
♦ пенопласт;
♦ пенопропилен.
Толщина термоизоляционного слоя должна быть около 3 мм. Для предотвращения соприкосновения с кабелем требуется прокладка из алюминиевой фольги толщиной 1 мм.
Для того чтобы подстраховаться в случаях перебоев с электроэнергией, можно в качестве дополнительного источника питания воспользоваться портативной электростанцией, работающей на дизельном топливе. Такая электростанция вырабатывает энергию, достаточную для отопления дома в два и более этажа в зимний период.

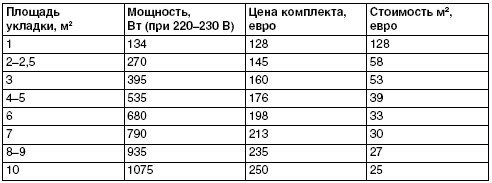

Ниже приведен расчет мощности и стоимости подогреваемой площади (табл. 14.2).
Таблица 14.2. Мощность и стоимость вашего теплого пола
На рис. 14.2-14.3 представлены схемы полов различных типов с отопительным электрооборудованием.

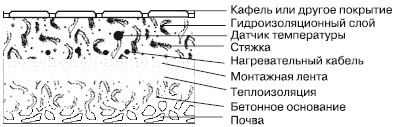

Бетонный пол на земле

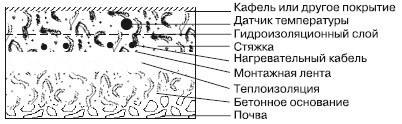

Бетонный пол в ванной

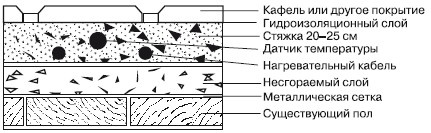

Рис. 14.2. Схемы-разрезы различного типа бетонных полов с установленным отопительным электрооборудованием

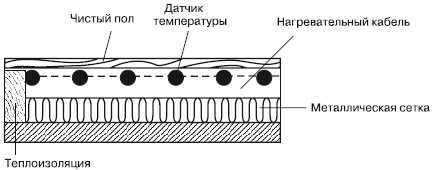

Рис. 14.3. Схемы-разрезы тонких теплых полов на деревянном полу
Перед прокладкой нагревательного кабеля производится термоизоляция поверхности (термоизоляционный слой кладется под кабель). При установке нагревательного кабеля пользуются ручными инструментами, иногда – пневматическим молотком. Возможно применение быстросохнущего клея (рис. 14.4).

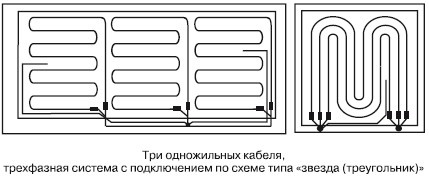

Три одножильных кабеля, трехфазная система с подключением по схеме типа «звезда (треугольник)»

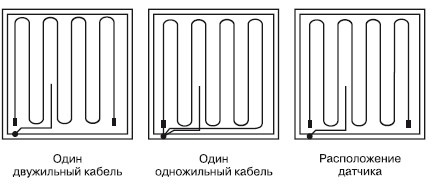

Рис. 14.4. Схема электроотопления пола
Закрепление нагревательного кабеля производится на термоизоляционном покрытии пола. Используемый материал – монтажная лента с креплениями через каждые 2,5 см. Кабель крепится лентой в нескольких местах.
Кабель укладывается по параллельным зигзагообразным линиям, расстояние между которыми должно быть не более 20 см. Минимальный диаметр изгиба при этом – 6 диаметров кабеля.
Внимание
Если пол тонкий, мощность кабеля должна быть не более 10 Вт/м.
Между линиями кабеля необходимо установить терморегулятор, поместив его в пластиковую трубу диаметром не менее 15 мм. На одном конце трубы устанавливается заглушка во избежание проникновения бетона (мастики).
Для укладки силового кабеля и проводов к терморегулятору производится штробление стены. После укладки электропроводки место штробления замазывается специальным раствором.
В заключение необходимо смонтировать шкаф управления: датчики температуры, реле безопасности, вводы труб и кабелей и др. (рис. 14.5). Эту процедуру лучше всего доверить профессиональному электрику.
