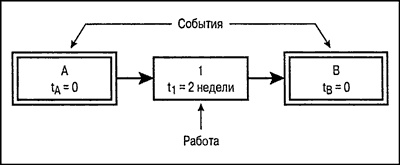

Сетевой график служит подобной "картой дорог" для вашего проекта. Этапы путешествия каждого участника — это работы, а дорожные указатели — начало и конец следующего этапа. Путь представляет собой определенную последовательность работ но выполнению проекта.

Чтобы легко и просто анализировать сетевой график, при его составлении руководствуйтесь двумя правилами.

• Правило 1. После достижения события или завершения работы можно переходить к следующему событию или работам, на которые указывают стрелки.

• Правило 2. Чтобы начать работу или перейти к событию, следует полностью завершить все работы и достичь всех событий, от которых ведут стрелки к данной работе или данному событию.

В представленном на рис. 4.3 сетевом графике типа "работы-связи" после события "Начало" согласно Правилу 1 можно приступать к выполнению и работы 1, и работы 3.

Поскольку они независимы, то нет необходимости начинать их одновременно. Правило 1 "позволяет" вам начать работы, но не "обязывает" это делать. Впрочем, если вы не начнете выполнять ни одну работу, то задержите весь проект.

Согласно Правилу 2, вы можете начать работу 2, как только закончите работу 1, поскольку от работы 1 к работе 2 ведет только одна стрелка. Правило 2 является "регламентирующим", т. е. если бы, например, к работе 2 вели три стрелки от трех различных работ, то нельзя было бы начать работу 2 после завершения только одной из этих работ. Все три работы должны быть завершены до начала работы 2.

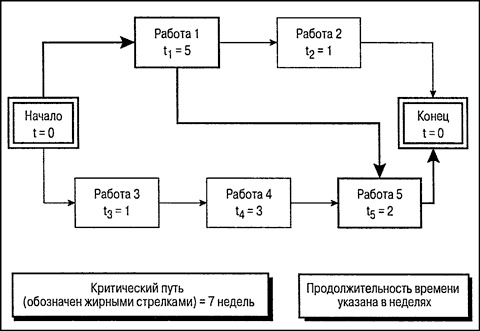

Рис. 4.3. Пример сетевого графика

Из сетевого графика вы можете извлечь следующую информацию, которая позволит вам продумать возможный график работ.

• Критический путь. Последовательность работ в проекте, которая требует больше всего времени для завершения.

• Некритический путь. Последовательность работ, которую можно выполнить с некоторой задержкой, что не помешает завершить весь проект в кратчайший срок.

• Резерв времени. Максимальное время, на которое можно задержать определенные работы и при этом закончить проект в кратчайший срок.

• Самый ранний срок начала. Наиболее ранний календарный срок, когда можно начать работу.

• Самый ранний срок окончания. Наиболее ранний календарный срок, когда можно закончить работу.

• Самый поздний срок начала. Наиболее поздний календарный срок, когда можно начать работу и при этом завершить проект в кратчайший срок.

• Самый поздний срок окончания. Наиболее поздний календарный срок, когда можно закончить работу и при этом завершить проект в кратчайший срок.

Длина критической части пути определяет время выполнения всего проекта. Поэтому вы должны стремиться сократить этот путь и внимательно следить за выполнением критической части работ, так как их задержка приведет к задержке всего проекта.
