В традиционном методе обработки кристаллов алмаза в бриллианты [3] обрабатывающий инструмент (∅ ~3500 мм), шаржированный алмазным абразивом (зернистость абразива, как правило, составляет -10/7 мкм), вращается с определенной скоростью (~3500 об./мин.) вокруг своей оси. Движение зерен абразива вращающегося инструмента по обрабатываемой алмазной поверхности в данном случае можно представить как прямолинейное и равномерное. Величина линейной скорости движения этих зерен достаточна для образования микросколов на поверхности хрупкого алмаза, что и обеспечивает определенную производительность и качество процесса обработки.

В нашем случае движение шаржированного алмазным абразивом (10/7 мкм) инструмента является двухосевым. Инструмент вращается вокруг своей оси и перемещается параллельно вокруг некой заданной оси. В результате мы имеем независимое двухосевое вращение и перемещение инструмента, которое и обеспечивает сложное циклическое движение зерен абразива относительно обрабатываемой поверхности алмаза, описываемое уравнениями второго порядка [7]. Диаметр инструмента и скорость его вращения задают требуемую линейную скорость движения абразивного зерна, взаимодействие которого с поверхностью кристалла в этом случае, как правило, не превышает предел ее упругости, что сводит к минимуму образование микросколов по моделям Герца и Ауэрбаха [8].

Рассмотрим принцип воздействия инструмента на алмаз немного подробнее.

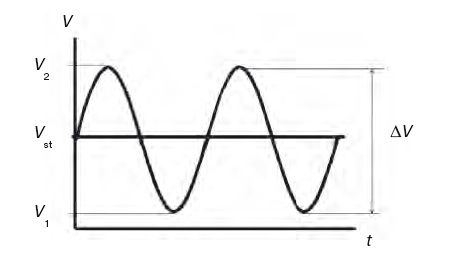

В традиционной технологии обработки алмазов в бриллианты одним из определяющих моментов является обеспечение стабильности оборотов вращающегося инструмента. В этом случае линейная скорость каждого зерна абразива в точке касания инструмента с алмазом (V_st) является величиной постоянной (рис. 1.1). На этом рисунке горизонтальная прямая линия – линейная скорость среднестатистического зерна абразива при использовании стандартной технологии (V_st). Волнистая линия – характер изменения скорости аналогичного зерна абразива относительно обрабатываемой поверхности алмаза при применении квантово-волнового метода обработки (ΔV = V₂ – V₁).

В нашем случае обрабатывающий инструмент имеет одну ось вращения α (с циклической частотой α) вокруг своего геометрического центра и одновременно совершает независимое эксцентричное перемещение как целое тело вокруг другой, но неподвижной оси ß (с циклической частотой ß). Общий кинематический принцип такого комбинированного двухосевого движения был реализован ранее в работе [9]. Расстояние между подвижной а и неподвижной ß осями вращения (r_а) является аппаратурным фактором и выбирается в соответствии с используемым алгоритмом обработки.

Важно заметить, что параметр ΔV (см. рис. 1.1) как приращение линейной скорости движения инструмента относительно обрабатываемой поверхности алмаза есть величина постоянная в любой точке контакта обрабатывающего инструмента с кристаллом и зависит только от r_а. Следовательно, и тангенциальное ускорение всех зерен, участвующих в процессе генерации возмущающих волн в обрабатываемом алмазе, будет также инвариантно относительно координат контакта.

Рис. 1.1. Графическое отображение скоростей движения инструмента как функции времени t

В этом суть одного из многих алгоритмов воздействия. В этих алгоритмах также предусмотрена возможность задаваемых вращательного и возвратно-поступательного перемещений кристалла алмаза относительно инструмента.

Критерий пространственного постоянства ΔV является определяющим фактором при создании когерентного волнового поля упругих деформаций в объеме алмаза. Когерентность – согласованное протекание во времени и пространстве нескольких колебательных или волновых процессов. Волны называются когерентными, если разность их фаз остается постоянной во времени.

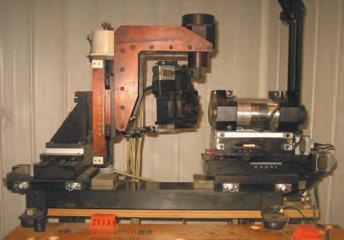

Частота α вращения инструмента в разработанном оборудовании с ЧПУ может лежать в диапазоне 0÷10 000 об./мин., частота ß – в пределах 0÷120 Гц. Конкретные параметры и соотношения частот в случае независимого двухосевого механического движения инструмента определяются поставленной целью и задачей при применении этого нового метода обработки алмаза.

Обработка алмазной поверхности проводится усовершенствованным методом [9] в сочетании с принципом волнового возбуждения фононной подсистемы кристалла [10]. Этот принцип был развит и адаптирован непосредственно к процессу механической обработки алмаза. В результате суть способа обработки можно описать следующим образом.

Скорость распространения акустических колебаний в кристалле алмаза составляет ~18 350 м/с (скорость распространения продольной волны) и 12 000 м/с (скорость распространения поперечной волны). Продольные волны (V_p) обусловлены деформациями сжатия-растяжения, поперечные волны (V_s) вызываются деформациями сдвига. Учитывая размеры кристалла и низкий коэффициент затухания акустических волн (волн упругих деформаций) при отражении от внутренних поверхностей алмаза, можно сделать предположение о формировании определенной динамической волновой среды в объеме алмаза при нашем воздействии.
