Когда мы будем подробно говорить о каждом из пяти логических деревьев ТОС, будет заметно, что два из них (диаграмма разрешения конфликтов «Грозовая туча» и дерево перехода) выглядят иначе, чем дерево текущей реальности, дерево будущей реальности и план преобразований. Это вызвано тем, что в основе их построения лежит разный принцип.

Деревья текущей реальности, будущей реальности и план преобразований – это диаграммы, строящиеся на принципе достаточности, и их обычно озвучивают с использованием союзов «если – то». Верность построения причинно-следственных связей в этих диаграммах зависит от достаточности приведенных причин, т. е. мы спрашиваем: «Достаточно ли мы нашли условий, чтобы явление наверняка имело место?»

Диаграмма разрешения конфликтов и дерево перехода строятся по принципу необходимости условий. В стандартной формулировке их логическая структура следующая: «Чтобы произошло ЭТО, мы должны получить ТО-ТО, потому что ТО-ТО». И правильность их построения напрямую зависит от того, найдены ли все необходимые условия.

Критерии проверки логических построений были разработаны в первую очередь для диаграмм, использующих принцип достаточности условий, но в некоторой степени они могут применяться и к диаграммам, построенным на принципе необходимости. Разница в применении будет более детально описана в главе 4 «Диаграмма разрешения конфликтов» и в главе 6 «Дерево перехода».

Итак, мы подробно обсудили критерии проверки логических построений; посмотрели, как их использовать для того, чтобы исключить ошибки при анализе причинно-следственных диаграмм. Теперь можно приступать к созданию логических деревьев с применением КПЛП.

Существует огромная разница между действительно обоснованными доводами и теми, что лишь кажутся таковыми.

Бартон Хиллис

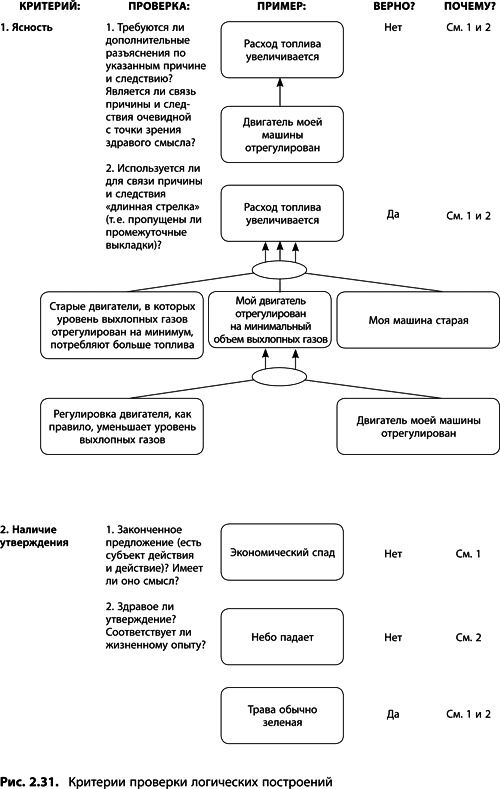

1. Ясность (способность понять).

● При представлении логического дерева аудитории необходимы ли дополнительные устные разъяснения?

● Не являются ли контекст и слова двусмысленными?

● Является ли связь причины и следствия разумной с точки зрения здравого смысла?

● Не пропущены ли промежуточные звенья логического построения?

2. Наличие утверждения (законченные, правильно построенные формулировки причин и следствий).

● Законченное ли предложение?

● Имеет ли предложение смысл?

● Не скрывается ли в нем конструкций «если – то» (проверьте на наличие слов «потому что», «для того чтобы»)?

● Содержит ли оно только одну мысль (не является ли сложным)?

● Подтверждаются ли приведенные утверждения на практике?

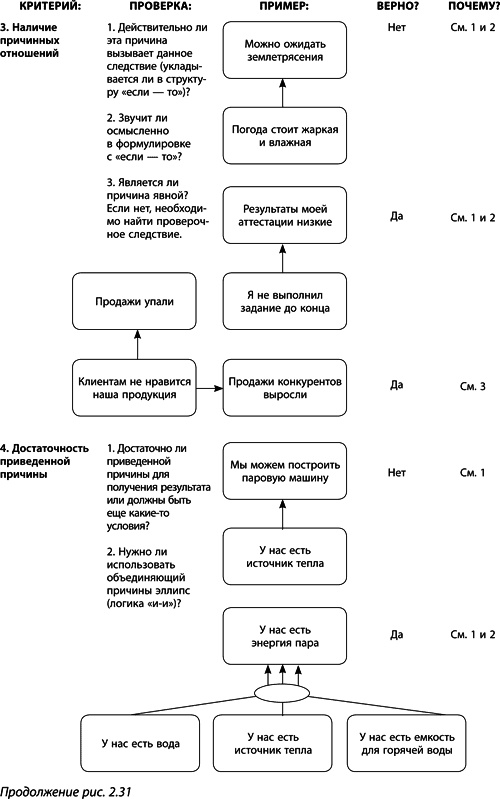

3. Наличие причинных отношений (есть ли логическая связь между причиной и следствием).

● Укладывается ли связь между приведенными утверждениями в структуру «если – то»?

● Действительно ли данная причина ведет к указанному следствию?

● Звучит ли связь осмысленно при точном прочтении вслух?
